Kurzüberblick

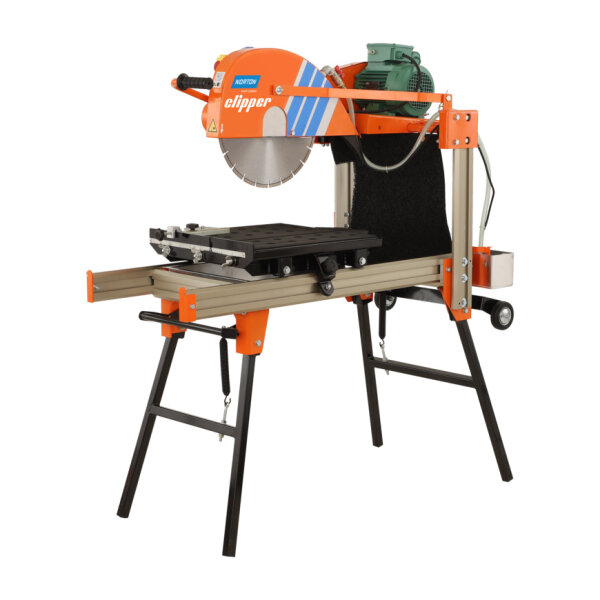

Die Norton Clipper Tischsäge CM401 70184626994 230 V ist eine elektrische Steintrennmaschine für den Nassschnitt, die durch einen rostfreien Aluminiumrahmen und eine maximale Schnittlänge von 600 mm gekennzeichnet ist.
-
Antrieb Elektrischer Motor mit 2,2 kW (3 PS) Leistung
-
Schnittkapazität Maximale Schnitttiefe von 150 mm
-
Blattaufnahme Ausgelegt für Trennscheiben bis Ø 400 mm
-
Transport Einklappbare und arretierbare Standfüße
Konstruktion und Ausstattung
Die Basis der Maschine bildet eine Rahmenkonstruktion aus Aluminium, die den Nassschneidetisch absolut rostfrei und belastbar macht. Der Rolltisch besteht aus einer soliden Stahlschweißkonstruktion und ist mit einer rutschfesten Auflage versehen. Für eine präzise Führung beim Schneidvorgang sorgt die Parallelhalterung an der Schutzhaube in Kombination mit dem geführten Rolltisch.
Der integrierte Keilriemenantrieb ermöglicht eine optimierte Kraftübertragung. Diese Konstruktion der Bausäge gewährleistet einen spielfreien und ruhigen Lauf, was sich positiv auf die Lebensdauer der Maschine auswirkt. Das Wassersystem umfasst eine abnehmbare Wasserwanne aus Aluminium, die eine einfache Reinigung nach dem Einsatz erlaubt.
Um den Transport zum Einsatzort zu erleichtern, ist der Nassschneidetisch einklappbar konstruiert. Die Standfüße lassen sich für einen sicheren Stand arretieren und für eine platzsparende Lagerung einklappen.
Technische Details
-
Artikelnummer BS113-70184626994
-
Herstellernummer 70184626994
-
Netzspannung 230 V 1~
-
Motorleistung 2,2 kW (3 PS)
-
Sicherung 16 A
-
Generator 6 kVA
-
Max. Blattdurchmesser 400 mm
-
Blattaufnahme 25,4 mm
-
Drehzahl Schneidwelle 2.700 min-1
-
Max. Schnitttiefe 150 mm
-
Max. Schnittlänge 600 mm
-
Max. Materialhöhe 280 mm
-
Abmessungen Schneidtisch 500 x 600 mm
-
Abmessungen (L x B x H) 1.380 x 660 x 1.510 mm
-
Abmessungen eingeklappt 1.380 x 660 x 920 mm
-
Gewicht 113 kg
-
Hand-Arm-Vibrationen < 2,5 m/s²
-
Schallleistungspegel 94 dB(A)
-
Schalldruckpegel 81 dB(A)
Lieferumfang
-
Diamantscheibe Ø 350 mm Pro Universal Laser
Angaben zur Produktsicherheit
Herstellerinformationen:
Saint-Gobain Abrasives GmbH
Birkenstraße 45-49
Wesseling, Deutschland, 50389
Häufig gestellte Fragen zur Norton Clipper Tischsäge CM401
Welche maximale Schnitttiefe und Schnittlänge bietet die Maschine?
Mit dieser Steintrennmaschine erreichen Sie eine maximale Schnitttiefe von 150 mm. Die größtmögliche Schnittlänge liegt bei 600 mm. Zudem können Sie Materialien mit einer Höhe von bis zu 280 mm bearbeiten.
Ist der Nassschneidetisch für den mobilen Einsatz geeignet?
Ja, das Gerät ist für den Transport optimiert. Die Standfüße lassen sich einklappen und sicher arretieren. Dadurch können Sie die Maschine platzsparend lagern und transportieren. Der Rahmen besteht aus Aluminium, was die Konstruktion absolut rostfrei und gleichzeitig sehr belastbar macht.
Welcher maximale Blattdurchmesser kann verwendet werden und ist ein Sägeblatt inklusive?
Die Maschine ist für Trennscheiben mit einem maximalen Durchmesser von 400 mm und einer Blattaufnahme von 25,4 mm ausgelegt.
Im Lieferumfang ist bereits folgendes Zubehör enthalten:
- Diamantscheibe Pro Universal Laser
- Durchmesser der mitgelieferten Scheibe: 350 mm
Welche Leistung erbringt der Motor und wie erfolgt die Kraftübertragung?
Der elektrische Motor arbeitet mit einer Netzspannung von 230 V und liefert eine Leistung von 2,2 kW, was 3 PS entspricht. Die Kraftübertragung erfolgt über einen robusten Keilriemenantrieb. Diese Bauweise sorgt für einen ruhigen sowie spielfreien Lauf und erhöht die Lebensdauer der Bausäge.
Wie lässt sich die Steinsäge nach dem Nassschnitt reinigen?
Das integrierte Wassersystem verfügt über eine Wasserwanne aus Aluminium. Diese Wanne ist vollständig abnehmbar, wodurch Sie die Maschine nach dem Einsatz schnell und unkompliziert säubern können.
Wie wird eine präzise Schnittführung beim Trennen von Steinen sichergestellt?
Für genaue Schnitte verfügt das Gerät über einen geführten Rolltisch, der aus einer massiven Stahlschweißkonstruktion besteht und mit einer rutschfesten Auflage ausgestattet ist. Zusätzlich unterstützt die Parallelhalterung an der Schutzhaube ein sicheres und exaktes Arbeiten.
