Kurzüberblick

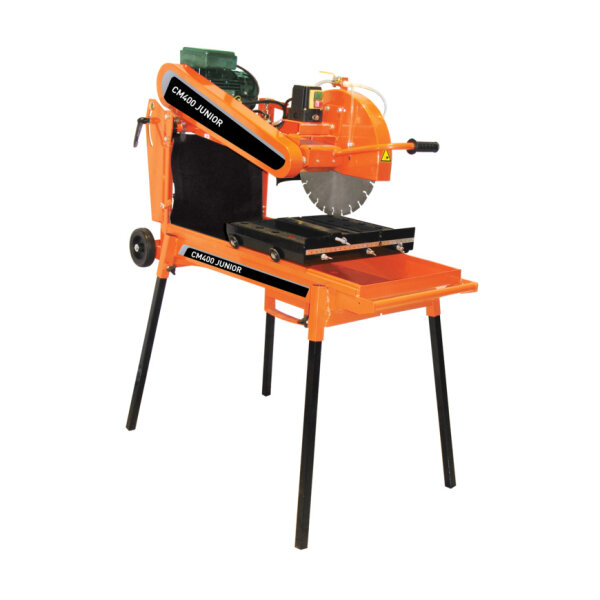

Die Norton Clipper Steintrennmaschine CM400 Junior 70184630306 Nassschneidetisch ist eine leistungsstarke Steinsäge mit 230V-Elektromotor und integrierter Wasserpumpe, die für präzise Trennarbeiten an großen Formaten konstruiert wurde.
-
Maximale Schnittlänge 600 mm
-
Maximale Schnitttiefe 150 mm
-
Antriebsart Robuster Keilriemenantrieb
-
Kühlung Elektrische Wasserpumpe für den Nassschnitt
-
Schutzvorrichtung Waagerecht geführte Schutzhaube
Produktmerkmale
Der Aufbau der Maschine zielt auf eine hohe Lebensdauer und eine effiziente Kraftübertragung ab. Ein robuster Keilriemenantrieb überträgt die Motorleistung von 2,2 kW auf die Schneidwelle, was zu einer Optimierung der Schnittkosten beiträgt. Für den Nassschnitt verfügt die Steinsäge über eine elektrische Wasserpumpe, die einen kontinuierlichen und effektiven Wassertransport zum Sägeblatt sicherstellt.
Die Konstruktion der Schutzhaube ist so ausgelegt, dass sie in sämtlichen Positionen waagerecht zum Rolltisch ausgerichtet bleibt. Diese Mechanik erhöht den Schutz des Bedienpersonals während des Trennvorgangs und lässt gleichzeitig höhere Schnitttiefen am Werkstück zu.
Technische Details
-
Artikelnummer BS113-70184630306
-
Herstellernummer 70184630306
-
Netzspannung 230 V 1~
-
Motorleistung 2,2 kW (3 PS)
-
Sicherung 16 A
-
Generator 6 kVA
-
Maximaler Blattdurchmesser 400 mm
-
Blattaufnahme 25,4 mm
-
Drehzahl Schneidwelle 2.700 min-1
-
Maximale Schnitttiefe 150 mm
-
Maximale Schnittlänge 600 mm
-
Maximale Materialhöhe 250 mm
-
Abmessungen Schneidtisch 400 x 490 mm
-
Abmessungen (L x B x H) 1.280 x 590 x 1.460 mm
-
Abmessungen ohne Füße (L x B x H) 1.280 x 590 x 880 mm
-
Gewicht 104 kg
Anwendung und Einsatzbereiche
Die Norton Clipper Steintrennmaschine CM400 Junior 70184630306 Nassschneidetisch ist speziell für das präzise Schneiden von großen Materialien ausgelegt. Durch den großzügig dimensionierten Schneidtisch und die hohe Schnitttiefe lassen sich großformatige Werkstücke sicher auflegen und bearbeiten.
Lieferumfang
-
Diamanttrennscheibe Ø 350 mm Pro Universal Laser
Sicherheit und Normen
-
Hand-Arm-Vibrationen < 2,5 m/s²
-
Schallleistungspegel 89 dB(A)
-
Schalldruckpegel 78 dB(A)
Angaben zur Produktsicherheit
Herstellerinformationen:
Saint-Gobain Abrasives GmbH
Birkenstraße 45-49
Wesseling, Deutschland, 50389
Häufig gestellte Fragen zur Norton Clipper CM400 Junior Steintrennmaschine
Eignet sich die Steinsäge für große Formate?
Ja, die Maschine ist speziell für die Bearbeitung großformatiger Werkstücke konzipiert. Sie bietet eine maximale Schnittlänge von 600 mm sowie eine Schnitttiefe von bis zu 150 mm. Der großzügige Schneidtisch mit den Maßen 400 x 490 mm erleichtert zudem das sichere Auflegen der Materialien.
Wie funktioniert die Kühlung beim Nassschnitt?
Die Steintrennmaschine ist mit einer elektrischen Wasserpumpe ausgestattet. Diese sorgt während des gesamten Betriebs für einen kontinuierlichen Wassertransport direkt zum Sägeblatt, wodurch eine effektive Kühlung sichergestellt wird.
Welche Vorteile bietet der Keilriemenantrieb bei dieser Tischsäge?
Der verbaute Keilriemenantrieb überträgt die Leistung des 2,2 kW starken Elektromotors sehr effizient auf die Schneidwelle. Diese optimierte Kraftübertragung senkt die Schnittkosten und trägt maßgeblich zu einer hohen Lebensdauer der Maschine bei.
Welcher maximale Blattdurchmesser kann verwendet werden und was ist im Lieferumfang enthalten?
Sie können Diamanttrennscheiben mit einem maximalen Durchmesser von 400 mm und einer Blattaufnahme von 25,4 mm montieren. Im Lieferumfang ist bereits eine Diamanttrennscheibe des Typs Pro Universal Laser mit einem Durchmesser von 350 mm enthalten.
Welchen Stromanschluss benötigt der Nassschneidetisch?
Für den Betrieb benötigen Sie einen regulären 230-Volt-Stromanschluss. Die Maschine ist mit einer 16-Ampere-Sicherung ausgestattet. Falls Sie einen Generator nutzen möchten, sollte dieser eine Leistung von mindestens 6 kVA aufweisen.
Wie wird der Anwenderschutz während des Trennvorgangs gewährleistet?
Die Maschine verfügt über eine spezielle Schutzhaube. Deren Mechanik ist so konstruiert, dass sie in jeder Position waagerecht zum Rolltisch ausgerichtet bleibt. Dadurch wird das Bedienpersonal optimal geschützt, während gleichzeitig hohe Schnitttiefen am Werkstück möglich bleiben.
Welche Abmessungen und welches Gewicht hat die Maschine?
Die Steintrennmaschine hat ein Gesamtgewicht von 104 kg. Die genauen Abmessungen lauten:
- Länge: 1.280 mm
- Breite: 590 mm
- Höhe mit Füßen: 1.460 mm
- Höhe ohne Füße: 880 mm
