Kurzüberblick

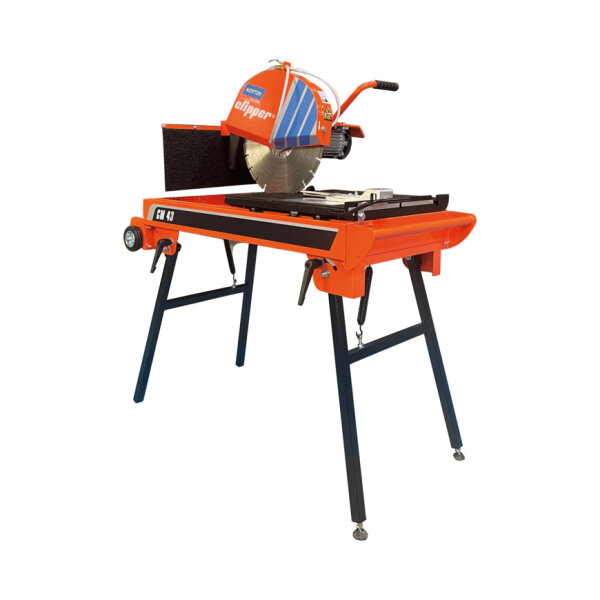

Die Norton Clipper Steintrennmaschine 70184631438 CM 43 I ist ein transportabler Steintrennmaschine Nassschneidetisch mit einem schwenkbaren Schneidkopf, der als Profi Tischsäge für Gehrungsschnitte konzipiert ist.
-
Schnittlänge Maximal 670 mm
-
Schnitttiefe Bis zu 135 mm bei 90°
-
Blattaufnahme Ø 400 x 25,4 mm
-
Bauweise Nassschneidetisch klappbar mit feststellbaren Füßen
Produktmerkmale
Die Konstruktion der Maschine umfasst einen breiten Auflagetisch mit einem langen, verstärkten Rahmen. Für eine sichere Handhabung des Materials ist der Tisch mit einer Anti-Rutschoberfläche, schrägstehenden Laufrollen sowie einer Transportsicherung ausgestattet. Eine Aushubsicherung sorgt für zusätzliche Stabilität während des Betriebs.
Der Schneidkopf lässt sich für Winkelschnitte stufenlos zwischen 90° und 45° schwenken. Die integrierte variable Winkelschnittführung verfügt über eine präzise Gradskala, wodurch Trennarbeiten ohne separates Zubehör durchgeführt werden können. Die Wasserversorgung erfolgt über eine Pumpe, die mit einer Schnellwechsel-Kupplung versehen ist. Dies ermöglicht eine Wartung der Wasserpumpe ohne den Einsatz eines Elektrikers. Zudem verfügt das Gerät über einen einstellbaren Knebelgriff.
Technische Details
-
Artikelnummer BS113-70184631438
-
Herstellernummer 70184631438
-
Netzspannung 230 V 1 ~
-
Motorleistung 2,2 kW (3 PS)
-
Sicherung 16 A
-
Generator 6 kVA
-
Maximaler Blattdurchmesser 400 mm
-
Blattaufnahme 25,4 mm
-
Drehzahl Schneidwelle 2.800 min-1
-
Abmessungen (L x B x H) 1.187 x 620 x 1.360 mm
-
Abmessungen ohne Füße (L x B x H) 1.187 x 620 x 740 mm
-
Abmessungen Schneidtisch 500 x 540 mm
-
Maximale Schnitttiefe bei 90° 135 mm
-
Maximale Schnitttiefe bei 45° 90 mm
-
Maximale Schnittlänge 670 mm
-
Maximale Materialhöhe 200 mm
-
Gewicht 90 kg
Anwendung und Einsatzbereiche
Aufgrund der Rahmen- und Tischabmessungen ist das Gerät als Steinsäge für 60x60 Platten ausgelegt. Diese Formate lassen sich auf dem Auflagetisch direkt in 30 cm große Hälften teilen.
Lieferumfang
-
Diamantscheibe Norton Clipper Diamantscheibe 350mm Pro Universal Laser
Sicherheit und Emissionen
-
Hand-Arm-Vibrationen < 2,5 m/s²
-
Schallleistungspegel 92 dB(A)
-
Schalldruckpegel 80 dB(A)
Angaben zur Produktsicherheit
Herstellerinformationen:
Saint-Gobain Abrasives GmbH
Birkenstraße 45-49
Wesseling, Deutschland, 50389
Häufig gestellte Fragen zur Norton Clipper CM 43 I Steintrennmaschine
Welche Plattengrößen lassen sich mit dem Nassschneidetisch bearbeiten?
Der breite Auflagetisch und der verstärkte Rahmen sind speziell für große Formate ausgelegt. Sie können Platten mit den Maßen 60 x 60 Zentimeter problemlos direkt auf dem Tisch in zwei 30 Zentimeter große Hälften trennen.
Welche maximale Schnitttiefe erreicht diese Profi Tischsäge?
Die erreichbare Tiefe hängt vom eingestellten Schnittwinkel des schwenkbaren Schneidkopfes ab:
- Bei einem geraden Schnitt im 90-Grad-Winkel durchtrennen Sie Material bis zu 135 Millimeter.
- Bei Gehrungsschnitten im 45-Grad-Winkel liegt die maximale Tiefe bei 90 Millimetern.
Wie lässt sich die Steinsäge auf der Baustelle transportieren?
Das Gerät ist mit klappbaren Füßen ausgestattet, die sich für den Betrieb sicher feststellen lassen. Zusätzlich erleichtern schrägstehende Laufrollen sowie eine Transportsicherung für den Auflagetisch den Wechsel des Einsatzortes.
Welches Sägeblatt ist im Lieferumfang der Maschine enthalten?
Ab Werk wird das Modell mit einer Norton Clipper Diamantscheibe vom Typ Pro Universal Laser ausgeliefert. Diese hat einen Durchmesser von 350 Millimetern. Grundsätzlich fasst die Blattaufnahme der Säge jedoch Scheiben mit bis zu 400 Millimetern Durchmesser und einer Bohrung von 25,4 Millimetern.
Wie erfolgt die Wartung der integrierten Wasserpumpe?
Die Wasserversorgung ist mit einer praktischen Schnellwechsel-Kupplung versehen. Dadurch können Sie die Pumpe bei Bedarf zügig und unkompliziert warten, ohne dass dafür eine Elektrofachkraft hinzugezogen werden muss.
Welche Anforderungen stellt das Gerät an die Stromversorgung?
Für den Betrieb des 2,2 Kilowatt starken Motors benötigen Sie einen regulären 230-Volt-Anschluss. Die Leitung muss mit 16 Ampere abgesichert sein. Falls Sie das Gerät mobil über einen Stromerzeuger betreiben möchten, ist ein Generator mit einer Leistung von mindestens 6 kVA erforderlich.
