Kurzüberblick

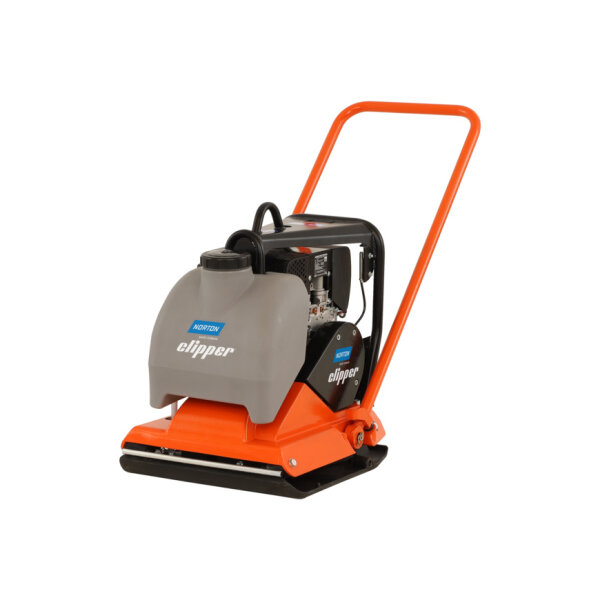

Die Norton Clipper Rüttelplatte CFP 14W 70184608009 Diesel ist ein vorwärtslaufender Bodenverdichter mit Hatz Dieselmotor, der für die Bearbeitung von Asphalt, Pflastersteinen und Erden konstruiert wurde.
-
Zentrifugalkraft 16 kN
-
Gewicht 105 kg
-
Motor Hatz 1B20 Dieselmotor
-
Ausstattung Integrierter 14-Liter-Wassertank mit Sprinklersystem
-
Bodenplatte Gusseisen mit abgerundeten Kanten (500 x 580 mm)
Produktmerkmale
Die Vibrationsplatte verfügt über eine 9 mm starke Bodenplatte aus Gusseisen. Die ausgeformte Platte mit abgerundeten Kanten verbessert die Manövrierfähigkeit und reduziert Abdrücke auf der Oberfläche beim Wenden der Maschine. Für die Asphaltverdichtung ist die vorwärtslaufende Rüttelplatte mit Wassertank ausgestattet. Der rostfreie 14-Liter-Kunststofftank besitzt eine große Öffnung für ein einfaches Befüllen auf der Baustelle. Eine breite Sprinklerleiste stellt die Wasserversorgung über die gesamte Plattenbreite sicher und verhindert das Anhaften von Asphalt. Ein integrierter Wasserhahn stoppt den Wasserfluss zuverlässig während des Transports oder bei Nichtbenutzung.
Der klappbare und verstellbare Führungsgriff ist vibrationsarm konstruiert, um die Handhabung zu erleichtern. Für den Transport verfügt die Rüttelplatte über gut zugängliche Hebe- und Anschlussstellen sowie abnehmbare Transporträder.
Technische Details
-
Artikelnummer BS113-70184608009
-
Herstellernummer 70184608009
-
Motor Diesel Hatz 1B20
-
Leistung 3,7 kW (5 PS)
-
Zentrifugalkraft 16 kN
-
Gewicht 105 kg
-
Frequenz 90 Hz
-
Arbeitsgeschwindigkeit 20 m/min
-
Max. Verdichtungstiefe 15 bis 25 cm
-
Statischer Druck 447 kg/m²
-
Abmessung Platte 500 x 580 mm
-
Plattendicke 9 mm (Gusseisen)
-
Wassertank 14 l
-
Hand-Arm-Vibrationen 8,9 m/s²
-
Geräuschpegel 108 dB
-
Reversierbar Nein
Anwendung und Einsatzbereiche
Der Asphaltverdichter ist für die Bearbeitung von Asphalt, Pflastersteinen und Erden ausgelegt. Laut Hersteller ermöglicht die Maschine einen widerstandsfähigen Asphalt bei unterschiedlichen Wetterbedingungen und beugt Verformungen sowie Rissen vor. Für das Rütteln von Pflastersteinen ist die Nutzung der Vulkollan-Schutzmatte vorgesehen.
Lieferumfang
-
Grundgerät Norton Clipper Rüttelplatte CFP 14W 70184608009 Diesel
-
Transport Abnehmbare Transporträder
-
Zubehör Vulkollan-Schutzmatte
Angaben zur Produktsicherheit
Herstellerinformationen:
Saint-Gobain Abrasives GmbH
Birkenstraße 45-49
Wesseling, Deutschland, 50389
Häufig gestellte Fragen zur Norton Clipper Rüttelplatte CFP 14W
Für welche Einsatzbereiche eignet sich diese Rüttelplatte?
Der Bodenverdichter ist speziell für die Bearbeitung von Asphalt, Erden sowie Pflastersteinen konzipiert. Um Beschädigungen beim Abrütteln von Pflasterbelägen zu vermeiden, wird eine Vulkollan-Schutzmatte mitgeliefert. Bei Asphaltarbeiten sorgt das integrierte Sprinklersystem für optimale Ergebnisse.
Welcher Motor ist in der Norton Clipper CFP 14W verbaut?
Die Maschine wird von einem leistungsstarken Hatz 1B20 Dieselmotor angetrieben. Dieser liefert eine Leistung von 3,7 kW, was 5 PS entspricht.
Handelt es sich um eine vorwärtslaufende oder reversierbare Vibrationsplatte?
Dieses Modell ist eine rein vorwärtslaufende Rüttelplatte und verfügt nicht über eine Reversierfunktion. Die Arbeitsgeschwindigkeit liegt bei 20 Metern pro Minute.
Welche Verdichtungsleistung erreicht das Gerät?
Die Maschine bietet folgende Leistungswerte für die Bodenverdichtung:
- Zentrifugalkraft: 16 kN
- Statischer Druck: 447 kg/m²
- Maximale Verdichtungstiefe: 15 bis 25 cm
- Frequenz: 90 Hz
Welche Funktion hat der integrierte Wassertank?
Der rostfreie 14-Liter-Kunststofftank ist für die Asphaltverdichtung vorgesehen. Über eine breite Sprinklerleiste wird die gesamte Gusseisen-Bodenplatte mit Wasser benetzt, wodurch das Anhaften des heißen Asphalts an der Maschine verhindert wird. Ein integrierter Wasserhahn stoppt den Zufluss sicher während des Transports.
Wie lässt sich der 105 kg schwere Bodenverdichter transportieren?
Für einen einfachen Transport auf der Baustelle ist das Gerät mit abnehmbaren Transporträdern ausgestattet. Zudem verfügt die Maschine über gut erreichbare Hebe- und Anschlussstellen sowie einen klappbaren Führungsgriff, der ein platzsparendes Verstauen ermöglicht.
Was gehört zum Lieferumfang der Artikelnummer BS113-70184608009?
Bei der Lieferung erhalten Sie:
- Das Grundgerät (Norton Clipper CFP 14W Diesel)
- Einen Satz abnehmbare Transporträder
- Eine Vulkollan-Schutzmatte für Pflasterarbeiten
