Kurzüberblick

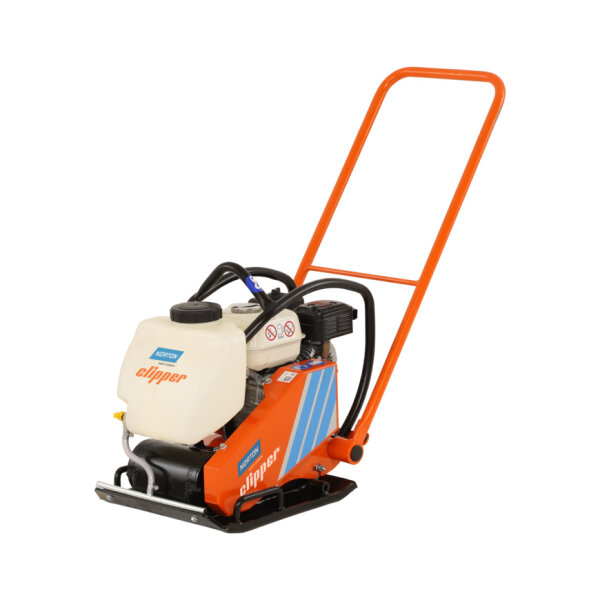

Die Norton Clipper Rüttelplatte 70184608007 CFP 13W I ist ein vorwärtslaufender Bodenverdichter mit einem Honda GX160 Motor für die Bearbeitung von Asphalt, Erden und Pflastersteinen. Die Maschine liefert eine Zentrifugalkraft von 13 kN bei einem Betriebsgewicht von 78 kg und erreicht eine Verdichtungstiefe von bis zu 25 cm.
-
Antrieb Honda GX160 Motor mit 3,6 kW Leistung
-
Verdichtungsleistung 13 kN Zentrifugalkraft
-
Einsatzgebiete Asphalt, Pflastersteine und Erden
-
Ausstattung Inklusive Wassertank und Vulkollan-Schutzmatte
Produktmerkmale
Die Konstruktion der Vibrationsplatte umfasst eine 8 mm starke Bodenplatte aus Gusseisen. Diese verfügt über abgerundete Kanten und eine spezielle Ausformung, die die Manövrierfähigkeit verbessert und Abdrücke auf der Oberfläche beim Wenden der Maschine reduziert. Der Führungsgriff ist klappbar, verstellbar und auf eine geringe Vibrationsübertragung ausgelegt.
Für Asphaltarbeiten ist ein 9-Liter-Wassertank aus rostfreiem Kunststoff mit einer großen Einfüllöffnung integriert. Eine breite Sprinklerleiste versorgt die gesamte Plattenbreite mit Wasser und verhindert das Anhaften von Material. Ein integrierter Wasserhahn stoppt den Durchfluss zuverlässig während des Transports oder bei Nichtbenutzung. Für die sichere Handhabung auf der Baustelle besitzt das Gerät leicht zugängliche Hebe- und Anschlussstellen.
Technische Details
-
Motor Honda GX160
-
Leistung 3,6 kW (4,8 PS)
-
Zentrifugalkraft 13 kN
-
Frequenz 90 Hz
-
Arbeitsgeschwindigkeit 22 m/min
-
Max. Verdichtungstiefe 15 bis 25 cm
-
Abmessung Platte 420 x 550 mm
-
Plattendicke 8 mm (Gusseisen)
-
Statischer Druck 530 kg/m²
-
Geräuschpegel 103 dB
-
Hand-Arm-Vibrationen 8,9 m/s²
-
Gewicht 78 kg
-
Volumen Wassertank 9 l
-
Reversierbar Nein
-
Herstellernummer 70184608007
-
Artikelnummer BS113-70184608007
Anwendung und Einsatzbereiche
Der Flächenrüttler ist für die Verdichtung von Asphalt, Erden und Pflastersteinen im Landschaftsbau konstruiert. Bei Asphaltarbeiten unterstützt die vollflächige Wasserberieselung eine akkurate Verdichtung und beugt Verformungen sowie Rissen vor. Um Pflastersteine abzurütteln, kommt die Vulkollan-Schutzmatte zum Einsatz, welche die Steinoberflächen vor Beschädigungen schützt.
Lieferumfang
-
Grundgerät Norton Clipper Rüttelplatte 70184608007 CFP 13W I
-
Mobilität Abnehmbare Transporträder
-
Oberflächenschutz Vulkollan-Schutzmatte
-
Bewässerung Wassertank (9 Liter)
Angaben zur Produktsicherheit
Herstellerinformationen:
Saint-Gobain Abrasives GmbH
Birkenstraße 45-49
Wesseling, Deutschland, 50389
Häufig gestellte Fragen zur Norton Clipper Rüttelplatte CFP 13W I
Für welche Einsatzbereiche ist die Norton Clipper Rüttelplatte geeignet?
Dieser Flächenrüttler wurde speziell für den Landschaftsbau konzipiert. Sie können das Gerät hervorragend für die Verdichtung von Asphalt, Erden sowie Pflastersteinen verwenden.
Welche Verdichtungstiefe erreicht der Bodenverdichter?
Mit einer Zentrifugalkraft von 13 kN erzielt die Maschine eine maximale Verdichtungstiefe zwischen 15 und 25 Zentimetern.
Handelt es sich bei dem Modell CFP 13W I um eine vorwärtslaufende oder reversierbare Rüttelplatte?
Dieses Modell ist ein rein vorwärtslaufender Bodenverdichter. Die Maschine verfügt über keinen Rückwärtsgang und ist somit nicht reversierbar.
Welchen Zweck erfüllt der integrierte Wassertank bei Asphaltarbeiten?
Der 9 Liter fassende Kunststofftank versorgt eine breite Sprinklerleiste mit Wasser. Diese vollflächige Berieselung der Gusseisenplatte verhindert, dass das heiße Material anhaftet, und unterstützt eine akkurate Verdichtung ohne Rissbildung. Ein integrierter Wasserhahn stoppt den Fluss bei Nichtgebrauch zuverlässig.
Wie lassen sich Pflastersteine schonend abrütteln?
Um Beschädigungen an den Steinoberflächen zu vermeiden, gehört eine Vulkollan-Schutzmatte zum Lieferumfang. Diese wird unter der Bodenplatte montiert und schützt das Pflaster während des Rüttelvorgangs.
Wie lässt sich die 78 kg schwere Vibrationsplatte auf der Baustelle transportieren?
Für eine hohe Mobilität sorgen mehrere Ausstattungsmerkmale:
- abnehmbare Transporträder für kurze Wege
- ein klappbarer Führungsgriff für ein kompaktes Staumaß
- leicht zugängliche Hebestellen für das sichere Verladen
Welcher Motor treibt die Rüttelplatte an?
In diesem Gerät ist ein benzinbetriebener Honda GX160 Motor verbaut. Dieser liefert eine Leistung von 3,6 kW beziehungsweise 4,8 PS.
