Kurzüberblick

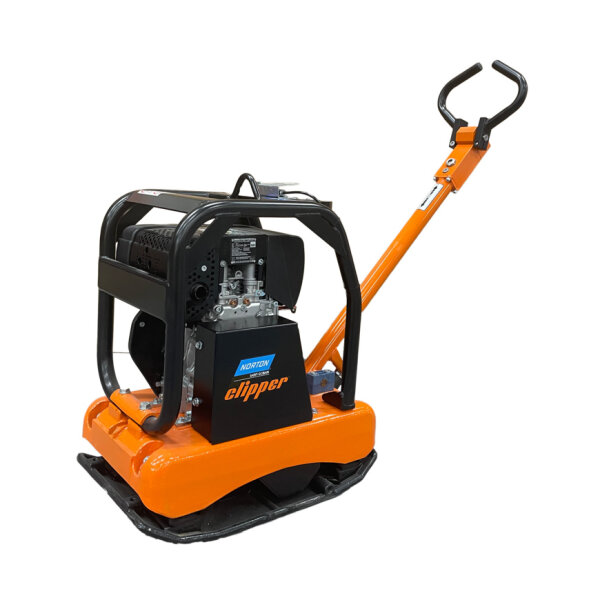

Die Norton Clipper Rüttelplatte 70184609566 CRP 21 I Diesel ist ein reversierbarer Bodenverdichter mit einem Hatz 1B20 Dieselmotor und einer Zentrifugalkraft von 21 kN.
-
Zentrifugalkraft 21 kN
-
Betriebsgewicht 121 kg
-
Motorleistung 3,7 kW (5 PS)
-
Maximale Verdichtungstiefe 30 bis 40 cm
-
Arbeitsweise Reversierbar
Produktmerkmale
Die Vibrationsplatte Gusseisen verfügt über eine 9 mm starke, ausgeformte Bodenplatte. Diese Konstruktion ist mit abgerundeten Kanten versehen, was Abdrücke auf der Oberfläche beim Wenden der Maschine reduziert. Für die Handhabung ist ein vibrationsarmer und klappbarer Führungsgriff verbaut. Zudem erleichtern zugängliche Hebe- und Anschlussstellen den Transport der Maschine. Ein integrierter Wassertank gehört zur festen Ausstattung des Verdichters.
Technische Details
-
Artikelnummer BS113-70184609566
-
Herstellernummer 70184609566
-
Hersteller Norton Clipper
-
Motor Diesel Hatz 1B20
-
Leistung 3,7 kW (5 PS)
-
Zentrifugalkraft 21 kN
-
Frequenz 90 Hz
-
Arbeitsgeschwindigkeit 25 bis 30 m/min
-
Maximale Verdichtungstiefe 30 bis 40 cm
-
Abmessung der Platte 400 x 632 mm
-
Plattendicke 9 mm
-
Material der Platte Gusseisen
-
Gewicht 121 kg
-
Statischer Druck 766 kg/m2
-
Geräuschpegel 108 dB
-
Hand-Arm-Vibrationen 2,2 m/s²
-
Reversierbar Ja
Anwendung und Einsatzbereiche
Die Norton Clipper Rüttelplatte CRP 21 I ist für die Verdichtung von Asphalt, Pflastersteinen und Erden konstruiert. Bei der Asphaltbearbeitung unterstützt der Bodenverdichter Diesel reversierbar die Herstellung widerstandsfähiger Oberflächen und beugt laut Hersteller Verformungen sowie Rissen vor. Für das Rütteln von Pflastersteinen wird die Rüttelplatte mit Vulkollanmatte eingesetzt.
Lieferumfang
-
Schutzmatte Vulkollan-Matte für Pflastersteine
-
Transporträder Abnehmbar
Angaben zur Produktsicherheit
Herstellerinformationen:
Saint-Gobain Abrasives GmbH
Birkenstraße 45-49
Wesseling, Deutschland, 50389
Häufig gestellte Fragen zur Norton Clipper CRP 21 I Diesel-Rüttelplatte
Für welche Untergründe ist dieser Bodenverdichter geeignet?
Die Maschine ist äußerst vielseitig und für die Bearbeitung von Asphalt, Erden sowie Pflastersteinen konstruiert.
Besonders im Asphaltbau unterstützt das Gerät die Herstellung widerstandsfähiger Flächen und hilft dabei, Risse sowie Verformungen zu vermeiden.
Welche Verdichtungstiefe erreicht die Rüttelplatte?
Mit diesem Modell erzielen Sie eine maximale Verdichtungstiefe von 30 bis 40 cm.
Möglich wird dies durch das Betriebsgewicht von 121 kg in Kombination mit einer Zentrifugalkraft von 21 kN.
Welcher Motor treibt die Vibrationsplatte an?
In diesem Modell ist ein zuverlässiger Hatz 1B20 Dieselmotor verbaut.
Dieser Antrieb stellt eine Leistung von 3,7 kW zur Verfügung, was umgerechnet 5 PS entspricht.
Aus welchem Material besteht die Grundplatte und wie groß ist sie?
Die Bodenplatte besteht aus widerstandsfähigem Gusseisen und weist eine Stärke von 9 mm auf.
Ihre Abmessungen betragen 400 x 632 mm. Zudem ist sie mit abgerundeten Kanten versehen, um beim Wenden der Maschine unschöne Abdrücke auf der Oberfläche zu reduzieren.
Was ist im Lieferumfang der Norton Clipper Rüttelplatte enthalten?
Neben dem reversierbaren Bodenverdichter erhalten Sie folgendes Zubehör ab Werk:
- Eine Vulkollan-Schutzmatte für das schonende Abrütteln von Pflastersteinen
- Abnehmbare Transporträder für einen einfachen Standortwechsel
Wie lässt sich das 121 kg schwere Gerät handhaben und transportieren?
Für ein ermüdungsarmes Arbeiten ist die Maschine mit einem vibrationsarmen und klappbaren Führungsgriff ausgestattet.
Der Transport wird durch die mitgelieferten Räder sowie durch leicht zugängliche Hebe- und Anschlussstellen am Gehäuse deutlich vereinfacht.
