Kurzüberblick

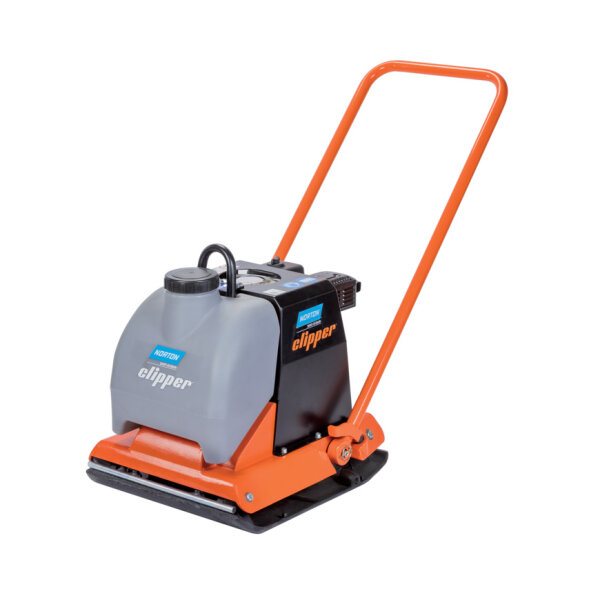

Die vorwärtslaufende Norton Clipper Rüttelplatte CFP 14W 70184608010 ist ein 92 kg schwerer Bodenverdichter mit einem Honda GX160 Motor, der eine Zentrifugalkraft von 16 kN für die Verdichtung von Asphalt, Pflastersteinen und Erden liefert.
-
Leistungsstark Angetrieben von einem 3,6 kW starken Honda GX160 Motor
-
Zentrifugalkraft Erzeugt 16 kN für eine Verdichtungstiefe von 15 bis 25 cm
-
Berieselungssystem Integrierter 14-Liter-Wassertank mit breiter Sprinklerleiste
-
Bodenplatte Gefertigt aus 9 mm starkem Gusseisen mit abgerundeten Kanten
-
Ergonomie Ausgestattet mit einem klappbaren und vibrationsarmen Führungsgriff
Produktmerkmale
Die Vibrationsplatte verfügt über einen rostfreien Wassertank aus Kunststoff mit einer großen Öffnung für die Befüllung auf der Baustelle. Eine breite Sprinklerleiste stellt die Wasserversorgung über die gesamte Breite der Platte sicher, was das Anhaften von Asphalt verhindert. Ein integrierter Wasserhahn unterbricht den Wasserfluss zuverlässig während des Transports oder bei Maschinenstillstand.
Die ausgeformte Bodenplatte mit abgerundeten Kanten verbessert die Manövrierfähigkeit und reduziert Abdrücke auf der Oberfläche beim Wenden der Maschine. Für eine sichere Handhabung bietet die Konstruktion einen einfachen Zugang zu den Hebe- und Anschlussstellen. Der Führungsgriff ist verstellbar, vibrationsarm konstruiert und lässt sich einklappen, um den Platzbedarf bei Lagerung und beim Transport in Fahrzeugen zu minimieren.
Technische Details
-
Artikelnummer BS113-70184608010
-
Herstellernummer 70184608010
-
Hersteller Norton Clipper
-
Motor Honda GX160
-
Leistung 3,6 kW (4,8 PS)
-
Gewicht 92 kg
-
Zentrifugalkraft 16 kN
-
Frequenz 90 Hz
-
Arbeitsgeschwindigkeit 20 m/min
-
Max. Verdichtungstiefe 15 bis 25 cm
-
Statischer Druck 387 kg/m²
-
Reversierbar Nein
-
Abmessung Platte 500 x 580 mm
-
Plattendicke 9 mm
-
Material Platte Gusseisen
-
Wassertank 14 l
-
Geräuschpegel 108 dB
-
Hand-Arm-Vibrationen 8,9 m/s²
Anwendung und Einsatzbereiche
Dieser Bodenverdichter ist für die Bearbeitung von Asphalt, Pflastersteinen und Erden ausgelegt. Durch die Wasserberieselung eignet sich die Maschine speziell, um Asphalt zu verdichten, ohne dass das Material an der Platte festklebt. Mit der mitgelieferten Vulkollanmatte lässt sich die Rüttelplatte nutzen, um Pflastersteine abzurütteln. Die Maschine unterstützt Anwender im Garten- und Landschaftsbau bei der Herstellung ebener und verdichteter Oberflächen.
Lieferumfang
-
Bodenverdichter Norton Clipper Rüttelplatte CFP 14W 70184608010
-
Schutzmatte Vulkollan-Matte zum Rütteln von Pflastersteinen
-
Transporträder Abnehmbar zur Montage an der Platte
Angaben zur Produktsicherheit
Herstellerinformationen:
Saint-Gobain Abrasives GmbH
Birkenstraße 45-49
Wesseling, Deutschland, 50389
Häufig gestellte Fragen zur Norton Clipper CFP 14W Rüttelplatte
Eignet sich die Norton Clipper Rüttelplatte für den Garten- und Landschaftsbau?
Ja, dieser Bodenverdichter ist hervorragend für landschaftsgärtnerische Arbeiten geeignet. Sie können die Maschine vielseitig einsetzen, um Erden zu verdichten, Asphaltarbeiten durchzuführen oder Pflastersteine abzurütteln, um so ebene und tragfähige Oberflächen herzustellen.
Wie wird verhindert, dass Asphalt an der Bodenplatte festklebt?
Das Gerät verfügt über ein integriertes Berieselungssystem. Ein 14 Liter fassender, rostfreier Kunststoff-Wassertank versorgt eine breite Sprinklerleiste. Dadurch wird die gesamte Breite der Gusseisenplatte kontinuierlich mit Wasser benetzt, was ein Anhaften des Asphalts effektiv unterbindet. Ein integrierter Wasserhahn ermöglicht es Ihnen zudem, den Zufluss bei Pausen oder Transporten sicher abzusperren.
Kann ich mit der Maschine direkt Pflastersteine abrütteln?
Für das schonende Abrütteln von Pflastersteinen benötigen Sie eine Schutzmatte, um Beschädigungen an der Steinoberfläche zu vermeiden. Bei diesem Modell ist eine passende Vulkollan-Matte bereits serienmäßig im Lieferumfang enthalten, sodass Sie sofort mit den Pflasterarbeiten beginnen können.
Handelt es sich bei diesem Modell um eine reversierbare Rüttelplatte?
Nein, die Norton Clipper CFP 14W ist eine rein vorwärtslaufende Vibrationsplatte und besitzt keinen Rückwärtsgang. Dank der speziell ausgeformten Bodenplatte mit abgerundeten Kanten lässt sich die Maschine dennoch sehr gut manövrieren und wenden, ohne tiefe Abdrücke im Boden zu hinterlassen.
Wie lässt sich der 92 kg schwere Bodenverdichter transportieren?
Trotz des Eigengewichts ist der Transport unkompliziert gelöst:
- Serienmäßige, abnehmbare Transporträder lassen sich schnell an der Platte montieren.
- Der vibrationsarme Führungsgriff ist klappbar, was den Platzbedarf im Fahrzeug oder bei der Einlagerung erheblich reduziert.
- Gut erreichbare Hebe- und Anschlussstellen ermöglichen ein sicheres Verladen der Maschine.
Welche Verdichtungstiefe erreiche ich mit dieser Vibrationsplatte?
Der verbaute Honda GX160 Motor mit 3,6 kW (4,8 PS) erzeugt eine Zentrifugalkraft von 16 kN. In Kombination mit dem statischen Druck von 387 kg/m² erzielen Sie je nach Untergrundbeschaffenheit eine maximale Verdichtungstiefe zwischen 15 und 25 cm.
