Kurzüberblick

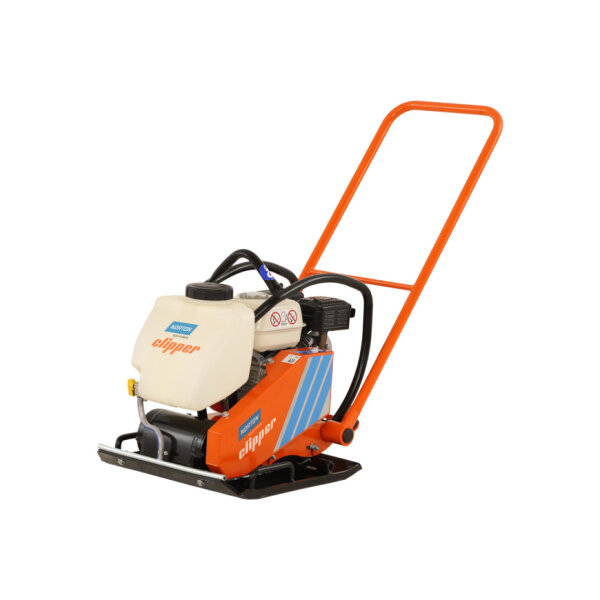

Die Norton Clipper Rüttelplatte CFP 16W 70184608011 ist ein vorwärtslaufender Flächenrüttler mit einem 9-Liter-Wassertank und einer Zentrifugalkraft von 16 kN, der für die Verdichtung von Asphalt, Pflastersteinen und Erden konstruiert wurde.
-
Motor Honda GX160 mit 3,6 kW Leistung
-
Verdichtungstiefe 15 bis 25 cm
-
Gewicht 91 kg
-
Ausstattung Inklusive Sprinklerleiste, Transporträdern und Vulkollan-Schutzmatte
Produktmerkmale
Die Vibrationsplatte mit Wassertank verfügt über eine 8 mm starke Bodenplatte aus Gusseisen. Die ausgeformte Platte ist mit abgerundeten Kanten versehen, was die Manövrierfähigkeit erhöht und unerwünschte Abdrücke auf der Oberfläche beim Wenden der Maschine reduziert. Für eine sichere Handhabung auf der Baustelle ist der Bodenverdichter mit leicht zugänglichen Hebe- und Anschlussstellen ausgestattet.
Das integrierte Wassersystem besteht aus einem rostfreien Kunststofftank mit großer Einfüllöffnung. Eine breite Sprinklerleiste stellt die Wasserversorgung über die gesamte Breite der Platte sicher. Ein verbauter Wasserhahn verhindert das Auslaufen während des Transports oder bei Nichtbenutzung. Der klappbare und verstellbare Führungsgriff ist vibrationsarm konstruiert, um den Bedienkomfort während des Betriebs zu unterstützen.
Technische Details
-
Artikelnummer BS113-70184608011
-
Herstellernummer 70184608011
-
Hersteller Norton Clipper
-
Motor Honda GX160
-
Leistung 3,6 kW (4,8 PS)
-
Zentrifugalkraft 16 kN
-
Frequenz 90 Hz
-
Arbeitsgeschwindigkeit 25 m/min
-
Maximale Verdichtungstiefe 15 bis 25 cm
-
Statischer Druck 877 kg/m²
-
Abmessung der Platte 500 x 560 mm
-
Plattendicke 8 mm
-
Material der Platte Gusseisen
-
Volumen Wassertank 9 l
-
Geräuschpegel 103 dB
-
Hand-Arm-Vibrationen 9,2 m/s²
-
Gewicht 91 kg
-
Reversierbar Nein
Anwendung und Einsatzbereiche
Dieser Bodenverdichter für Asphalt, Pflastersteine und Erden ist für verschiedene Verdichtungsaufgaben im Straßen- und Landschaftsbau ausgelegt. Beim Einsatz als Asphalt Rüttelplatte verhindert die integrierte Sprinklerleiste das Anhaften des Materials an der Gusseisenplatte. Für das fachgerechte Abrütteln von Pflastersteinen wird die Maschine mit der mitgelieferten Vulkollan-Schutzmatte verwendet, um die Steinoberflächen vor Beschädigungen zu schützen.
Lieferumfang
-
Transporträder Abnehmbar
-
Schutzmatte Vulkollan-Matte für Pflastersteine
-
Wassertank 9 Liter Fassungsvermögen
Angaben zur Produktsicherheit
Herstellerinformationen:
Saint-Gobain Abrasives GmbH
Birkenstraße 45-49
Wesseling, Deutschland, 50389
Häufig gestellte Fragen zur Norton Clipper Rüttelplatte CFP 16W
Für welche Einsatzbereiche eignet sich dieser Bodenverdichter?
Die Maschine ist für vielfältige Aufgaben im professionellen Straßen- und Landschaftsbau ausgelegt. Sie können das Gerät für die Verdichtung von Erden, für Asphaltarbeiten sowie zum Abrütteln von Pflastersteinen verwenden.
Welche Verdichtungstiefe erreicht der Flächenrüttler?
Dieser vorwärtslaufende Flächenrüttler erzielt eine maximale Verdichtungstiefe von 15 bis 25 Zentimetern. Die genaue Tiefe hängt von der Beschaffenheit des jeweiligen Untergrunds ab. Die Leistung wird durch das Eigengewicht von 91 kg und eine Zentrifugalkraft von 16 kN erreicht.
Welcher Motor treibt die Vibrationsplatte an?
Als Antrieb dient ein bewährter Honda GX160 Motor. Dieser stellt eine Leistung von 3,6 kW zur Verfügung, was 4,8 PS entspricht.
Warum verfügt die Asphalt-Rüttelplatte über eine Sprinklerleiste?
Die breite Sprinklerleiste wird aus dem integrierten 9-Liter-Wassertank gespeist und befeuchtet die gesamte Breite der Gusseisenplatte. Dieser Wasserfilm verhindert zuverlässig, dass heißer Asphalt während des Verdichtens an der Unterseite der Maschine kleben bleibt. Ein verbauter Wasserhahn stoppt den Wasserfluss bei Nichtgebrauch oder während des Transports.
Ist das Zubehör für Pflasterarbeiten im Lieferumfang enthalten?
Ja, die Maschine wird mit dem passenden Zubehör geliefert. Der Lieferumfang umfasst:
- Eine Vulkollan-Schutzmatte, um Pflastersteine beim Abrütteln vor Beschädigungen zu schützen
- Abnehmbare Transporträder für den einfachen Standortwechsel
- Den integrierten Kunststoff-Wassertank mit 9 Litern Fassungsvermögen
Ist diese Rüttelplatte reversierbar?
Nein, es handelt sich um ein rein vorwärtslaufendes Modell. Um die Manövrierfähigkeit dennoch zu optimieren, ist die 8 mm starke Bodenplatte mit abgerundeten Kanten versehen. Dies erleichtert das Wenden und reduziert unerwünschte Kantenabdrücke auf der bearbeiteten Oberfläche.
Wie lässt sich das Gerät auf der Baustelle handhaben und transportieren?
Für kurze Wege auf der Baustelle nutzen Sie die mitgelieferten, abnehmbaren Transporträder. Um die Maschine sicher verladen zu können, sind gut zugängliche Hebe- und Anschlussstellen vorhanden. Zudem lässt sich der vibrationsarme Führungsgriff einklappen, was den Platzbedarf beim Transport deutlich verringert.
