Kurzüberblick

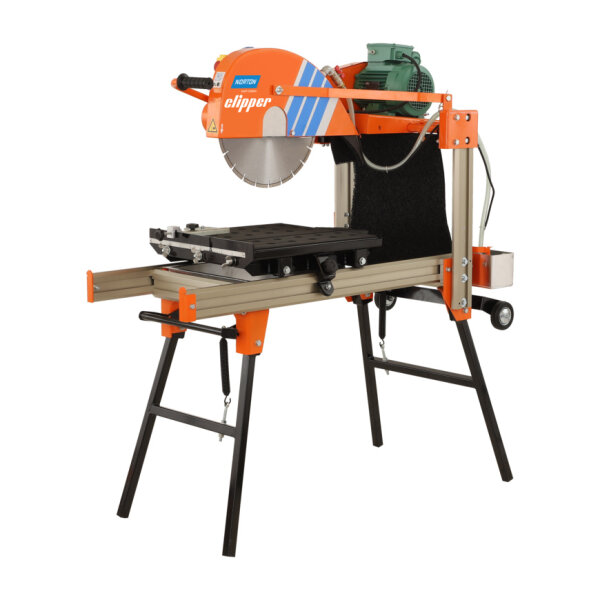

Die Norton Clipper Steintrennmaschine CM401 70184627004 400 V ist ein elektrischer Nassschneidetisch mit einem rostfreien Aluminiumrahmen, der eine maximale Schnittlänge von 600 mm sowie eine Schnitttiefe von 150 mm ermöglicht.
-
Antrieb Robuster Keilriemenantrieb mit 3 kW Motorleistung
-
Konstruktion Aluminiumrahmen mit einklappbaren und arretierbaren Standfüßen
-
Schneidtisch Präzise geführter Rolltisch aus Stahlschweißkonstruktion
-
Kapazität Maximale Schnittlänge von 600 mm bei 150 mm Schnitttiefe
Produktmerkmale
Die Norton Clipper Steintrennmaschine CM401 70184627004 400 V verfügt über eine Rahmenkonstruktion aus Aluminium, die das Gerät rostfrei und belastbar macht. Für einen platzsparenden und sicheren Transport lassen sich die Standfüße einklappen und arretieren. Der Schneidvorgang erfolgt auf einem Rolltisch, der als Stahlschweißkonstruktion ausgeführt ist und eine rutschfeste Auflage besitzt. In Kombination mit der Parallelhalterung der Schutzhaube wird eine genaue Führung des Materials sichergestellt.
Der Antrieb der Steinsäge erfolgt über einen Keilriemen. Diese Konstruktion sorgt für eine optimierte Kraftübertragung sowie einen spielfreien und ruhigen Lauf der Maschine. Das anfallende Wasser wird in einer abnehmbaren Wasserwanne aus Aluminium aufgefangen, was die anschließende Reinigung der Anlage erleichtert.
Technische Details
-
Artikelnummer BS113-70184627004
-
Herstellernummer 70184627004
-
Hersteller Norton Clipper
-
Motor Elektrisch
-
Netzspannung 400 V 3~
-
Motorleistung 3 kW (4 PS)
-
Sicherung 16 A
-
Generator 8 kVA
-
Maximaler Blattdurchmesser 400 mm
-
Blattaufnahme 25,4 mm
-
Drehzahl Schneidwelle 200 min-1
-
Maximale Schnitttiefe 150 mm
-
Maximale Schnittlänge 600 mm
-
Maximale Materialhöhe 280 mm
-
Abmessungen Schneidtisch 500 x 600 mm
-
Abmessungen (L x B x H) 1.380 x 660 x 1.510 mm
-
Abmessungen mit eingeklappten Füßen 1.380 x 660 x 920 mm
-
Gewicht 115 kg
-
Hand-Arm-Vibrationen < 2,5 m/s²
-
Schallleistungspegel 94 dB(A)
-
Schalldruckpegel 81 dB(A)
Lieferumfang
-
Diamantscheibe Ø 350 mm Pro Universal Laser
Angaben zur Produktsicherheit
Herstellerinformationen:
Saint-Gobain Abrasives GmbH
Birkenstraße 45-49
Wesseling, Deutschland, 50389
Häufig gestellte Fragen zur Norton Clipper CM401 Steintrennmaschine
Welche maximale Schnitttiefe und Schnittlänge bietet die Maschine?
Mit diesem Modell erreichen Sie eine Schnitttiefe von bis zu 150 mm. Die maximale Schnittlänge liegt bei 600 mm, wobei die Materialhöhe bis zu 280 mm betragen darf.
Welchen Stromanschluss benötigt die Tischsäge?
Für den Betrieb ist ein 400-Volt-Anschluss (400 V 3~) erforderlich. Der elektrische Motor leistet 3 kW und ist mit 16 Ampere abzusichern. Sollte die Stromversorgung über einen Generator erfolgen, muss dieser eine Leistung von mindestens 8 kVA aufweisen.
Ist die Steinsäge für den mobilen Einsatz und Transport geeignet?
Ja, der Transport wird durch einklappbare und arretierbare Standfüße deutlich erleichtert. Im eingeklappten Zustand reduzieren sich die Abmessungen der Maschine auf 1.380 x 660 x 920 mm. Die Rahmenkonstruktion aus Aluminium sorgt zudem dafür, dass das 115 kg schwere Gerät absolut rostfrei und extrem belastbar bleibt.
Welches Sägeblatt ist im Lieferumfang enthalten?
Die Lieferung umfasst eine Diamantscheibe des Typs Pro Universal Laser mit einem Durchmesser von 350 mm.
Grundsätzlich ist die Maschine für Blätter mit einem maximalen Durchmesser von 400 mm und einer Blattaufnahme von 25,4 mm ausgelegt.
Wie wird ein präziser Schnitt des Materials sichergestellt?
Das Werkstück wird auf einem geführten Rolltisch platziert. Dieser besteht aus einer stabilen Stahlschweißkonstruktion und ist mit einer rutschfesten Auflage versehen. In Kombination mit der Parallelhalterung an der Schutzhaube ermöglicht dies eine exakte und sichere Führung während des gesamten Schneidvorgangs.
Wie lässt sich der Nassschneidetisch reinigen?
Das beim Schneiden anfallende Wasser sammelt sich in einer integrierten Wasserwanne. Da diese aus Aluminium gefertigt und vollständig abnehmbar ist, gestaltet sich die anschließende Reinigung der Anlage sehr unkompliziert.
