Kurzüberblick

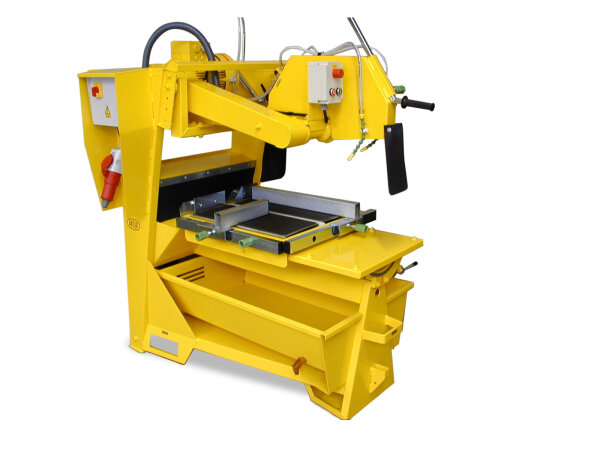

Die AVOLA Steintrennsäge 2016 STS/N 55 LT für Nassschnitt ist eine stationäre Maschine für die präzise Bearbeitung von Gestein und speziellen Werkstoffen.
-
Schnitttiefe 220 mm
-
Trennscheibe Bis zu 550 mm Durchmesser
-
Tischfunktion Um 45 Grad nach links schwenkbar
-
Führung Leichtgängige Kugelschienen
Produktmerkmale
Die Konstruktion der AVOLA Steintrennsäge STS/N 55 LT basiert auf einem verwindungsfesten Maschinengestell, das in Kombination mit einer präzisen Trennscheibenlagerung exakte Schnittergebnisse ermöglicht. Der Materialtisch wird über großzügig dimensionierte Kugelschienen geführt, was eine exakte und leichtgängige Handhabung während des Trennvorgangs sicherstellt. Für Winkel- und Gehrungsschnitte lässt sich der Tisch um 45 Grad nach links schwenken.
Das Material wird unter der beweglichen Trennscheibe positioniert und zügig durchtrennt. Die integrierte Wasserpumpe versorgt das System kontinuierlich für den Nassschnitt. Laut Hersteller sind gegen Aufpreis spezielle Tischausführungen sowie Motorwicklungen für abweichende Spannungen und Frequenzen erhältlich.
Technische Details
-
Artikelnummer BS131-02016
-
Herstellernummer 2016
-
Trennscheibe maximaler Durchmesser 550 mm
-
Trennscheibe Bohrung 28 mm
-
Trennscheibe Drehzahl 1287 U/min
-
Schnitttiefe 220 mm
-
Schnittlänge 760 mm
-
Tischlänge 800 mm
-
Tischbreite 530 mm
-
Trennscheibenmotor Spannung 400 V Drehstrom
-
Trennscheibenmotor Leistung 5,5 kW
-
Trennscheibenmotor Drehzahl 1450 U/min
-
Pumpenmotor Spannung 400 V Drehstrom
-
Pumpenmotor Leistung 0,2 kW
-
Pumpenmotor Drehzahl 2850 U/min
-
Pumpe Fördermenge 50 l/min
-
Wasserbecken Kapazität 152 l
-
Abmessungen Länge 1500 mm
-
Abmessungen Breite 960 mm
-
Abmessungen Höhe 1550 mm
-
Gewicht 380 kg
Anwendung und Einsatzbereiche
Die Nassschnittsäge ist für das Trennen unterschiedlichster Werkstoffe konzipiert. Ein wesentliches Einsatzgebiet ist die Feuerfestindustrie, in der spezielle Bearbeitungsmethoden für widerstandsfähige Materialien erforderlich sind.
Angaben zur Produktsicherheit
Herstellerinformationen:
AVOLA MASCHINENFABRIK
Heiskampstr. 11
Hattingen, Deutschland, 45527
info@avola.de
Häufig gestellte Fragen zur AVOLA Steintrennsäge STS/N 55 LT
Welche maximale Schnitttiefe und Schnittlänge bietet die Maschine?
Die Säge erreicht eine Schnitttiefe von bis zu 220 mm. Die maximale Schnittlänge liegt bei 760 mm, während der Materialtisch eine Gesamtlänge von 800 mm aufweist.
Sind mit dieser Steintrennsäge auch Gehrungsschnitte möglich?
Ja, der Materialtisch lässt sich für Winkel- und Gehrungsschnitte um bis zu 45 Grad nach links schwenken. Die Führung des Tisches erfolgt dabei sehr präzise über großzügig dimensionierte Kugelschienen.
Welcher Stromanschluss wird für den Betrieb benötigt?
Für den Betrieb ist ein 400 Volt Drehstromanschluss erforderlich. Der Hauptmotor für die Trennscheibe liefert eine Leistung von 5,5 kW. Gegen einen Aufpreis bietet der Hersteller auch Motorwicklungen für abweichende Spannungen und Frequenzen an.
Wie funktioniert die Wasserversorgung für den Nassschnitt?
Die Maschine verfügt über eine integrierte Wasserpumpe mit einer Fördermenge von 50 Litern pro Minute. Das dazugehörige Wasserbecken fasst 152 Liter und stellt eine kontinuierliche Versorgung während des Trennvorgangs sicher.
Für welche Einsatzbereiche ist diese Bausäge besonders geeignet?
Diese stationäre Nassschnittsäge ist speziell für das Trennen von widerstandsfähigem Gestein und speziellen Werkstoffen konzipiert. Ein wesentliches Einsatzgebiet ist die Feuerfestindustrie, in der besonders robuste Bearbeitungsmethoden gefordert sind.
Welche Abmessungen darf die Trennscheibe haben?
Es können Trennscheiben mit einem maximalen Durchmesser von 550 mm eingespannt werden. Die Aufnahmebohrung der Scheibe muss 28 mm betragen.
Wie groß und schwer ist die Nassschnittsäge?
Die Maschine besitzt ein verwindungsfestes Gestell und wiegt insgesamt 380 kg. Die genauen Abmessungen lauten:
- Länge: 1500 mm
- Breite: 960 mm
- Höhe: 1550 mm
