Kurzüberblick

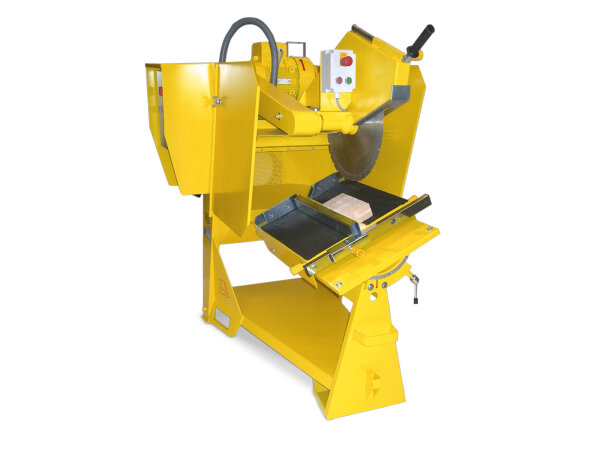

Die AVOLA Steintrennsäge STS/T 50 2007 für Trockenschnitt ist eine stationäre Industriemaschine für die präzise Materialbearbeitung mit einer maximalen Schnitttiefe von 200 mm.
-
Schnitttiefe 200 mm
-
Trennscheibe Maximal 500 mm Durchmesser
-
Tischfunktion Um 45 Grad nach links schwenkbar
-
Absaugung Integriertes System mit 3000 m³/h Volumenstrom
Produktmerkmale
Die Konstruktion der Maschine basiert auf einem verwindungsfesten Maschinengestell in Kombination mit einer präzisen Trennscheibenlagerung. Für die exakte und leichtgängige Führung des Arbeitstisches sorgen reichlich dimensionierte Kugelschienen. Als Steintrennsäge mit schwenkbarem Tisch lässt sich die Auflagefläche für Winkelschnitte um 45 Grad nach links neigen, wodurch das Material unter der beweglichen Trennscheibe getrennt wird.
Angetrieben wird die Industrie Steintrennsäge 400V von einem leistungsstarken Drehstrommotor. Der Hersteller bietet gegen Mehrpreis die Möglichkeit, spezielle Tischausführungen sowie abweichende Motorwicklungen für andere Spannungen und Frequenzen zu integrieren.
Technische Details
-
Artikelnummer BS131-02007
-
Herstellernummer 2007
-
Hersteller AVOLA
-
Trennscheibe maximaler Durchmesser 500 mm
-
Trennscheibe Bohrung 28 mm
-
Trennscheibe Drehzahl 1838 U/min
-
Schnitttiefe 200 mm
-
Schnittlänge 560 mm
-
Tischbreite 560 mm
-
Tischlänge 600 mm
-
Trennscheibenmotor Spannung 400 V (Drehstrom)
-
Trennscheibenmotor Leistung 5,5 kW
-
Trennscheibenmotor Drehzahl 1450 U/min
-
Absaugvolumenstrom 3000 m³/h
-
Gebläsemotor Spannung 400 V (Drehstrom)
-
Gebläsemotor Leistung 2,2 kW
-
Gebläsemotor Drehzahl 2865 U/min
-
Gebläsestutzen Durchmesser 250 mm
-
Gebläse Durchmesser 3996 mm
-
Maschinenlänge 1800 mm
-
Maschinenbreite 960 mm
-
Maschinenhöhe 1550 mm
-
Gewicht 406 kg
Anwendung und Einsatzbereiche
Die Maschine wird für Trennarbeiten von unterschiedlichsten Werkstoffen eingesetzt. Obwohl sie grundsätzlich auch für den Nassschnitt ausgelegt ist, dient sie insbesondere in der Feuerfestindustrie als Steintrennsäge für den Trockenschnitt. Laut Herstellerangaben ist diese Methode bei bestimmten Werkstoffen in der Industrie und Produktion oft das einzige anwendbare Verfahren für eine fachgerechte Materialtrennung.
Angaben zur Produktsicherheit
Herstellerinformationen:
AVOLA MASCHINENFABRIK
Heiskampstr. 11
Hattingen, Deutschland, 45527
info@avola.de
Häufig gestellte Fragen zur AVOLA Steintrennsäge STS/T 50
Für welche Einsatzbereiche ist diese Maschine besonders geeignet?
Diese Anlage ist primär für den Trockenschnitt in der Industrie konzipiert. Sie wird vor allem in der Feuerfestindustrie eingesetzt, da bei bestimmten Werkstoffen in diesem Bereich das trockene Trennen die einzige fachgerechte Methode darstellt. Grundsätzlich ist die Konstruktion aber ebenso für den Nassschnitt ausgelegt.
Welche maximale Schnitttiefe und Trennscheibengröße bietet die Säge?
Mit diesem Modell erreichen Sie eine maximale Schnitttiefe von 200 mm. Dafür kann eine Trennscheibe mit einem Durchmesser von bis zu 500 mm montiert werden. Die zugehörige Bohrung misst 28 mm und die maximale Schnittlänge liegt bei 560 mm.
Lassen sich mit dem Arbeitstisch auch Winkelschnitte durchführen?
Ja, die Auflagefläche lässt sich für Winkelschnitte um bis zu 45 Grad nach links neigen. Die Führung des 560 mm breiten und 600 mm langen Tisches erfolgt dabei exakt und leichtgängig über großzügig dimensionierte Kugelschienen.
Wie funktioniert die Staubabsaugung beim Trockenschnitt?
Die Maschine verfügt über ein integriertes Absaugsystem, das von einem separaten Gebläsemotor mit 2,2 kW Leistung angetrieben wird. Dieses System erreicht einen Absaugvolumenstrom von 3000 Kubikmetern pro Stunde. Der Anschluss erfolgt über einen Gebläsestutzen mit 250 mm Durchmesser.
Welche elektrischen Anschlusswerte benötigt die Anlage?
Für den regulären Betrieb ist ein 400-Volt-Drehstromanschluss erforderlich. Der Hauptmotor für den Antrieb der Trennscheibe erbringt eine Leistung von 5,5 kW. Gegen einen Aufpreis bietet der Hersteller zudem an, die Motorwicklungen für abweichende Spannungen oder Frequenzen anzupassen.
Welche Abmessungen und welches Gewicht hat die Industriemaschine?
Die stationäre Säge hat ein Gesamtgewicht von 406 kg. Die äußeren Abmessungen des verwindungsfesten Maschinengestells setzen sich wie folgt zusammen:
- Länge: 1800 mm
- Breite: 960 mm
- Höhe: 1550 mm
