Kurzüberblick

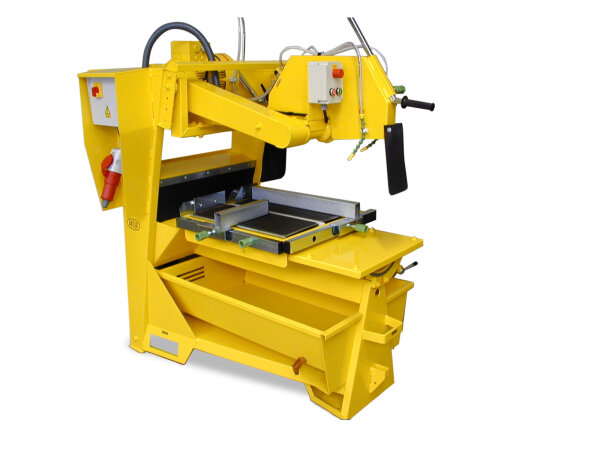

Die AVOLA Steintrennsäge STS/N 55 2015 für Nassschnitt mit schwenkbarem Tisch ist eine stationäre Maschine für die präzise Bearbeitung von Werkstoffen mit einer Schnitttiefe von 220 mm. Das System kombiniert ein verwindungsfestes Maschinengestell mit einer exakten Trennscheibenlagerung für den industriellen Einsatz.
-
Schnitttiefe 220 mm
-
Schnittlänge 600 mm
-
Trennscheibe 550 mm maximaler Durchmesser
-
Tisch Um 45 Grad nach links schwenkbar
-
Betriebsart Nassschnitt
Produktmerkmale
Die Konstruktion dieser Steinsäge mit schwenkbarem Tisch basiert auf einem verwindungsfesten Maschinengestell. Für eine exakte und leichtgängige Führung des Tisches sorgen großzügig dimensionierte Kugelschienen. Die Maschine verfügt über eine präzise Trennscheibenlagerung, wodurch das Material unter der beweglichen Trennscheibe exakt getrennt wird.
Als Tischsteinsäge 45 Grad schwenkbar konzipiert, lässt sich der integrierte Tisch für Winkelschnitte nach links neigen. Angetrieben wird die Drehstrom Steintrennsäge Nassschnitt durch separate Motoren für die Trennscheibe und die integrierte Wasserpumpe. Das Wasserbecken fasst ein Volumen von 152 Litern und versorgt das System kontinuierlich mit dem benötigten Kühlwasser.
Technische Details
-
Artikelnummer BS131-02015
-
Herstellernummer 2015
-
Hersteller AVOLA
-
Schnitttiefe 220 mm
-
Schnittlänge 600 mm
-
Trennscheibe maximaler Durchmesser 550 mm
-
Trennscheibe Bohrung 28 mm
-
Trennscheibe Drehzahl 1287 U/min
-
Trennscheibenmotor Spannung 400 V (Drehstrom)
-
Trennscheibenmotor Leistung 5,5 kW
-
Trennscheibenmotor Drehzahl 1450 U/min
-
Pumpenmotor Spannung 400 V (Drehstrom)
-
Pumpenmotor Leistung 0,2 kW
-
Pumpenmotor Drehzahl 2850 U/min
-
Pumpe Fördermenge 50 l/min
-
Wasserbecken Inhalt 152 l
-
Abmessungen Länge 1500 mm
-
Abmessungen Breite 960 mm
-
Abmessungen Höhe 1550 mm
-
Gewicht 380 kg
-
Tisch Breite 530 mm
-
Tisch Länge 600 mm
-
Tisch Schnittlänge 560 mm
-
Tisch Schwenkbereich 45 Grad nach links
Anwendung und Einsatzbereiche
Diese Nassschnitt Säge Feuerfestindustrie wird für die Bearbeitung unterschiedlichster Werkstoffe eingesetzt. Sie dient dem Trennen von Materialien, bei denen der Nassschnitt als Bearbeitungsmethode zwingend erforderlich ist, um die spezifischen Werkstoffe fachgerecht zu durchtrennen.
Angaben zur Produktsicherheit
Herstellerinformationen:
AVOLA MASCHINENFABRIK
Heiskampstr. 11
Hattingen, Deutschland, 45527
info@avola.de
Häufig gestellte Fragen zur AVOLA Steintrennsäge STS/N 55
Welche maximale Schnitttiefe und Schnittlänge bietet die Maschine?
Die Säge ermöglicht eine Schnitttiefe von bis zu 220 mm. Die maximale Schnittlänge liegt bei 600 mm. Dafür kommt eine Trennscheibe mit einem maximalen Durchmesser von 550 mm zum Einsatz.
Warum eignet sich diese Nassschnitt-Säge besonders für die Feuerfestindustrie?
In der Feuerfestindustrie müssen oft sehr anspruchsvolle Materialien bearbeitet werden. Der Nassschnitt ist hierbei eine bewährte Methode, um diese speziellen Werkstoffe fachgerecht und exakt zu durchtrennen. Die integrierte Wasserpumpe und das 152 Liter fassende Wasserbecken versorgen das System kontinuierlich mit dem notwendigen Kühlwasser.
Lassen sich mit dem Arbeitstisch auch Winkelschnitte durchführen?
Ja, der integrierte Tisch ist flexibel einstellbar. Er lässt sich um bis zu 45 Grad nach links neigen, wodurch präzise Winkelschnitte problemlos möglich sind. Großzügig dimensionierte Kugelschienen sorgen dabei für eine exakte und leichtgängige Führung des Materials. Auf Wunsch sind gegen Mehrpreis auch spezielle Tischausführungen lieferbar.
Welcher Stromanschluss wird für den Betrieb benötigt?
Die Maschine wird standardmäßig mit 400 Volt Drehstrom betrieben. Sie verfügt über zwei separate Motoren:
- Einen Trennscheibenmotor mit 5,5 kW Leistung
- Einen Pumpenmotor mit 0,2 kW Leistung
Gegen Aufpreis sind auf Anfrage auch Wicklungen für abweichende Spannungen und Frequenzen erhältlich.
Wie groß und schwer ist die stationäre Steintrennsäge?
Die Konstruktion basiert auf einem massiven, verwindungsfesten Maschinengestell für den industriellen Einsatz. Die genauen Abmessungen und das Gewicht betragen:
- Länge: 1500 mm
- Breite: 960 mm
- Höhe: 1550 mm
- Gewicht: 380 kg
