Kurzüberblick

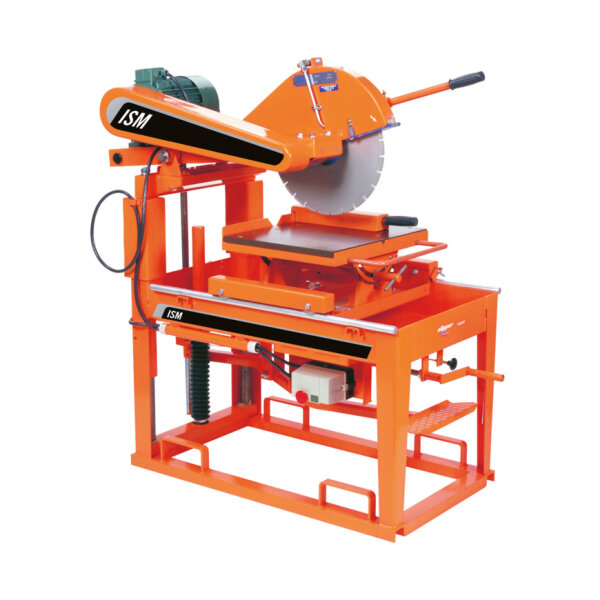

Die Norton Clipper Tischsäge 70184613985 ISM Super I 400 V ist eine leistungsstarke Steintrennmaschine, die speziell für industrielle Anforderungen und anspruchsvolle Feuerfestarbeiten konstruiert wurde. Das Modell zeichnet sich durch die kombinierte Steuerung des Schneidkopfes über Handhebel und Fußpedal aus.
-
Bedienung Industrie Tischsäge mit Fußpedal und Handhebel
-
Leistung Steintrennmaschine 190mm Schnitttiefe
-
Kapazität Nassschnitt Steinsäge 500mm Schnittlänge
-
Werkzeug Blocksteinsäge 500mm Blattdurchmesser
-
Kühlung Nassschnitt über optionalen Wasseranschluss möglich
Produktmerkmale
Die Konstruktion der Norton Clipper ISM Super I ermöglicht eine präzise mechanische Steuerung des Schneidvorgangs. Beim Vergleich Norton Clipper ISM vs ISC liegt der wesentliche Unterschied in der Bedienung: Während das ISC-Modell ausschließlich über einen Handhebel verfügt, ist die ISM-Variante zusätzlich mit einem Fußpedal ausgestattet. Diese Kombination erlaubt eine flexible Handhabung des Schneidkopfes während des Betriebs.
Ein verlängerter Handgriff unterstützt den Anwender dabei, den optimalen Schneiddruck auf das Material zu übertragen. Für eine hohe Schnittpräzision lässt sich die Höhe des Schneidkopfes stufenlos über ein integriertes Handrad regulieren. Zudem kann die Maschine als Profi Nassschneidetisch in der Industrie eingesetzt werden, sofern der optionale Wasseranschluss installiert wird.
Technische Details
-
Artikelnummer BS113-70184613985
-
Herstellernummer 70184613985
-
Hersteller Norton Clipper
-
Netzspannung 400 V 3~
-
Motorleistung 5,5 kW (7,5 PS)
-
Sicherung 32 A
-
Generator 14 kVA
-
Maximaler Blattdurchmesser 500 mm
-
Blattaufnahme 25,4 mm
-
Drehzahl Schneidwelle 262 min-1
-
Maximale Schnitttiefe 190 mm
-
Maximale Schnittlänge 500 mm
-
Schneidtisch (optional) 465 x 615 mm
-
Schwenkbarer Rolltisch (optional) 455 x 580 mm
-
Hand-Arm-Vibrationen < 2,5 m/s²
-
Schallleistungspegel 99 dB(A)
-
Schalldruckpegel 85 dB(A)
-
Abmessungen (L x B x H) 1.400 x 760 x 1.750 mm
-
Gewicht 248 kg
Anwendung und Einsatzbereiche
Diese Hochleistungs Steintrennmaschine ist ausdrücklich für den Einsatz in industriellen Umgebungen konzipiert. Sie dient als spezialisierter Nassschneidetisch für Feuerfestarbeiten und bewältigt großformatige Materialien, die in der industriellen Produktion oder bei speziellen Bauprojekten anfallen.
Angaben zur Produktsicherheit
Herstellerinformationen:
Saint-Gobain Abrasives GmbH
Birkenstraße 45-49
Wesseling, Deutschland, 50389
Häufig gestellte Fragen zur Norton Clipper ISM Super I Tischsäge
Was unterscheidet die Norton Clipper ISM von der ISC-Variante?
Der wesentliche Unterschied zwischen den beiden Modellen liegt in der Steuerung des Schneidkopfes. Während die ISC-Ausführung rein über einen Handhebel bedient wird, bietet die ISM Super I zusätzlich ein Fußpedal für eine noch flexiblere Handhabung während des Betriebs.
Für welche Einsatzbereiche ist diese Steintrennmaschine konzipiert?
Dieses Modell ist ausdrücklich für den industriellen Einsatz konstruiert. Es eignet sich besonders für anspruchsvolle Feuerfestarbeiten sowie für das Trennen von großformatigen Materialien bei speziellen Bauprojekten.
Welche maximale Schnitttiefe und Schnittlänge können erreicht werden?
Die Maschine ermöglicht eine maximale Schnitttiefe von 190 mm. Die größtmögliche Schnittlänge liegt bei 500 mm.
Welche Spezifikationen gelten für das Sägeblatt?
Für diese Blocksteinsäge gelten folgende Werkzeugmaße:
- Der maximale Blattdurchmesser beträgt 500 mm
- Die Blattaufnahme misst 25,4 mm
Welche elektrischen Voraussetzungen müssen für den Betrieb erfüllt sein?
Für den leistungsstarken 5,5-kW-Motor benötigen Sie folgende Anschlusswerte:
- Eine Netzspannung von 400 V (3 Phasen)
- Eine Absicherung von 32 A
- Bei Nutzung eines Generators eine Leistung von 14 kVA
Ist die Säge für den Nassschnitt geeignet?
Ja, die Maschine lässt sich als professioneller Nassschneidetisch nutzen. Hierfür muss lediglich der optionale Wasseranschluss installiert werden.
Wie hoch ist das Gewicht und welche Abmessungen hat die Maschine?
Die Industrie-Tischsäge wiegt insgesamt 248 kg. Die äußeren Abmessungen betragen 1.400 mm in der Länge, 760 mm in der Breite und 1.750 mm in der Höhe.
