Kurzüberblick

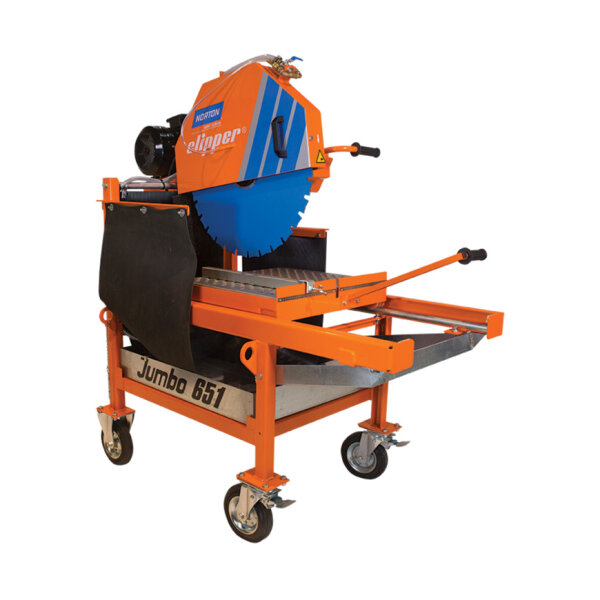

Die Norton Clipper Blocksteinsäge Jumbo 651 I 70184694005 ist eine elektrisch betriebene Trennmaschine für den Dauereinsatz, die speziell für das Schneiden mittelharter Materialien konzipiert wurde.
-
Antrieb Elektrischer Motor mit 230 V und 2,2 kW Leistung
-
Schnitttiefe Maximal 265 mm
-
Schnittlänge Bis zu 500 mm
-
Mobilität Ausgestattet mit vier Transportrollen
Produktmerkmale
Die Konstruktion der Norton Clipper Jumbo 651 basiert auf einem belastbaren Rahmen, der für eine hohe Stabilität während des Betriebs sorgt. Für die Mobilität auf der Baustelle ist die Maschine mit vier Transportrollen ausgestattet. Zwei dieser Räder verfügen über Feststellbremsen, um einen sicheren Stand während des Arbeitsprozesses zu gewährleisten.
Der Auflagetisch der Steintrennsäge wird über vier kugelgelagerte Laufrollen geführt. Diese Mechanik ermöglicht eine präzise Positionierung des Werkstücks und trägt zu einem exakten Schnitt bei. Zudem ist die Tischsäge so konstruiert, dass der Zugang zum Sägeblatt einfach gehalten ist, was eine Zeitersparnis beim Blattwechsel ermöglicht.
Technische Details
-
Artikelnummer BS113-70184694005
-
Herstellernummer 70184694005
-
Motorart Elektrisch
-
Netzspannung 230 V 1~
-
Motorleistung 2,2 kW (3 PS)
-
Sicherung 16 A
-
Generator 6 kVA
-
Maximaler Blattdurchmesser 650 mm
-
Blattaufnahme 25,4 mm
-
Drehzahl Schneidwelle 1.350 min-1
-
Maximale Schnitttiefe 265 mm
-
Maximale Schnittlänge 500 mm
-
Maximale Materialhöhe 280 mm
-
Abmessungen Schneidtisch (L x B) 600 x 500 mm
-
Länge 1.700 mm
-
Breite 800 mm
-
Höhe 1.480 mm
-
Gewicht 208 kg
Anwendung und Einsatzbereiche
Diese Blocksteinsäge 230V ist für den Dauereinsatz auf der Baustelle sowie im stationären Betrieb ausgelegt. Sie dient primär als Diamant-Trennsäge für die Bearbeitung mittelharter Materialien.
Lieferumfang
-
Diamantscheibe Classic Universal Laser (Ø 650 mm)
Sicherheit und Normen
-
Hand-Arm-Vibrationen < 2,5 m/s²
-
Schallleistungspegel 100 dB(A)
-
Schalldruckpegel 86 dB(A)
Angaben zur Produktsicherheit
Herstellerinformationen:
Saint-Gobain Abrasives GmbH
Birkenstraße 45-49
Wesseling, Deutschland, 50389
Häufig gestellte Fragen zur Norton Clipper Jumbo 651 Blocksteinsäge
Für welche Materialien und Einsatzbereiche ist die Norton Clipper Jumbo 651 geeignet?
Die Maschine ist für den Dauereinsatz auf Baustellen sowie für den stationären Betrieb konzipiert. Sie eignet sich speziell als Diamant-Trennsäge für die Bearbeitung von mittelharten Materialien.
Welche maximalen Schnittabmessungen bietet diese Tischsäge?
Mit dieser Steintrennsäge erreichen Sie folgende Maximalwerte:
- Schnitttiefe: 265 mm
- Schnittlänge: 500 mm
- Materialhöhe: 280 mm
Welche elektrischen Voraussetzungen benötigt die Baustellensäge?
Der elektrische Motor erfordert einen 230-Volt-Anschluss und liefert eine Leistung von 2,2 kW. Für den sicheren Betrieb beachten Sie bitte folgende Anschlusswerte:
- Benötigte Sicherung: 16 A
- Erforderliche Generatorleistung (falls ein Generator genutzt wird): 6 kVA
Wie lässt sich die 208 kg schwere Blocksteinsäge auf der Baustelle bewegen?
Trotz des hohen Gewichts ist eine gute Mobilität gewährleistet. Der belastbare Rahmen ist mit vier Transportrollen ausgestattet. Zwei dieser Räder verfügen über integrierte Feststellbremsen, wodurch die Maschine während des Arbeitsprozesses sicher und fest steht.
Welches Sägeblatt wird benötigt und ist eines im Lieferumfang enthalten?
Die Maschine erfordert ein Sägeblatt mit einem maximalen Durchmesser von 650 mm und einer Blattaufnahme von 25,4 mm. Im Lieferumfang ist bereits eine passende Diamantscheibe des Typs Classic Universal Laser (Ø 650 mm) enthalten. Zudem ist die Konstruktion so gestaltet, dass der Zugang zum Blatt einfach ist und der Wechsel zeitsparend durchgeführt werden kann.
Wie wird das Werkstück während des Schneidevorgangs geführt?
Das Material wird auf einem Schneidtisch mit den Abmessungen 600 x 500 mm platziert. Dieser Auflagetisch wird über vier kugelgelagerte Laufrollen geführt. Diese Mechanik sorgt für eine sehr präzise Positionierung des Werkstücks und ermöglicht dadurch exakte Schnitte.
Welche Werte erreicht die Säge bei Vibrationen und Geräuschentwicklung?
Für die Arbeitssicherheit und den Gesundheitsschutz gelten bei diesem Modell folgende Messwerte:
- Hand-Arm-Vibrationen: unter 2,5 m/s²
- Schalldruckpegel: 86 dB(A)
- Schallleistungspegel: 100 dB(A)
