Kurzüberblick

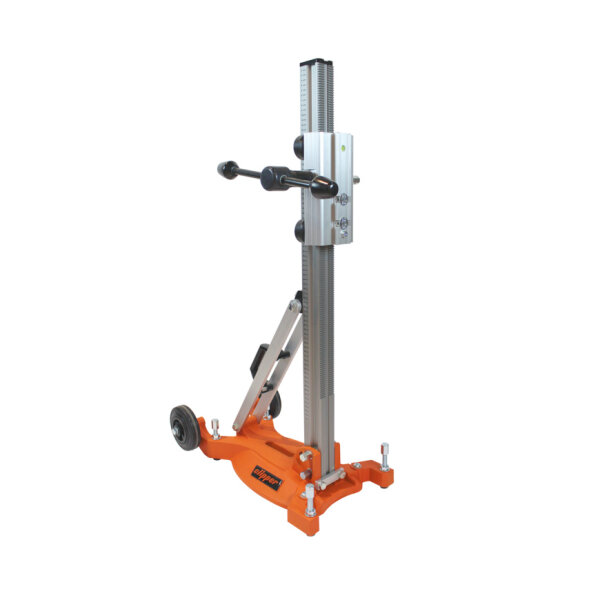

Der Norton Clipper Kernbohrständer CDR 253 310468578 ist eine verwindungssteife Aluminiumkonstruktion, die für präzise Bohrungen mit einem maximalen Bohrkronendurchmesser von 250 mm ausgelegt ist.
-
Maximaler Bohrdurchmesser 250 mm
-
Hub 600 mm
-
Schwenkbereich 0 bis 45 Grad
-
Befestigung Dübel und Vakuumfuß
-
Gewicht 13 kg
Produktmerkmale
Der Diamantbohrständer aus Aluminium verfügt über eine Bohrsäule mit einem Querschnitt von 50 x 60 mm. Der rollengeführte Motorschlitten besteht ebenfalls aus Aluminium und nutzt ein Polyamid-Führungsbuchsensystem mit zwei Exzenterrollen. Diese Konstruktion sorgt für einen leichten Bohrständer mit Rollenführung, der wartungsfreundlich aufgebaut ist.
Die Ausrichtung des Geräts erfolgt über vier Stellschrauben sowie eine integrierte Wasserwaage. Für die Bedienung ist das Modell mit einer universell einsetzbaren Vorschubkurbel und einem Drehkreuz ausgestattet. Der Transport wird durch integrierte Transporträder und einen Transportgriff unterstützt. Zudem ist das System für den Einsatz von Fußschrauben vorbereitet und verfügt über Stützstangen zur Stabilisierung.
Technische Details
-
Artikelnummer BS113-310468578
-
Herstellernummer 310468578
-
Hersteller Norton Clipper
-
Maximaler Bohrkronendurchmesser 250 mm
-
Hub 600 mm
-
Material Säule Aluminium
-
Querschnitt Säule 50 x 60 mm
-
Material Schlitten Aluminium
-
Schlittenführung Rollen
-
Befestigungsart Fuß Dübel und Vakuum
-
Abmessungen Fuß 350 x 540 mm
-
Schwenkbereich 0 bis 45 Grad
-
Untersetzung Vorschub 1:1
-
Bohrkronenzentrierung Nein
-
Höhe 970 mm
-
Gewicht 13 kg
Anwendung und Einsatzbereiche
Die Konstruktion ist auf exaktes Arbeiten ausgelegt und wird gezielt als Bohrständer für große Bohrdurchmesser eingesetzt.
Lieferumfang
-
Montagezustand Vormontiert
-
Zubehör Motorplatte inkludiert
Angaben zur Produktsicherheit
Herstellerinformationen:
Saint-Gobain Abrasives GmbH
Birkenstraße 45-49
Wesseling, Deutschland, 50389
Häufig gestellte Fragen zum Norton Clipper CDR 253
Für welchen maximalen Bohrkronendurchmesser ist der Bohrständer geeignet?
Dieses Modell ist speziell für große Bohrdurchmesser ausgelegt und unterstützt Bohrkronen mit einem Durchmesser von bis zu 250 mm.
Lässt sich der Kernbohrständer für Schrägbohrungen neigen?
Ja, die Konstruktion bietet einen flexiblen Schwenkbereich. Sie können die Säule stufenlos in einem Winkel von 0 bis 45 Grad einstellen.
Welche Möglichkeiten zur Befestigung bietet der Fuß?
Der 350 x 540 mm große Fuß lässt sich auf verschiedene Arten sicher fixieren:
- Befestigung mittels Dübel
- Fixierung über ein Vakuumsystem
- Einsatz von Fußschrauben
Aus welchem Material besteht das Gerät und wie schwer ist es?
Sowohl die Bohrsäule als auch der Motorschlitten sind aus verwindungssteifem Aluminium gefertigt. Durch diese Leichtbauweise wiegt das gesamte System lediglich 13 kg, was den Transport zum Einsatzort erheblich erleichtert.
Wie groß ist der maximale Hub bei diesem Modell?
Der rollengeführte Motorschlitten ermöglicht einen Hub von maximal 600 mm. Die Vorschubuntersetzung liegt dabei bei einem Verhältnis von 1:1.
Wie wird der Diamantbohrständer vor dem Bohren exakt ausgerichtet?
Für eine präzise Positionierung verfügt das Gerät über vier integrierte Stellschrauben. Eine eingebaute Wasserwaage hilft Ihnen dabei, die exakte Ausrichtung vor dem Arbeitsbeginn zu kontrollieren.
In welchem Zustand wird der Norton Clipper CDR 253 geliefert?
Der Kernbohrständer wird bereits vormontiert geliefert und ist somit direkt einsatzbereit. Im Lieferumfang ist zudem die passende Motorplatte inkludiert.
