Kurzüberblick

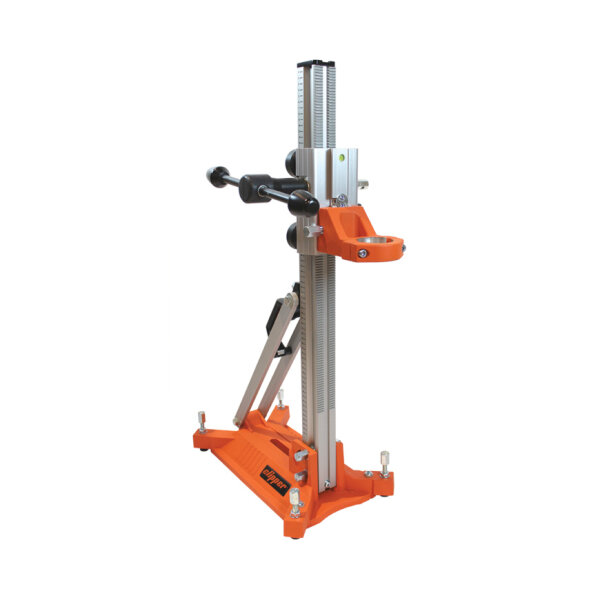

Der Norton Clipper Kernbohrständer CDR 163 I 310468577 Aluminium ist ein verwindungssteifer Bohrständer für präzise Bohrungen bis zu einem Durchmesser von 200 mm. Durch die konsequente Aluminium-Leichtbauweise bietet das Modell ein geringes Eigengewicht von 9,6 kg bei gleichzeitig hoher Stabilität für den Einsatz in der Diamantbohrtechnik.
-
Maximaler Bohrdurchmesser 200 mm
-
Hub 600 mm
-
Führung Rollengeführter Motorschlitten
-
Schwenkbereich 0 bis 45 Grad
-
Aufnahme 60 mm Motorhalsaufnahme
Produktmerkmale
Die Bohrsäule und der Schlitten dieses Modells sind vollständig aus Aluminium gefertigt. Für eine exakte Führung des Schlittens sorgt ein Polyamid-Führungsbuchsensystem, das mit zwei Exzenterrollen ausgestattet ist. Dieser rollengeführte Motorschlitten Bohrständer verfügt zudem über eine integrierte Wasserwaage im Schlitten zur genauen Ausrichtung.
Der Vorschub wird über eine universell einsetzbare Vorschubkurbel mit einem zweiarmigen Drehkreuz gesteuert, welches sich flexibel rechts oder links umstecken lässt. Die Untersetzung des Vorschubs liegt bei 1:1. Für einen sicheren Stand ist der leichte Kernbohrständer mit einem kombinierten Dübel- und Vakuumfuß sowie zusätzlichen Stützstangen ausgerüstet. Das System wird vormontiert geliefert und ist direkt einsetzbar.
Technische Details
-
Artikelnummer BS113-310468577
-
Herstellernummer 310468577
-
Hersteller Norton Clipper
-
Max. Bohrdurchmesser nass (Beton) 160 mm
-
Max. Bohrdurchmesser trocken (Mauerwerk) 200 mm
-
Hub 600 mm
-
Höhe 850 mm
-
Gewicht 9,6 kg
-
Schwenkbarkeit 0-45°
-
Motorhalsaufnahme 60 mm
-
Querschnitt Säule 45 x 60 mm
-
Abmessungen Fuß 280 x 460 mm
-
Material Säule Aluminium
-
Material Schlitten Aluminium
-
Befestigung Fuß Dübel und Vakuum
-
Untersetzung Vorschub 1:1
Anwendung und Einsatzbereiche
Der Alu Bohrständer für Kernbohrmaschine ist für das Nassbohren in Beton sowie für das Trockenbohren in Mauerwerk ausgelegt. Die Konstruktion ermöglicht zudem den Einsatz für Fußschrauben, was die Flexibilität bei schwierigen Arbeitsbedingungen erhöht.
Lieferumfang
-
Bohrständer Vormontiert
-
Motorplatte Inklusive 60 mm Halsaufnahme
-
Transportgriff Im Lieferumfang enthalten
Angaben zur Produktsicherheit
Herstellerinformationen:
Saint-Gobain Abrasives GmbH
Birkenstraße 45-49
Wesseling, Deutschland, 50389
Häufig gestellte Fragen zum Norton Clipper Kernbohrständer CDR 163 I
Welcher maximale Bohrdurchmesser ist mit diesem Kernbohrständer möglich?
Die Kapazität hängt vom Material und der Bohrmethode ab. Beim Trockenbohren in Mauerwerk können Sie Bohrkronen mit einem Durchmesser von bis zu 200 mm verwenden. Für das Nassbohren in Beton liegt die Obergrenze bei 160 mm.
Ist der Norton Clipper Kernbohrständer schwenkbar?
Ja, die Bohrsäule lässt sich flexibel einstellen. Sie können den Neigungswinkel stufenlos in einem Bereich von 0 bis 45 Grad anpassen, um präzise Schrägbohrungen durchzuführen.
Welche Motorhalsaufnahme besitzt das Gerät?
Das Modell ist mit einer standardisierten 60 mm Motorhalsaufnahme ausgestattet. Die entsprechende Motorplatte ist bereits im Lieferumfang enthalten.
Wie wird der leichte Kernbohrständer am Boden befestigt?
Für einen sicheren Stand sorgt ein kombinierter Fuß mit den Abmessungen 280 x 460 mm, der zwei Befestigungsarten zulässt:
- Befestigung über klassische Dübel
- Fixierung per Vakuum
Zusätzlich ist die Konstruktion für den Einsatz von Fußschrauben ausgelegt, was bei schwierigen Arbeitsbedingungen oder unebenen Untergründen sehr hilfreich ist.
Warum wird das Modell als Profi Bohrständer in Aluminium Leichtbauweise bezeichnet?
Sowohl die Bohrsäule als auch der Schlitten sind komplett aus Aluminium gefertigt. Diese Materialwahl sorgt für eine hohe Verwindungssteifigkeit bei einem gleichzeitig sehr geringen Eigengewicht von nur 9,6 kg. Das erleichtert den Transport und die Handhabung auf der Baustelle erheblich.
Wie ist der rollengeführte Motorschlitten aufgebaut?
Der Schlitten gleitet über ein spezielles Polyamid-Führungsbuchsensystem, das mit zwei Exzenterrollen versehen ist. Diese Konstruktion stellt eine exakte und wartungsarme Führung während des Bohrvorgangs sicher. Zur genauen Ausrichtung befindet sich zudem eine Wasserwaage direkt im Schlitten.
Eignet sich der Ständer für Kernbohrungen nass und trocken?
Ja, das System ist für beide Verfahren konzipiert. Sie können es in der Diamantbohrtechnik sowohl für das Nassbohren in Beton als auch für das Trockenbohren in Mauerwerk einsetzen.
Wie wird der Vorschub bei diesem Modell bedient?
Die Steuerung erfolgt über eine universell einsetzbare Vorschubkurbel mit einem zweiarmigen Drehkreuz. Die Untersetzung liegt bei 1:1. Besonders praktisch ist, dass sich das Drehkreuz flexibel auf der rechten oder linken Seite anbringen lässt.
Muss der Alu Bohrständer für die Kernbohrmaschine vor dem ersten Einsatz zusammengebaut werden?
Nein, das Gerät wird komplett vormontiert geliefert. Nach dem Auspacken ist der Bohrständer direkt einsatzbereit. Ein Transportgriff ist ebenfalls schon integriert.
