Kurzüberblick

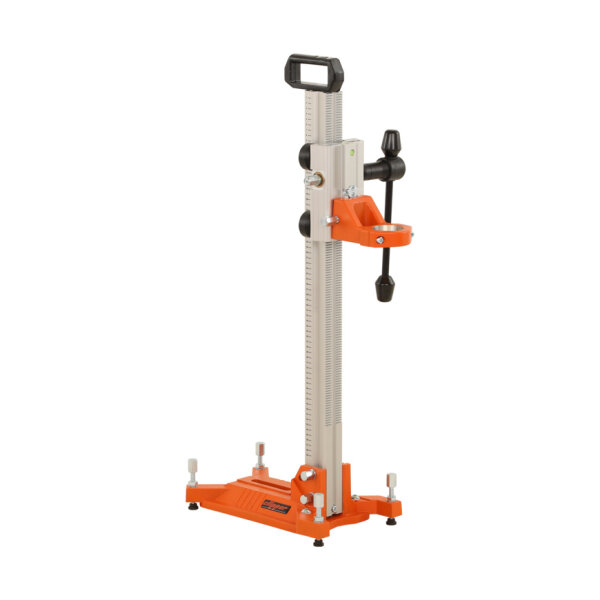

Der Norton Clipper Kernbohrständer CDR 133 I 310468576 ist eine verwindungssteife Konstruktion, die für präzise Kernbohrungen bis zu einem Durchmesser von 130 Millimetern ausgelegt ist.
-
Bohrkapazität Maximaler Bohrkronendurchmesser von 130 mm
-
Arbeitsbereich Kernbohrständer Hub 600mm
-
Flexibilität Schwenkbare Säule von 0 bis 45 Grad
-
Befestigung Kombinierter Dübel- und Vakuumfuß
-
Gewicht Aluminium-Leichtbauweise mit 8,9 kg Gesamtgewicht
Produktmerkmale
Der Bohrständer Aluminium Leichtbau verfügt über ein Polyamid-Führungsbuchsensystem mit zwei Exzenterrollen. Diese Bohrständer Rollenführung des Motorschlittens sorgt für eine exakte Ausrichtung und reduziert den mechanischen Wartungsaufwand. Die Bohrsäule besteht aus Aluminium und weist einen Querschnitt von 45 x 60 Millimetern auf.
Zur mechanischen Ausstattung gehören ein rechts und links umsteckbares zweiarmiges Drehkreuz sowie eine universell einsetzbare Vorschubkurbel. Der rollengeführte Schlitten, der ebenfalls aus Aluminium gefertigt ist, beinhaltet eine integrierte Wasserwaage. Das System ist mit einem kombinierten Bohrständer Vakuumfuß und Dübelfuß ausgestattet.
Technische Details
-
Artikelnummer BS113-310468576
-
Herstellernummer 310468576
-
Hersteller Norton Clipper
-
Maximaler Bohrkronendurchmesser 130 mm
-
Hub 600 mm
-
Schwenkbereich 0 bis 45°
-
Material Säule Aluminium
-
Querschnitt Säule 45 x 60 mm
-
Material Schlitten Aluminium
-
Schlittenführung Rollen
-
Fußausführung Dübel und Vakuum
-
Abmessungen Fuß 230 x 380 mm
-
Gesamthöhe 910 mm
-
Gewicht 8,9 kg
-
Motorhalsaufnahme 60 mm
-
Vorschubuntersetzung 1:1
-
Bohrkronenzentrierung Nicht vorhanden
-
Stützstangen Nicht vorhanden
-
Transporträder Nicht vorhanden
Anwendung und Einsatzbereiche
Der Diamantbohrständer schwenkbar ist für die Durchführung präziser Kernbohrungen konzipiert. Die Konstruktion des Fußes erlaubt zudem die Fixierung über Fußschrauben.
Lieferumfang
-
Montagestatus Vormontiertes System
-
Aufnahme Motorplatte mit 60 mm Halsaufnahme
-
Transport Integrierter Transportgriff
Angaben zur Produktsicherheit
Herstellerinformationen:
Saint-Gobain Abrasives GmbH
Birkenstraße 45-49
Wesseling, Deutschland, 50389
Häufig gestellte Fragen zum Norton Clipper Kernbohrständer CDR 133 I
Welchen maximalen Bohrdurchmesser und Hub bietet das Gerät?
Dieses Modell ist für Kernbohrungen mit einem Bohrkronendurchmesser von bis zu 130 Millimetern ausgelegt. Der maximale Hub des Bohrständers beträgt 600 Millimeter.
Lässt sich die Bohrsäule für schräge Bohrungen neigen?
Ja, die Säule dieses Diamantbohrständers ist flexibel schwenkbar. Sie können den Winkel stufenlos zwischen 0 und 45 Grad einstellen, um präzise Schrägbohrungen durchzuführen.
Wie wird der Kernbohrständer am Untergrund befestigt?
Das Gerät verfügt über einen kombinierten Fuß mit den Abmessungen 230 x 380 Millimetern. Dieser ermöglicht Ihnen zwei Befestigungsarten:
- Fixierung über ein Vakuumsystem
- Mechanische Befestigung mittels Dübeln oder Fußschrauben
Welche Bohrmotoren passen in die Halterung?
Der Bohrständer ist mit einer Motorplatte ausgestattet, die eine Standard-Halsaufnahme von 60 Millimetern besitzt. Sie können alle Antriebsmotoren verwenden, die über diesen Spannhalsdurchmesser verfügen.
Wie schwer ist der Bohrständer und aus welchem Material besteht er?
Dank der konsequenten Aluminium-Leichtbauweise wiegt die gesamte Konstruktion lediglich 8,9 Kilogramm. Sowohl die Bohrsäule als auch der rollengeführte Motorschlitten sind aus diesem leichten und gleichzeitig verwindungssteifen Material gefertigt.
Wie wird der Motorschlitten am Norton Clipper 310468576.0 geführt?
Die Führung erfolgt über ein spezielles Polyamid-Führungsbuchsensystem, das mit zwei Exzenterrollen arbeitet. Diese Rollenführung sorgt für eine exakte Ausrichtung des Schlittens und hält den Wartungsaufwand sehr gering. Zusätzlich hilft eine im Schlitten integrierte Wasserwaage bei der genauen Positionierung.
Muss der Bohrständer vor dem ersten Einsatz noch zusammengebaut werden?
Nein, das System wird komplett vormontiert geliefert. Sie können den Ständer direkt nach dem Auspacken auf der Baustelle einsetzen. Ein integrierter Transportgriff erleichtert Ihnen dabei den Transport zum Einsatzort.
