Kurzüberblick

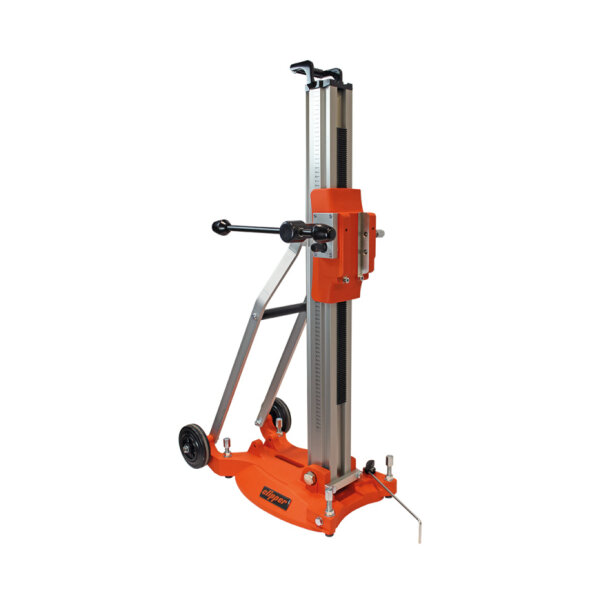

Der Norton Clipper Kernbohrständer CDR 353 I 310468581 ist ein verwindungssteifer und schwenkbarer Bohrständer aus Aluminium, der für präzise Kernbohrungen mit großen Durchmessern konzipiert wurde.
-
Material Leichtbauweise aus Aluminium
-
Führung Polyamid-Führungsbuchsensystem mit zwei Exzenterrollen
-
Hub 690 mm
-
Befestigung Kombinierter Dübel- und Vakuumfuß
-
Flexibilität Schwenkbar von 0 bis 45 Grad
Produktmerkmale
Dieser Diamantbohrständer aus Aluminium verfügt über einen rollengeführten Motorschlitten. Das integrierte Polyamid-Führungsbuchsensystem mit zwei Exzenterrollen gewährleistet eine exakte Führung des Schlittens und ist auf eine hohe Wartungsfreundlichkeit ausgelegt. Für die präzise Ausrichtung des Geräts sind vier Stellschrauben sowie eine integrierte Wasserwaage vorhanden.
Der Vorschub wird über eine universell einsetzbare Kurbel in Form eines Drehkreuzes gesteuert. Dabei stehen zwei verschiedene Vorschubgeschwindigkeiten mit einer Untersetzung von 1:1 und 2:1 zur Verfügung. Zur weiteren technischen Ausstattung zählen eine Bohrkronenzentrierung sowie stabilisierende Stützstangen. Für den Transport ist der Bohrständer mit Transporträdern und einem Transportgriff versehen. Das Modell wird vormontiert geliefert und ist direkt einsetzbar.
Technische Details
-
Artikelnummer BS113-310468581
-
Herstellernummer 310468581
-
Hersteller Norton Clipper
-
Max. Bohrkronendurchmesser 340 mm
-
Hub 690 mm
-
Höhe 1080 mm
-
Gewicht 23,4 kg
-
Material Säule Aluminium
-
Querschnitt Säule 70 x 70 mm
-
Material Schlitten Aluminium
-
Schlittenführung Rollen
-
Untersetzung Vorschub 1:1 und 2:1
-
Schwenkbereich 0 bis 45 Grad
-
Fußart Dübel und Vakuum
-
Abmessungen Fuß 370 x 550 mm
Anwendung und Einsatzbereiche
Der Kernbohrständer ist für exaktes Arbeiten bei Kernbohrungen ausgelegt und eignet sich besonders für Anwendungen mit großen Bohrdurchmessern. Die Konstruktion der Grundplatte ermöglicht zudem den Einsatz für Fußschrauben.
Lieferumfang
-
Bohrständer Vormontiertes Grundgerät
-
Motoraufnahme Motorplatte inkludiert
Angaben zur Produktsicherheit
Herstellerinformationen:
Saint-Gobain Abrasives GmbH
Birkenstraße 45-49
Wesseling, Deutschland, 50389
Häufig gestellte Fragen zum Norton Clipper Kernbohrständer CDR 353 I
Für welche Bohrkronendurchmesser ist dieses Modell geeignet?
Dieser Bohrständer ist speziell für große Durchmesser ausgelegt. Sie können Bohrkronen mit einem maximalen Durchmesser von 340 mm verwenden.
Welche Vorteile bietet die Rollenführung im Vergleich zu anderen Systemen?
Das Gerät nutzt ein Polyamid-Führungsbuchsensystem mit zwei Exzenterrollen. Diese Konstruktion sorgt für eine sehr exakte Führung des Motorschlittens und zeichnet sich gleichzeitig durch eine hohe Wartungsfreundlichkeit aus.
Wie wird der Kernbohrständer am Untergrund befestigt?
Der Ständer verfügt über einen kombinierten Fuß, der Ihnen verschiedene Befestigungsarten bietet:
- Befestigung mittels Dübel
- Befestigung per Vakuum
Zusätzlich ist die Grundplatte so konstruiert, dass sie auch für den Einsatz von Fußschrauben geeignet ist.
Lässt sich die Bohrsäule für Schrägbohrungen neigen?
Ja, die Säule aus Aluminium ist schwenkbar. Sie können den Neigungswinkel flexibel in einem Bereich von 0 bis 45 Grad einstellen.
Wie lässt sich der Bohrständer transportieren?
Trotz der robusten Bauweise und einem Gewicht von 23,4 kg ist der Transport unkompliziert. Das Gerät ist mit integrierten Transporträdern sowie einem praktischen Handgriff ausgestattet, sodass Sie es bequem zum Einsatzort bewegen können.
Welche Hilfsmittel erleichtern die exakte Ausrichtung vor dem Bohren?
Für ein präzises Arbeiten bietet das Modell mehrere integrierte Hilfen:
- Vier Stellschrauben an der Grundplatte
- Eine eingebaute Wasserwaage
- Eine Bohrkronenzentrierung
- Stabilisierende Stützstangen
Wie wird der Vorschub bei einem Hub von 690 mm gesteuert?
Die Steuerung erfolgt über eine universell einsetzbare Kurbel in Form eines Drehkreuzes. Dabei können Sie zwischen zwei verschiedenen Vorschubgeschwindigkeiten wählen, da das System über eine Untersetzung von 1:1 und 2:1 verfügt.
Muss der Bohrständer vor dem ersten Einsatz noch zusammengebaut werden?
Nein, das Grundgerät wird komplett vormontiert geliefert. Die Motorplatte zur Aufnahme des Motors ist ebenfalls im Lieferumfang enthalten, sodass der Ständer direkt einsatzbereit ist.
