Kurzüberblick

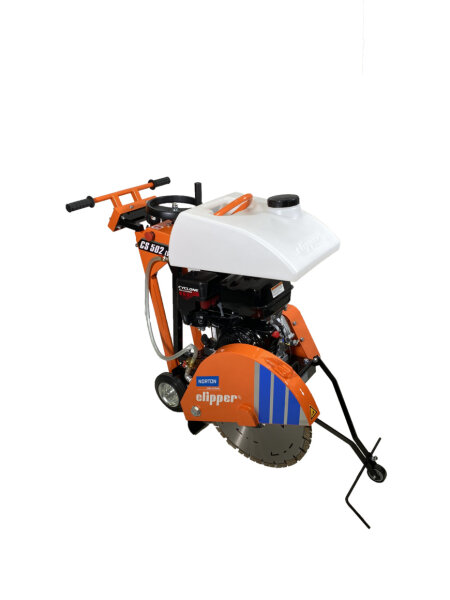

Der Norton Clipper Fugenschneider CS502 70184631994 Vibrationsarm ist eine benzinbetriebene Bodensäge mit einem Honda GX390 Motor, die eine maximale Schnitttiefe von 190 mm erreicht. Die Maschine ist für den Nassschnitt konzipiert und verfügt über einen integrierten Wassertank für Einsätze ohne direkten Wasseranschluss.
-
Motorleistung 9,6 kW (13 PS)
-
Schnitttiefe Maximal 190 mm
-
Blattaufnahme Ø 500 x 25,4 mm
-
Wassertank 25 Liter Kapazität
Produktmerkmale
Die Konstruktion dieses Benzin-Fugenschneiders ist auf eine ergonomische Bedienung ausgelegt. Ein spezieller Handgriff mit Vibrationsabsorbern reduziert die Hand-Arm-Vibrationen auf 2,8 m/s². Zudem lässt sich der Griff unabhängig von der eingestellten Schnitttiefe an die Körpergröße des Anwenders anpassen.
Die Positionierung von Motor und Tank sorgt für eine optimierte Gewichtsverteilung der Maschine. Für den Nassschnitt ist der Betonschneider mit einem 25-Liter-Wassertank ausgestattet, der das Arbeiten ohne externe Wasserquelle ermöglicht. Der Vorschub der Maschine erfolgt manuell, während der Aushub über eine Handkurbel gesteuert wird.
Technische Details
-
Artikelnummer BS113-70184631994
-
Herstellernummer 70184631994
-
Hersteller Norton Clipper
-
Motor HONDA GX390 Cycl.
-
Kraftstoff Benzin
-
Motorleistung 9,6 kW (13 PS)
-
Anlasser Seilstart
-
Maximale Schnitttiefe 190 mm
-
Blattaufnahme Ø 500 x 25,4 mm
-
Drehzahl Schneidwelle 2.573 min-1
-
Vorschub Manuell
-
Aushub Handkurbel
-
Wassertank 25 L
-
Abmessungen (L x B x H) 1.250 x 538 x 190 mm
-
Gewicht 113 kg
-
Hand-Arm-Vibrationen 2,8 m/s²
-
Schallleistungspegel 105 dB(A)
-
Schalldruckpegel 89 dB(A)
Anwendung und Einsatzbereiche
Durch die mitgelieferte Diamantscheibe ist der Asphaltschneider direkt für Trennarbeiten in Asphaltböden ausgelegt. Der integrierte Wassertank erlaubt dabei den flexiblen Nassschnitt auf Baustellen, an denen keine stationäre Wasserversorgung zur Verfügung steht.
Lieferumfang
-
Diamantscheibe Ø 450 mm Classic Asphalt
Sicherheit und Normen
-
Sicherheitsabschaltung Integrierter Not-Aus-Schalter
Angaben zur Produktsicherheit
Herstellerinformationen:
Saint-Gobain Abrasives GmbH
Birkenstraße 45-49
Wesseling, Deutschland, 50389
Häufig gestellte Fragen zum Norton Clipper CS502 Fugenschneider
Wofür eignet sich der Norton Clipper CS502?
Diese benzinbetriebene Bodensäge ist speziell für Trennarbeiten in Asphaltböden konzipiert. Dank des integrierten Wassertanks eignet sie sich ideal für den flexiblen Nassschnitt auf Baustellen, an denen kein direkter Wasseranschluss zur Verfügung steht.
Welche maximale Schnitttiefe erreicht der Asphaltschneider?
Mit diesem Modell erreichen Sie eine maximale Schnitttiefe von 190 mm. Der Aushub und die genaue Positionierung des Sägeblatts erfolgen dabei manuell über eine Handkurbel.
Welcher Motor ist in der Bodensäge verbaut?
Die Maschine wird von einem leistungsstarken Honda GX390 Cycl. Benzinmotor angetrieben. Dieser liefert eine Motorleistung von 9,6 kW (13 PS) und wird über einen klassischen Seilstart angelassen.
Wie wird die Belastung für den Anwender beim Schneiden reduziert?
Der Hersteller hat verschiedene ergonomische Merkmale integriert, um ein ermüdungsarmes und gesünderes Arbeiten zu ermöglichen:
- Ein spezieller Handgriff mit Vibrationsabsorbern senkt die Hand-Arm-Vibrationen auf 2,8 m/s².
- Der Griff lässt sich unabhängig von der eingestellten Schnitttiefe an Ihre Körpergröße anpassen.
- Die Anordnung von Motor und Tank sorgt für eine ausbalancierte Gewichtsverteilung der 113 kg schweren Maschine.
Wie groß ist der Wassertank für den Nassschnitt?
Der integrierte Wassertank fasst 25 Liter. Diese Kapazität ermöglicht Ihnen ausgedehnte Nassschnitte im Straßenbau, ohne dass Sie zwingend auf eine externe Wasserquelle angewiesen sind.
Welche Diamantscheiben können mit dem Trennschneider verwendet werden?
Die Blattaufnahme der Maschine ist für Trennscheiben mit einem Durchmesser von bis zu 500 mm und einer Bohrung von 25,4 mm ausgelegt. Im Lieferumfang ist bereits eine Diamantscheibe des Typs Classic Asphalt mit 450 mm Durchmesser enthalten, sodass Sie direkt mit den Arbeiten beginnen können.
Welche Sicherheitsfunktionen bietet der Benzin-Fugenschneider?
Für eine hohe Anwendersicherheit im Baustellenalltag ist das Gerät mit einer zuverlässigen Sicherheitsabschaltung in Form eines integrierten Not-Aus-Schalters ausgestattet.
