Kurzüberblick

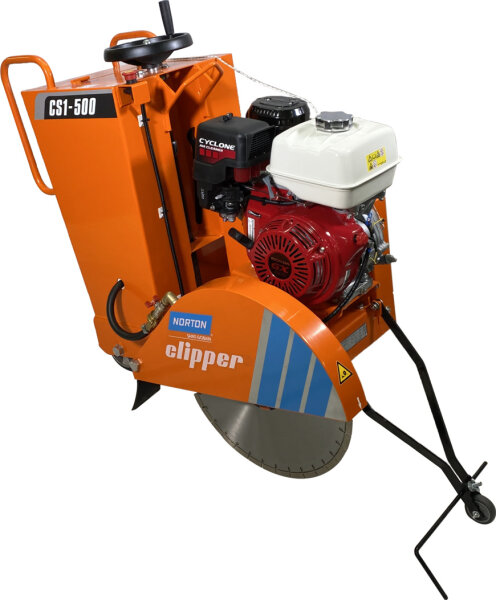

Der Norton Clipper Fugenschneider CS1-500 I 70184632006 ist eine benzinbetriebene Bodensäge mit einem Honda GX390 Motor und einer maximalen Schnitttiefe von 190 mm. Die Maschine verfügt über einen integrierten 70-Liter-Wassertank, der einen autarken Nassschnitt ohne direkten Wasseranschluss ermöglicht.
-
Antrieb Benzinmotor Honda GX390
-
Motorleistung 9,6 kW (13 PS)
-
Maximale Schnitttiefe 190 mm
-
Blattaufnahme Ø 500 x 25,4 mm
-
Wasserversorgung Integrierter 70-Liter-Tank
Produktmerkmale
Die Konstruktion des Fugenschneiders basiert auf einem Stahlrahmen, der für den Dauereinsatz ausgelegt ist. Die verbaute Präzisions-Schneidwelle ist mit dauergeschmierten Stehlagern ausgestattet, was einen stoßfreien Lauf unterstützt und Instandsetzungsarbeiten vereinfacht. Für die Kühlung des Schneidblattes sorgt eine beidseitig regulierbare Wasserzufuhr, die eine genaue Dosierung des Wasserflusses erlaubt.
Die Einstellung der Schnitttiefe erfolgt über ein Handrad mit integrierter Tiefenkontrolle. Ein zusätzlicher Schnitttiefenanzeiger dient der optischen Überwachung während des Arbeitsvorgangs. Der Vorschub der Maschine wird manuell ausgeführt, während der Aushub über eine Handkurbel gesteuert wird. Gestartet wird der Motor über einen Seilstart-Mechanismus.
Technische Details
-
Artikelnummer BS113-70184632006
-
Herstellernummer 70184632006
-
Hersteller Norton Clipper
-
Kraftstoff Benzin
-
Motortyp HONDA GX390 Cycl.
-
Motorleistung 9,6 kW (13 PS)
-
Anlasser Seilstart
-
Blattaufnahme Ø 500 x 25,4 mm
-
Maximale Schnitttiefe 190 mm
-
Drehzahl Schneidwelle 2.550 min-1
-
Volumen Wassertank 70 L
-
Vorschub Manuell
-
Aushub Handkurbel
-
Abmessungen (L x B x H) 150 x 580 x 990 mm
-
Gewicht 140 kg
Sicherheit und Normen
Zur Absicherung des Anwenders ist die Straßenbausäge mit einem Not-Aus-Schalter ausgestattet. Eine integrierte Parkbremse fixiert die Maschine bei Nichtgebrauch und sorgt für einen sicheren Stand.
-
Hand-Arm-Vibrationen 4,22 m/s²
-
Schallleistungspegel 105 dB(A)
-
Schalldruckpegel 89 dB(A)
-
Sicherheitsausstattung Not-Aus-Schalter
-
Standsicherung Parkbremse
Angaben zur Produktsicherheit
Herstellerinformationen:
Saint-Gobain Abrasives GmbH
Birkenstraße 45-49
Wesseling, Deutschland, 50389
Häufig gestellte Fragen zum Norton Clipper CS1-500 I
Kann ich mit der Bodensäge einen Nassschnitt ohne direkten Wasseranschluss durchführen?
Ja, das ist problemlos möglich. Die Maschine ist mit einem integrierten Wassertank ausgestattet, der ein Volumen von 70 Litern fasst. Dadurch arbeiten Sie völlig autark. Die Wasserzufuhr lässt sich zudem beidseitig regulieren, um den Fluss optimal zu dosieren und das Schneidblatt zu kühlen.
Welche maximale Schnitttiefe erreiche ich und welche Trennscheiben passen?
Sie können mit diesem Modell eine maximale Schnitttiefe von 190 mm erreichen. Für die Blattaufnahme benötigen Sie Trennscheiben mit folgenden Spezifikationen:
- Durchmesser: 500 mm
- Bohrung: 25,4 mm
Welcher Motor ist in dem Fugenschneider verbaut und wie wird er gestartet?
Angetrieben wird das Gerät von einem leistungsstarken Benzinmotor des Typs Honda GX390 Cycl. Dieser liefert eine Motorleistung von 9,6 kW, was 13 PS entspricht. Der Startvorgang erfolgt manuell über einen Seilstart-Mechanismus.
Wie wird die Schnitttiefe bei diesem Modell eingestellt?
Die Justierung der gewünschten Tiefe nehmen Sie stufenlos über ein Handrad vor. Zur genauen optischen Überwachung während der Arbeit verfügt die Maschine zusätzlich über einen integrierten Schnitttiefenanzeiger. Der Aushub selbst wird über eine Handkurbel gesteuert, während der Vorschub manuell erfolgt.
Welche Sicherheitsausstattung bietet die Straßenbausäge?
Um den Anwender bestmöglich zu schützen, verfügt das Gerät über zwei wesentliche Sicherheitsmerkmale:
- Einen Not-Aus-Schalter für den sofortigen Maschinenstopp im Gefahrenfall
- Eine Parkbremse für den sicheren und festen Stand bei Nichtgebrauch
Ist die Schneidwelle wartungsintensiv?
Nein, die verbaute Präzisions-Schneidwelle ist sehr wartungsarm konzipiert. Sie ist mit dauergeschmierten Stehlagern versehen. Diese Konstruktion unterstützt nicht nur einen ruhigen und stoßfreien Lauf, sondern vereinfacht auch eventuelle Instandsetzungsarbeiten erheblich.
Wie schwer und wie groß ist der Norton Clipper CS1-500 I?
Für den Transport und die Lagerung sollten Sie folgende Abmessungen und Gewichte berücksichtigen:
- Länge: 1.050 mm
- Breite: 580 mm
- Höhe: 990 mm
- Eigengewicht: 140 kg
