Kurzüberblick

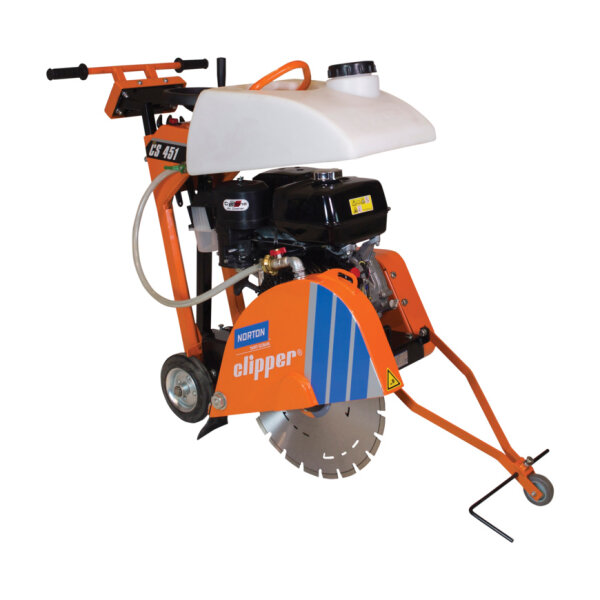

Der Norton Clipper Fugenschneider 70184629089 CS451 D7 Vibrationsarm ist eine dieselbetriebene Bodensäge, die durch ihren HATZ 1B30 Motor eine Leistung von 5 kW bereitstellt und für Schnitttiefen bis 170 mm ausgelegt ist.
-
Antrieb Dieselmotor HATZ 1B30 mit 5 kW (7 PS)
-
Schnitttiefe Maximal 170 mm
-
Werkzeugaufnahme Ø 450 x 25,4 mm
-
Ergonomie Um 40 % reduziertes Vibrationsniveau
Produktmerkmale
Die Konstruktion des Norton Clipper Fugenschneider 70184629089 CS451 D7 Vibrationsarm zielt auf eine ergonomische Arbeitsposition ab. Der Handgriff ist mit Vibrationsabsorbern ausgestattet und lässt sich unabhängig von der eingestellten Schnitttiefe an die Körpergröße des Anwenders anpassen. Eine spezifische Anordnung von Motor und Wassertank sorgt für eine optimierte Gewichtsverteilung der Maschine.
Die Kraftübertragung an die Schneidwelle erfolgt über einen Poly-V-Riemen. Für die Wasserversorgung bei Nassschnitten verfügt das Gerät über einen abnehmbaren Wassertank mit 25 Litern Fassungsvermögen. Der Vorschub der Bodensäge erfolgt manuell, während der Aushub über eine Handkurbel gesteuert wird. Gestartet wird der vibrationsarme Fugenschneider über einen klassischen Seilstart.
Technische Details
-
Artikelnummer BS113-70184629089
-
Herstellernummer 70184629089
-
Hersteller Norton Clipper
-
Kraftstoff Diesel
-
Motor HATZ 1B30
-
Motorleistung 5 kW (7 PS)
-
Max. Schnitttiefe 170 mm
-
Blattaufnahme Ø 450 x 25,4 mm
-
Drehzahl Schneidwelle 2.573 min-1
-
Abmessungen (L x B x H) 1.180 x 538 x 140 mm
-
Gewicht 120 kg
-
Wassertank 25 L (abnehmbar)
-
Vorschub Manuell
-
Aushub Handkurbel
-
Anlasser Seilstart
-
Hand-Arm-Vibrationen 4,7 m/s²
-
Schallleistungspegel 110 dB(A)
-
Schalldruckpegel 91 dB(A)
Anwendung und Einsatzbereiche
In Kombination mit der mitgelieferten Trennscheibe ist die Maschine als Asphaltschneider für entsprechende Trenn- und Fugenarbeiten ausgelegt.
Lieferumfang
-
Grundgerät Norton Clipper Fugenschneider 70184629089 CS451 D7 Vibrationsarm
-
Schneidwerkzeug Diamantscheibe Classic Asphalt (Ø 450 mm)
Angaben zur Produktsicherheit
Herstellerinformationen:
Saint-Gobain Abrasives GmbH
Birkenstraße 45-49
Wesseling, Deutschland, 50389
Häufig gestellte Fragen zum Norton Clipper CS451 D7 Fugenschneider
Welcher Motor ist in der Bodensäge verbaut und welche Leistung bietet er?
Der Antrieb erfolgt über einen robusten HATZ 1B30 Dieselmotor. Dieses Aggregat stellt eine Leistung von 5 kW bereit, was umgerechnet 7 PS entspricht. Der Start der Maschine wird über einen klassischen Seilzug durchgeführt.
Welche maximale Schnitttiefe erreiche ich mit diesem Asphaltschneider?
Die Maschine ist für eine maximale Schnitttiefe von 170 Millimetern ausgelegt. Die Steuerung des Aushubs nehmen Sie präzise über eine integrierte Handkurbel vor, während der Vorschub manuell erfolgt.
Wie wird bei diesem Modell für ein ergonomisches und vibrationsarmes Arbeiten gesorgt?
Die Konstruktion zielt auf eine hohe Anwenderfreundlichkeit ab und bietet folgende ergonomische Vorteile:
- Ein um 40 Prozent reduziertes Vibrationsniveau mit einem Hand-Arm-Wert von 4,7 m/s²
- Einen an die Körpergröße anpassbaren Handgriff, der mit speziellen Vibrationsabsorbern ausgestattet ist
- Eine optimierte Gewichtsverteilung durch die durchdachte Positionierung von Motor und Wassertank
Welches Schneidwerkzeug ist im Lieferumfang enthalten und wie groß ist die Blattaufnahme?
Die Werkzeugaufnahme der Schneidwelle misst Ø 450 x 25,4 mm. Im Lieferumfang ist bereits eine passende Diamantscheibe des Typs Classic Asphalt mit einem Durchmesser von 450 mm enthalten. Damit ist das Gerät direkt für entsprechende Trenn- und Fugenarbeiten im Straßenbau einsatzbereit.
Wie funktioniert die Wasserversorgung bei Nassschnitten?
Für die nötige Kühlung und Staubbindung bei Nassschnitten verfügt das Gerät über einen integrierten Wassertank. Dieser fasst 25 Liter und lässt sich zum einfachen Befüllen oder Reinigen abnehmen.
Welche Abmessungen und welches Gewicht hat der Fugenschneider?
Das Einsatzgewicht der Maschine liegt bei 120 kg. Die genauen Außenmaße setzen sich wie folgt zusammen:
- Länge: 1.180 mm
- Breite: 538 mm
- Höhe: 1.040 mm
