Kurzüberblick

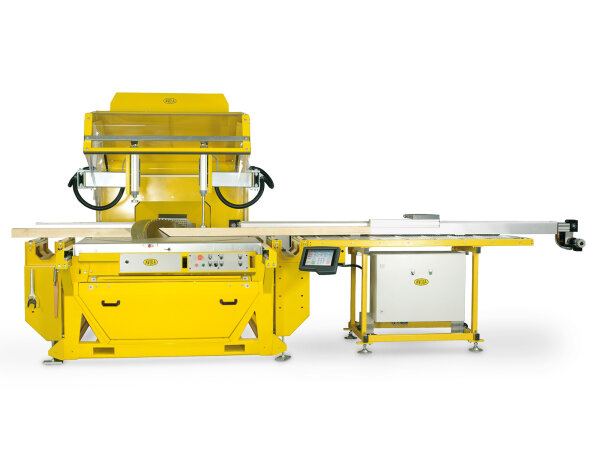

Die AVOLA Zimmereimaschine GAMA 65 V3 ist eine seitenverfahrbare Längsschnitt-, Kapp- und Gehrungssäge, die mit einem 12 kW starken Direktantrieb und einem 650 mm Hartmetallsägeblatt für die Bearbeitung schwerer Werkstücke im Holzbau ausgelegt ist.
-
Präzise Positionierung Über Längenmessanschlag und servomotorgetriebenen Materialschieber
-
Flexible Ausrichtung Elektrische Schrägverstellung und Drehteller über Servomotoren gesteuert
-
Sichere Fixierung Pneumatische Material-Spannzylinder und horizontale Andrückrollen
-
Seitenverfahrbar Maschinentisch um ca. 400 mm verschiebbar mit pneumatischer Bremseinrichtung
-
Optische Hilfen Integrierte Laser-Kappschnittanzeige zur exakten Schnittführung
Produktmerkmale
Die Konstruktion der AVOLA Zimmereimaschine GAMA 65 V3 umfasst einen direkt angetriebenen Motor sowie servomotorisch gesteuerte Komponenten für den Längenanschlag, den Drehteller und die Schrägverstellung. Für die Fixierung des Materials sorgen horizontale Andrückrollen sowie pneumatische Spannzylinder auf der linken und rechten Seite. Der Maschinentisch lässt sich um etwa 400 mm zur Seite verfahren und wird durch eine pneumatische Bremseinrichtung in der gewünschten Position gesichert.
Die Höhenverstellung des Sägeblatts erfolgt über ein mechanisches Anschlagsystem, das mit einer Maßskala ausgestattet ist. Zum Schutz des Anwenders verfügt die Maschine über eine untere Maschinenverkleidung sowie eine Maschinenhaube, die mit seitlichen PVC-Schutzvorhängen versehen ist. Der Kappschnitt wird pneumatisch ausgeführt und über eine Zweihandsteuerung bedient.
Technische Details
-
Artikelnummer BS131-GAMA65V3
-
Hersteller-Artikelnummer GAMA 65 V3
-
Motorleistung (S6 - 40%) 12 kW
-
Antriebsart Direkt
-
Motordrehzahl 3000 1/min
-
Sägeblattdrehzahl 3000 1/min
-
Schnittgeschwindigkeit 102 m/s
-
Hartmetallsägeblatt 650 mm
-
Schnitthöhe bei 90° 245 mm
-
Schnitthöhe bei 45° 164 mm
-
Schnitthöhe bei 30° 113 mm
-
Schrägverstellung 90 bis 30°
-
Drehbarer Teil des Tisches 0 bis 270°
-
Abmessungen 4,8 x 2,3 x 2,1 m
-
Absaugstutzen Durchmesser 160 mm und 125 mm
-
Unterdruck am Absauganschluss 1750 Pa
-
Lieferlängen Messsystem und Rollenbahnen 3 bis 14 m
Anwendung und Einsatzbereiche
Diese Kappsäge für schwere Werkstücke ist speziell für den Einsatz in der Zimmerei, im Holzbau und in der Massivholzverarbeitung vorgesehen. Zu den maschinell unterstützten Bearbeitungsschritten gehören das Ablängen im 90°-Winkel sowie Gehrungs- und Schifterschnitte. Darüber hinaus können Längsschnitt-Funktionen wie das Auftrennen oder das Sägen von Kehl- und Gratsparren manuell an der Maschine durchgeführt werden.
Sicherheit und Normen
-
Schallleistungspegel (DIN EN ISO 3746) Leerlauf 107,5 dB
-
Schallleistungspegel (DIN EN ISO 3746) Bearbeitung 109,1 dB
-
Emissionsschalldruck (pr EN ISO 11202 CEN TC 142) Leerlauf 92,2 dB
-
Emissionsschalldruck (pr EN ISO 11202 CEN TC 142) Bearbeitung 95,6 dB
-
Sicherheitssteuerung Zweihandsteuerung für die pneumatische Kappvorrichtung
Angaben zur Produktsicherheit
Herstellerinformationen:
AVOLA MASCHINENFABRIK
Heiskampstr. 11
Hattingen, Deutschland, 45527
info@avola.de
Häufig gestellte Fragen zur AVOLA Zimmereimaschine GAMA 65 V3
Für welche Einsatzbereiche und Schnittarten ist die AVOLA GAMA 65 V3 ausgelegt?
Diese Maschine ist speziell für den Holzbau, die Zimmerei sowie die Massivholzverarbeitung konzipiert. Sie eignet sich für das maschinelle Ablängen im 90-Grad-Winkel, für Gehrungsschnitte sowie für Schifterschnitte. Zudem können Sie Längsschnitte wie das Auftrennen oder das Sägen von Kehl- und Gratsparren manuell an der Anlage durchführen.
Welche Motorleistung und Sägeblattgröße bietet diese Längsschnittsäge?
Das Modell verfügt über einen direkt angetriebenen Motor mit einer Leistung von 12 Kilowatt. Für die Bearbeitung schwerer Werkstücke kommt ein Hartmetallsägeblatt mit einem Durchmesser von 650 Millimetern zum Einsatz.
Welche maximalen Schnitthöhen können mit der Kappsäge erreicht werden?
Die erreichbare Schnitthöhe hängt vom eingestellten Winkel ab:
- Bei 90 Grad: 245 Millimeter
- Bei 45 Grad: 164 Millimeter
- Bei 30 Grad: 113 Millimeter
Wie weit lässt sich die seitenverfahrbare Säge verschieben?
Der Maschinentisch kann um etwa 400 Millimeter zur Seite verfahren werden. Um die Säge in der gewünschten Position sicher zu fixieren, ist eine pneumatische Bremseinrichtung integriert.
Welche Bauteile der Gehrungssäge werden über Servomotoren gesteuert?
Servomotoren sorgen bei diesem Modell für eine präzise Ausrichtung verschiedener Komponenten. Dazu gehören der Längenmessanschlag beziehungsweise Materialschieber, der Drehteller sowie die elektrische Schrägverstellung des Sägeblatts.
Wie funktioniert das Längenmesssystem für den Holzbau?
Die exakte Positionierung des Materials erfolgt über einen servomotorgetriebenen Materialschieber in Kombination mit einem Längenmessanschlag. Die zugehörigen Rollenbahnen und das Messsystem sind in Lieferlängen von 3 bis 14 Metern erhältlich.
Welche Sicherheitsvorrichtungen schützen den Anwender während der Bearbeitung?
Für einen sicheren Betrieb ist die Maschine mit mehreren Schutzmechanismen ausgestattet:
- Zweihandsteuerung für die pneumatische Kappvorrichtung
- Maschinenhaube mit seitlichen PVC-Schutzvorhängen
- Untere Maschinenverkleidung
- Pneumatische Spannzylinder und horizontale Andrückrollen zur sicheren Materialfixierung
