Kurzüberblick

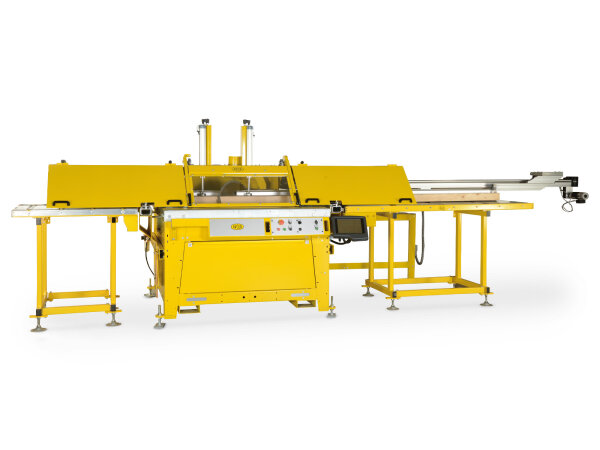

Die AVOLA Zimmereimaschine GAMA 65 K3 ist eine vollautomatische Kapp- und Gehrungssäge, die durch den integrierten Exenso Comfort Pusher eine präzise Positionierung für die Bearbeitung schwerer Werkstücke ermöglicht.
-
Steuerung Vollautomatischer Programmablauf
-
Positionierung Längenmessanschlag Exenso Comfort in der Pusher-Version
-
Antrieb Servomotoren für Drehteller und Schrägverstellung
-
Schnittführung Laser-Kappschnittanzeige
-
Bedienung Pneumatische Kappvorrichtung
Produktmerkmale
Die Konstruktion der AVOLA Zimmereimaschine GAMA 65 K3 basiert auf einem direkten Antriebssystem und nutzt Servomotoren für die exakte Steuerung des Längenanschlags, des Drehtellers sowie der elektrischen Sägeblatt-Schrägverstellung. Für die sichere Fixierung des Materials sorgen horizontale Andrückrollen auf der rechten und linken Seite sowie pneumatische, verstellbare Spannzylinder.
Die Kappsäge mit Längenmessanschlag verfügt über eine untere Maschinenverkleidung und ist mit modernen Schnittstellen in Form von USB- und LAN-Anschlüssen ausgestattet. Die pneumatische Kappvorrichtung lässt sich wahlweise über eine Zweihandsteuerung bedienen oder in einen vollautomatischen Ablauf integrieren.
Technische Details
-
Artikelnummer BS131-GAMA65K3
-
Herstellernummer GAMA 65 K3
-
Hersteller AVOLA
-
Motorleistung (S6 - 40%) 8,1 kW
-
Antriebsart Direkt
-
Motordrehzahl 3000 1/min
-
Sägeblattdrehzahl 3000 1/min
-
Schnittgeschwindigkeit 102 m/s
-
Hartmetallsägeblatt Durchmesser 650 mm
-
Schnitthöhe bei 90° 245 mm
-
Schnitthöhe bei 45° 164 mm
-
Schnitthöhe bei 30° 113 mm
-
Schrägverstellung 90 bis 30°
-
Drehbarer Teil des Tisches 20 bis 160°
-
Abmessungen 4,8 x 1,75 x 2,0 m
-
Absaugstutzen Durchmesser 125 / 80 mm
-
Unterdruck am Absauganschluss 1750 pa
-
Lieferlängen Messsystem und Rollenbahnen 3 bis 14 m
Anwendung und Einsatzbereiche
Diese Zimmereimaschine für den Holzbau ist speziell als Kappsäge für schwere Werkstücke konzipiert. Die Massivholzverarbeitung Säge wird primär für das Ablängen bei 90°, für Gehrungsschnitte sowie als Kappsäge für Schifterschnitte in der Zimmerei eingesetzt.
Lieferumfang
-
Sägeblatt Hartmetallsägeblatt 650 mm
-
Verkleidung Untere Maschinenverkleidung
-
Fixierung Horizontale Material-Andrückrollen
-
Spannsystem Pneumatische Spannzylinder
Sicherheit und Normen
-
Bedienungssicherheit Zweihandsteuerung für die pneumatische Kappvorrichtung
-
Schallleistungspegel Leerlauf (DIN EN ISO 3746) 107,5 dB
-
Schallleistungspegel Bearbeitung (DIN EN ISO 3746) 109,1 dB
-
Emissionsschalldruck Leerlauf (pr EN ISO 11202 / CEN TC 142) 92,2 dB
-
Emissionsschalldruck Bearbeitung (pr EN ISO 11202 / CEN TC 142) 95,6 dB
Angaben zur Produktsicherheit
Herstellerinformationen:
AVOLA MASCHINENFABRIK
Heiskampstr. 11
Hattingen, Deutschland, 45527
info@avola.de
Häufig gestellte Fragen zur AVOLA GAMA 65 K3 Zimmereimaschine
Für welche Einsatzbereiche eignet sich diese Kappsäge?
Diese Maschine ist speziell für den professionellen Holzbau und Zimmereien konzipiert. Sie eignet sich hervorragend für die Bearbeitung schwerer Werkstücke in der Massivholzverarbeitung. Zu den Hauptanwendungen zählen das Ablängen im 90-Grad-Winkel sowie präzise Gehrungs- und Schifterschnitte.
Wie funktioniert die Längenmessung bei diesem Modell?
Die Positionierung erfolgt über den integrierten Längenmessanschlag Exenso Comfort in der Pusher-Version. Ein Materialschieber, der von einem Servomotor angetrieben wird, sorgt dabei für die exakte Ausrichtung der Werkstücke innerhalb des vollautomatischen Programmablaufs.
Welche Schnitthöhen erreicht die Säge bei verschiedenen Winkeln?
Mit dem 650 Millimeter großen Hartmetallsägeblatt erzielen Sie folgende maximale Schnitthöhen:
- 245 Millimeter bei einem 90-Grad-Winkel
- 164 Millimeter bei einem 45-Grad-Winkel
- 113 Millimeter bei einem 30-Grad-Winkel
Wie wird die Sicherheit bei der Bedienung gewährleistet?
Für einen sicheren Arbeitsablauf ist die pneumatische Kappvorrichtung mit einer Zweihandsteuerung ausgestattet. Zudem fixieren horizontale Andrückrollen auf beiden Seiten sowie verstellbare pneumatische Spannzylinder das Material während des Schnitts zuverlässig. Eine untere Maschinenverkleidung bietet zusätzlichen Schutz vor Eingriffen.
Über welche Antriebsleistung verfügt die Anlage?
Die Maschine ist mit einem Direktantrieb ausgestattet. Der Motor liefert eine Leistung von 8,1 Kilowatt. Sowohl die Motordrehzahl als auch die Sägeblattdrehzahl liegen bei 3000 Umdrehungen pro Minute, was eine Schnittgeschwindigkeit von 102 Metern pro Sekunde ermöglicht.
Bietet die Steuerung moderne Schnittstellen für die Datenübertragung?
Ja, die Anlage ist mit aktuellen Anschlüssen ausgestattet. Für den Datenaustausch und die Integration in bestehende Netzwerke stehen ein USB-Anschluss sowie ein LAN-Port zur Verfügung.
Welche Anforderungen stellt die Maschine an die Absaugung?
Für eine saubere Arbeitsumgebung besitzt die Säge zwei Absaugstutzen mit Durchmessern von 125 und 80 Millimetern. Der erforderliche Unterdruck am Anschluss muss 1750 Pascal betragen.
