Kurzüberblick

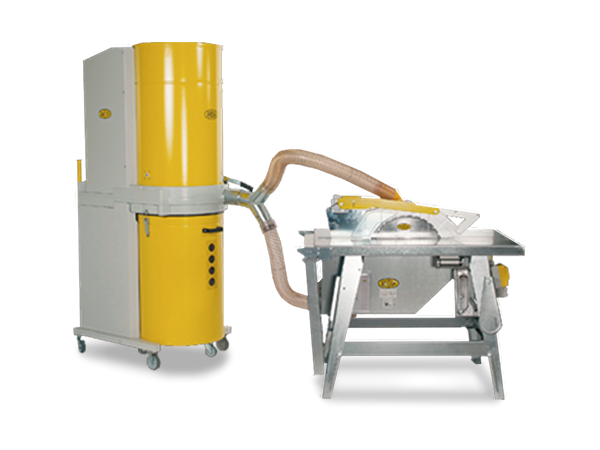

Die AVOLA Compact-Filter CF 4 3422 Absauganlage für Baukreissägen dient der vorschriftsmäßigen Späneabsaugung und Filterung von gesundheitsgefährdendem Holzstaub in geschlossenen Räumen.
-
Zertifizierung Staubabsaugung Baukreissäge BG-geprüft (Reststaubgehaltstufe 2)
-
Filtertechnik Taschenfilter Baukreissäge mit 3,5 m² Filterfläche
-
Abreinigung Manuelle Filterabreinigung durch Hand-Abrüttelung
-
Kontrolle Integriertes Unterdruckmanometer zur Leistungsüberwachung
-
Auslegung Konzipiert für den Dauerbetrieb an Holzbearbeitungsmaschinen
Produktmerkmale
Die Absauganlage für Baukreissägen ist mit einem großflächigen Taschenfilter ausgestattet, der eine Filterfläche von 3,5 Quadratmetern aufweist. Die Filterabreinigung erfolgt mechanisch über eine integrierte Hand-Abrüttelung. Ein verbautes Unterdruckmanometer ermöglicht es Ihnen, die Absaugleistung auch während des laufenden Betriebes kontinuierlich zu überwachen.
Beim Betrieb an einer AVOLA Baukreissäge werden die anfallenden Späne an zwei Punkten erfasst: am unteren Schutzkasten sowie oben an der Schutzhaube. Um das Gerät an die Säge anzuschließen, ist die separat erhältliche Absaugvorrichtung AV 1-2 zwingend erforderlich. Diese beinhaltet den passenden Absaugtrichter, eine Spezialschutzhaube mit Absaugstutzen, einen 1,5 Meter langen Absaugschlauch (80 mm Durchmesser), vier Schlauchschellen sowie einen Y-Verteiler (2 x 80/100 mm).
Technische Details
-
Artikelnummer BS131-03422
-
Herstellernummer 3422
-
Hersteller AVOLA
-
Netzspannung 230 V (1-phasiger Wechselstrom)
-
Frequenz 50 Hz
-
Leistungsaufnahme 0,75 kW
-
Stromaufnahme 4,85 A
-
Betriebsart Dauerbetrieb
-
Filterfläche 3,5 m²
-
Nennvolumenstrom 700 m³/h
-
Zugehöriger Unterdruck 1.380 Pa (vor dem Ventilator bei Nennvolumenstrom)
-
Mindestvolumenstrom 565 m³/h
-
Zugehöriger Unterdruck 1.560 Pa (vor dem Ventilator bei Mindestvolumenstrom)
-
Abmessungen (L x B x H) 1085 x 650 x 1974 mm
-
Gewicht 96 kg
-
Messflächenschalldruckpegel 82 dB (A)
-
Schall-Leistungspegel 89 dB (A)
-
Umgebungsbedingungen 0° bis 40° C
Anwendung und Einsatzbereiche
Der AVOLA Compact-Filter CF 4 ist speziell für die spanende Holzbearbeitung konzipiert. Er wird eingesetzt, um Holzstaub und Sägespäne beim Betrieb von Holzbearbeitungsmaschinen in geschlossenen Räumen abzusaugen. Die Anlage dient als passgenaues Zubehör für AVOLA Baukreissägen, um die von der Berufsgenossenschaft vorgeschriebene wirksame Absauge- und Filtereinrichtung sicherzustellen.
Sicherheit und Normen
-
Prüfsiegel BG-Prüfzertifikat
-
Staubklasse Reststaubgehaltstufe 2 (0,2 mg/m³)
-
Systemprüfung Die Kombination aus AVOLA Baukreissäge und Compact-Filter CF 4-1 besitzt das BG-Prüfzertifikat holzstaubgeprüft
Angaben zur Produktsicherheit
Herstellerinformationen:
AVOLA MASCHINENFABRIK
Heiskampstr. 11
Hattingen, Deutschland, 45527
info@avola.de
Häufig gestellte Fragen zur AVOLA CF 4 Absauganlage
Für welche Maschinen ist der AVOLA Compact-Filter CF 4 geeignet?
Die Anlage ist speziell für die Absaugung von Holzstaub und Sägespänen an Holzbearbeitungsmaschinen konzipiert. Sie dient als passgenaues Zubehör für AVOLA Baukreissägen, um diese vorschriftsmäßig im Dauerbetrieb in geschlossenen Räumen nutzen zu können.
Welche Zertifizierungen besitzt die Staubabsaugung?
Das Gerät verfügt über ein BG-Prüfzertifikat und erfüllt die strengen Anforderungen der Reststaubgehaltstufe 2 (0,2 mg/m³). Wenn Sie die Anlage in Kombination mit einer AVOLA Baukreissäge betreiben, ist das gesamte System offiziell als "holzstaubgeprüft" zertifiziert.
Warum wird eine spezielle Absauganlage statt eines herkömmlichen Staubsaugers benötigt?
Bei der spanenden Holzbearbeitung entsteht gesundheitsgefährdender Holzstaub. Die Berufsgenossenschaft schreibt daher für den Einsatz von Holzbearbeitungsmaschinen in geschlossenen Räumen eine wirksame, geprüfte Absaug- und Filtereinrichtung vor. Der Compact-Filter CF 4 erfüllt genau diese arbeitsschutzrechtlichen Vorgaben.
Welches Zubehör wird für den Anschluss an eine AVOLA Baukreissäge benötigt?
Um die Absauganlage mit der Säge zu verbinden, ist die separat erhältliche Absaugvorrichtung AV 1-2 zwingend erforderlich. Dieses Set beinhaltet:
- einen passenden Absaugtrichter
- eine Spezialschutzhaube mit Absaugstutzen
- einen 1,5 Meter langen Absaugschlauch mit 80 mm Durchmesser
- vier Schlauchschellen
- einen Y-Verteiler (2 x 80/100 mm)
Wie funktioniert die Filterreinigung bei diesem Modell?
Die Anlage ist mit einem großflächigen Taschenfilter ausgestattet, der eine Filterfläche von 3,5 Quadratmetern bietet. Die Abreinigung des Filters erfolgt rein mechanisch und unkompliziert über eine integrierte Hand-Abrüttelung.
Wie lässt sich die Leistung der Späneabsaugung überwachen?
Das Gerät ist mit einem integrierten Unterdruckmanometer ausgestattet. Dieses Instrument ermöglicht es Ihnen, die aktuelle Absaugleistung jederzeit kontinuierlich zu kontrollieren, selbst während die Maschine im laufenden Betrieb ist.
Welche Stromversorgung wird für den Betrieb vorausgesetzt?
Die Absauganlage benötigt einen Standard-Stromanschluss mit 230 V (1-phasiger Wechselstrom) bei einer Frequenz von 50 Hz. Die Leistungsaufnahme des Geräts liegt bei 0,75 kW, während die Stromaufnahme 4,85 A beträgt.
