Kurzüberblick

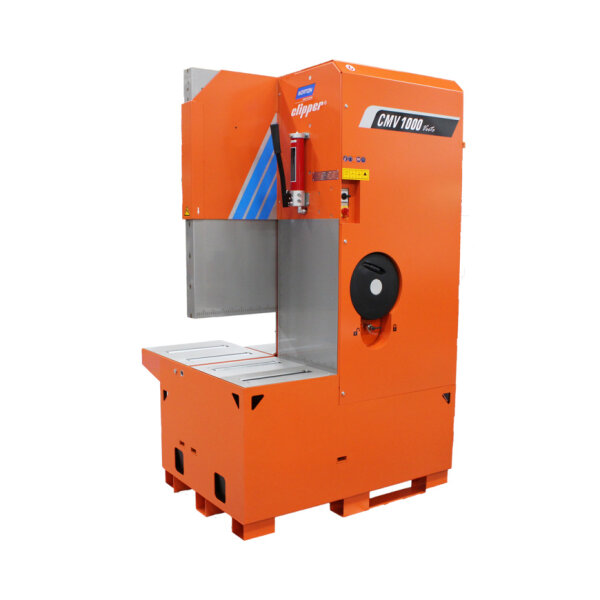

Die Norton Clipper Vertikalsäge CMV 1000 Verto 70184607717 ist eine robuste Blocksteinsäge für das vertikale Trennen großformatiger Steinblöcke mit einer Schnitthöhe von bis zu 650 mm. Ausgestattet mit einem 7,5 kW starken Motor und einem hydraulisch absenkbaren Walzentisch, ermöglicht die Maschine präzise Nass- und Trockenschnitte auf der Baustelle, ohne dass das Material gekippt werden muss.
-
Schnitthöhe Bis zu 650 mm Materialhöhe in einem Durchgang
-
Antrieb Leistungsstarker 400 V Motor mit 7,5 kW (10 PS)
-
Flexibilität Für Nassschnitt und Trockenschnitt ausgelegt
-
Ausstattung Inklusive hydraulischem Walzentisch zur Materialplatzierung
Produktmerkmale
Die Konstruktion der Norton Clipper Vertikalsäge CMV 1000 Verto 70184607717 ist auf die Handhabung schwerer Materialien ausgelegt. Der integrierte hydraulische Walzentisch beschleunigt und vereinfacht die Platzierung der Werkstücke erheblich. Für eine hohe Maßgenauigkeit beim Schneiden verfügt die Steinsäge über lasergravierte Längenmaße.
Um die Mobilität auf der Baustelle zu gewährleisten, ist die Maschine mit einer zentral angebrachten Kranöse sowie eingebauten Staplertaschen im Format 800 x 1.200 mm ausgestattet. Ein versenktes Handrad schützt die Mechanik und reduziert das Risiko von Transportschäden. Für den staubarmen Trockenschnitt ist ein Staubsaugeranschluss in die Maschine integriert.
Technische Details
-
Artikelnummer BS113-70184607717
-
Herstellernummer 70184607717
-
Hersteller Norton Clipper
-
Netzspannung 400 V ~3
-
Motorleistung 7,5 kW (10 PS)
-
Maximaler Blattdurchmesser 100 mm
-
Blattaufnahme 60 mm
-
Maximale Materialhöhe 650 mm
-
Maximale Schnitttiefe 650 mm
-
Maximale Schnittlänge 425 mm
-
Drehzahl Schneidwelle 900 min-1
-
Abmessungen (L x B x H) 1.200 x 800 x 1.995 mm
-
Gewicht 583 kg
Anwendung und Einsatzbereiche
Die Blocksteinsäge ist speziell für das vertikale Trennen von großformatigen Steinblöcken konzipiert. Sie durchtrennt selbst schwerste Kalksandsteinblöcke zuverlässig. Die Maschine ist sowohl für den Trockenschnitt als auch für den Nassschnitt auf Baustellen vorgesehen.
Lieferumfang
-
Diamantscheibe Ø 900 mm Classic Universal Laser
-
Tisch Hydraulischer Walzentisch
Sicherheit und Normen
Für eine maximale Anwendersicherheit während des Betriebs ist der Schneidkopf der Vertikalsäge permanent ummantelt.
Angaben zur Produktsicherheit
Herstellerinformationen:
Saint-Gobain Abrasives GmbH
Birkenstraße 45-49
Wesseling, Deutschland, 50389
Häufig gestellte Fragen zur Norton Clipper Vertikalsäge CMV 1000 Verto
Welche maximale Schnitthöhe erreicht die Blocksteinsäge?
Die Maschine durchtrennt großformatige Steinblöcke bis zu einer Höhe von 650 mm in einem einzigen Durchgang. Ein Kippen des Materials ist dabei nicht erforderlich. Die maximale Schnittlänge beträgt 425 mm.
Ist die Steinsäge für den Nassschnitt und Trockenschnitt geeignet?
Ja, Sie können die Säge flexibel für beide Verfahren auf der Baustelle einsetzen. Für ein staubarmes Arbeiten während des Trockenschnitts verfügt das Gerät über einen integrierten Staubsaugeranschluss.
Welchen Vorteil bietet der hydraulische Walzentisch?
Der integrierte Walzentisch erleichtert und beschleunigt die Positionierung schwerer Werkstücke erheblich. Er lässt sich hydraulisch absenken, was die Handhabung massiver Blöcke wie Kalksandstein deutlich vereinfacht.
Welche Diamanttrennscheibe ist im Lieferumfang enthalten?
Im Lieferumfang ist eine Diamantscheibe des Typs Classic Universal Laser mit einem Durchmesser von 900 mm enthalten.
Die Maschine fasst maximal folgende Maße:
- Maximaler Blattdurchmesser: 1.000 mm
- Blattaufnahme: 60 mm
Welche Leistung erbringt der Motor der Vertikalsäge?
Die Säge wird mit einer Netzspannung von 400 Volt betrieben. Der Motor liefert eine Leistung von 7,5 kW, was 10 PS entspricht. Die Schneidwelle erreicht dabei eine Drehzahl von 900 Umdrehungen pro Minute.
Wie lässt sich die Maschine auf der Baustelle transportieren?
Für eine hohe Mobilität der 583 kg schweren Steinsäge ist diese mit mehreren Transporthilfen ausgestattet:
- Zentral angebrachte Kranöse
- Integrierte Staplertaschen im Format 800 x 1.200 mm
- Räder-Kit für das Bewegen auf ebenem Untergrund
Zusätzlich schützt ein versenktes Handrad die Mechanik vor Transportschäden.
Welche Sicherheitsmerkmale bietet die Säge während des Betriebs?
Um eine maximale Sicherheit für den Anwender zu gewährleisten, ist der Schneidkopf der Maschine permanent ummantelt. Zudem unterstützen lasergravierte Längenmaße ein präzises und kontrolliertes Schneiden.
