Kurzüberblick

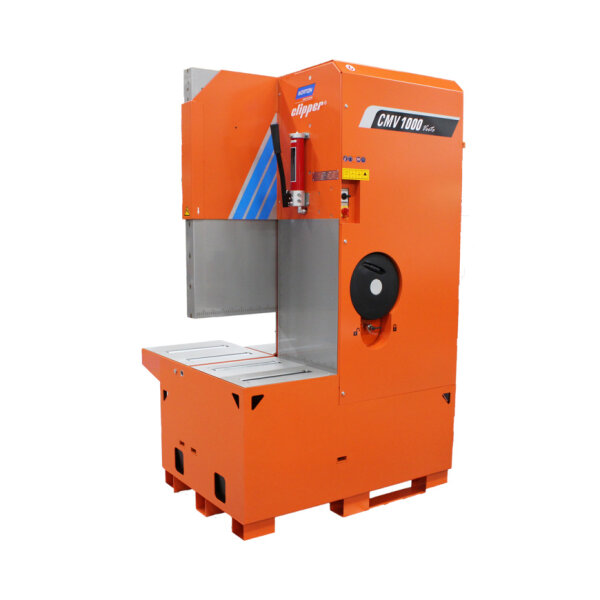

Die Norton Clipper Vertikalsäge CMV 1000 Verto 70184603243 Basisversion ist eine leistungsstarke Blocksteinsäge, die für das vertikale Trennen großformatiger Steinblöcke im Nassschnitt und Trockenschnitt konstruiert wurde. Mit einer maximalen Schnitttiefe von 650 mm durchtrennen Sie selbst schwere Kalksandsteinblöcke, ohne das Material kippen zu müssen.
-
Schnitttiefe Bis zu 650 mm
-
Betriebsart Nassschnitt und Trockenschnitt
-
Motorleistung 7,5 kW bei 400 V
-
Ausführung Basisversion ohne Walzentisch und Räder-Kit
Produktmerkmale
Die Konstruktion dieser Steinsäge ist auf eine hohe Beweglichkeit auf der Baustelle ausgelegt. Für den Transport verfügt die Maschine über eine zentral angebrachte Kranöse sowie integrierte Staplertaschen mit den Maßen 800 x 1.200 mm. Ein versenktes Handrad reduziert das Risiko von Transportschäden an der Mechanik.
Um präzise Schnitte zu gewährleisten, ist die Säge mit laser-gravierten Längenmaßen ausgestattet. Für den Trockenschnitt steht ein integrierter Staubsaugeranschluss zur Verfügung. Der Schneidkopf ist permanent ummantelt, was die Anwendersicherheit während des Betriebs erhöht. Da es sich um die Basisversion handelt, wird die Maschine ohne hydraulischen Walzentisch und ohne Räder-Kit ausgeliefert.
Technische Details
-
Artikelnummer BS113-70184603243
-
Herstellernummer 70184603243
-
Hersteller Norton Clipper
-
Netzspannung 400 V ~3
-
Motorleistung 7,5 kW (10 PS)
-
Maximaler Blattdurchmesser 100 mm
-
Blattaufnahme 60 mm
-
Maximale Materialhöhe 650 mm
-
Maximale Schnitttiefe 650 mm
-
Maximale Schnittlänge 425 mm
-
Drehzahl Schneidwelle 900 min-1
-
Abmessungen (L x B x H) 1.200 x 800 x 1.995 mm
-
Gewicht 583 kg
Anwendung und Einsatzbereiche
Diese Vertikalsäge ist für die Bearbeitung von Baumaterialien direkt auf der Baustelle vorgesehen. Sie dient dem vertikalen Trennen großformatiger Steinblöcke. Insbesondere für das Schneiden von schweren Kalksandsteinblöcken ist die Maschine ausgelegt.
Lieferumfang
Im Lieferumfang der Basisversion ist eine Diamanttrennscheibe für die Steinsäge enthalten.
-
Diamantscheibe Ø 900 mm Classic Universal Laser
Angaben zur Produktsicherheit
Herstellerinformationen:
Saint-Gobain Abrasives GmbH
Birkenstraße 45-49
Wesseling, Deutschland, 50389
Häufig gestellte Fragen zur Norton Clipper CMV 1000 Verto
Wofür eignet sich diese Vertikalsäge?
Diese Maschine ist speziell für das vertikale Trennen von großformatigen Steinblöcken konzipiert. Sie eignet sich besonders gut für die Bearbeitung von schweren Kalksandsteinblöcken direkt auf der Baustelle. Dabei können Sie die Säge flexibel für den Nassschnitt sowie den Trockenschnitt einsetzen.
Welche maximale Schnitttiefe erreicht die Blocksteinsäge?
Die Säge bietet eine maximale Schnitttiefe von 650 mm. Dies entspricht exakt der maximalen Materialhöhe, sodass Sie selbst große Blöcke in einem einzigen Durchgang durchtrennen können, ohne das schwere Material kippen zu müssen. Die maximale Schnittlänge liegt bei 425 mm.
Was beinhaltet die Basisversion der Maschine?
Da es sich um die Basisversion handelt, wird die Steinsäge ohne hydraulischen Walzentisch und ohne Räder-Kit ausgeliefert. Im Lieferumfang ist jedoch bereits eine Diamanttrennscheibe des Typs Classic Universal Laser mit einem Durchmesser von 900 mm enthalten.
Welche Stromversorgung wird für den Betrieb benötigt?
Für den Betrieb benötigen Sie einen Starkstromanschluss. Die Netzspannung liegt bei 400 V (~3). Der Motor liefert dabei eine Leistung von 7,5 kW, was 10 PS entspricht.
Wie lässt sich die Steinsäge auf der Baustelle transportieren?
Trotz eines Eigengewichts von 583 kg ist die Maschine für eine hohe Mobilität ausgelegt. Für den sicheren Transport stehen Ihnen folgende Vorrichtungen zur Verfügung:
- Zentral angebrachte Kranöse
- Integrierte Staplertaschen mit den Maßen 800 x 1.200 mm
- Versenktes Handrad zum Schutz der Mechanik vor Transportschäden
Welche Schutzmaßnahmen bietet die Maschine für den Anwender?
Die Anwendersicherheit wird während des Betriebs durch einen permanent ummantelten Schneidkopf gewährleistet. Wenn Sie die Säge für den Trockenschnitt einsetzen, können Sie zudem den integrierten Staubsaugeranschluss nutzen, um die Staubbelastung am Arbeitsplatz zu minimieren.
Welche Abmessungen hat die Säge und welche Trennscheiben passen?
Die Vertikalsäge weist folgende technische Maße auf:
- Abmessungen (L x B x H): 1.200 x 800 x 1.995 mm
- Maximaler Blattdurchmesser: 1.000 mm
- Blattaufnahme: 60 mm
