Kurzüberblick

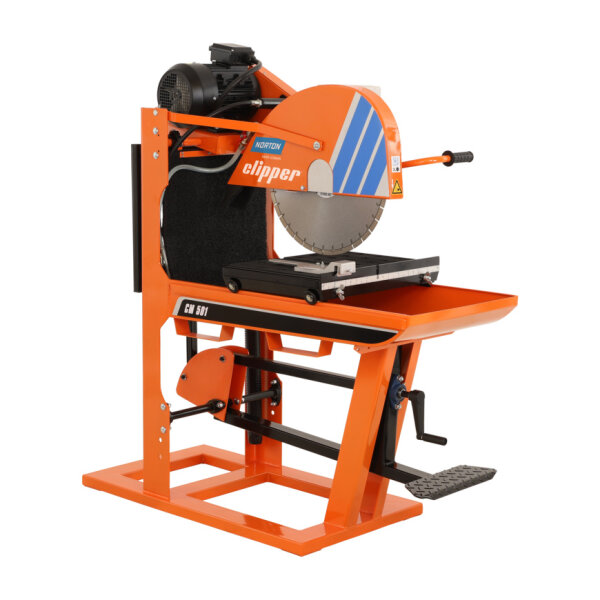

Die Norton Clipper Steintrennmaschine CM501 MAJOR I 70184628233 230 V ist eine elektrisch betriebene Blocksteinsäge für den Nassschnitt, die für präzise Trennarbeiten mit einer maximalen Schnitttiefe von 195 mm ausgelegt ist. Die Konstruktion verfügt über einen integrierten Rolltisch sowie einen robusten Keilriemenantrieb, der eine optimierte Kraftübertragung sicherstellt.
-
Antrieb Elektrischer Motor mit 4 kW (5,5 PS) Leistung
-
Schnitttiefe Maximal 195 mm bei 90° und 45°
-
Blattaufnahme Ausgelegt für Trennscheiben mit 500 mm Durchmesser
-
Transport Serienmäßige Staplertaschen für die Aufnahme per Palettengabel
Produktmerkmale
Die Norton Clipper Steintrennmaschine CM501 MAJOR I 70184628233 230 V ist mit einem Rolltisch ausgestattet, der über eine rutschfeste Auflage verfügt. Die Führung des Tisches erfolgt über patentierte, schrägstehende und nachstellbare Laufrollen, die einen akkuraten und stabilen Schnitt unterstützen. Zudem ist die Schnittführung der Maschine verstellbar konstruiert.
Für die erleichterte Bedienung bei einem hohen Schneidaufkommen ist ein Fußpedal integriert. Die Kraftübertragung wird durch einen robusten Keilriemenantrieb realisiert. Die Wartung des Nassschneidetisches wird durch einen einfachen Zugang zur Wasserpumpe vereinfacht. Der Transport der Steinsäge erfolgt sicher über die integrierten Staplertaschen mittels Palettengabel.
Technische Details
-
Artikelnummer BS113-70184628233
-
Herstellernummer 70184628233
-
Hersteller Norton Clipper
-
Motor Elektrisch
-
Netzspannung 230-400 V~3
-
Motorleistung 4 kW (5,5 PS)
-
Maximaler Blattdurchmesser 500 mm
-
Blattaufnahme 25,4 mm
-
Drehzahl Schneidwelle 1.900 min-1
-
Maximale Schnitttiefe (90° / 45°) 195 mm
-
Maximale Schnittlänge 500 mm
-
Maximale Materialhöhe 355 mm
-
Abmessungen Schneidtisch 580 x 420 mm
-
Abmessungen (L x B x H) 1.480 x 610 x 1.550 mm
-
Gewicht 163 kg
Sicherheit und Normen
-
Hand-Arm-Vibrationen < 2,5 m/s²
-
Schallleistungspegel 97 dB(A)
-
Schalldruckpegel 81 dB(A)
Angaben zur Produktsicherheit
Herstellerinformationen:
Saint-Gobain Abrasives GmbH
Birkenstraße 45-49
Wesseling, Deutschland, 50389
Häufig gestellte Fragen zur Norton Clipper Steintrennmaschine CM501
Mit welcher Netzspannung wird die Norton Clipper CM501 MAJOR I betrieben?
Die Maschine ist für eine Netzspannung von 230 bis 400 V ausgelegt. Der elektrische Motor liefert dabei eine Leistung von 4 kW, was 5,5 PS entspricht.
Welche maximale Schnitttiefe und Schnittlänge bietet diese Tischsäge?
Mit diesem Modell erreichen Sie eine maximale Schnitttiefe von 195 mm. Dieser Wert gilt sowohl für gerade Schnitte im 90-Grad-Winkel als auch für 45-Grad-Schnitte. Die maximale Schnittlänge der Säge beträgt 500 mm bei einer maximalen Materialhöhe von 355 mm.
Welche Trennscheiben passen auf den Nassschneidetisch?
Die Blattaufnahme der Maschine ist für Trennscheiben mit einem maximalen Durchmesser von 500 mm konzipiert. Die Bohrung beziehungsweise Blattaufnahme muss dabei exakt 25,4 mm betragen. Die Schneidwelle arbeitet mit einer Drehzahl von 1.900 Umdrehungen pro Minute.
Welche Eigenschaften zeichnen den Rolltisch dieser Profi-Steinsäge aus?
Der integrierte Rolltisch mit den Abmessungen 580 x 420 mm bietet mehrere Merkmale für präzises Arbeiten:
- Rutschfeste Auflage für einen sicheren Halt des Materials
- Führung über patentierte, schrägstehende Laufrollen
- Möglichkeit zum Nachstellen der Laufrollen für dauerhafte Präzision
- Verstellbare Schnittführung zur Anpassung an verschiedene Anforderungen
Wie lässt sich die elektrische Blocksteinsäge sicher transportieren?
Für einen sicheren und unkomplizierten Transport ist die Maschine serienmäßig mit speziellen Staplertaschen ausgestattet. Dadurch kann sie problemlos mit einer Palettengabel aufgenommen und bewegt werden. Das Eigengewicht der Säge liegt bei 163 kg.
Welche Funktionen erleichtern die Bedienung und Wartung im professionellen Einsatz?
Für ein hohes Schneidaufkommen verfügt das Gerät über ein integriertes Fußpedal, das die Handhabung deutlich vereinfacht. Die Kraftübertragung erfolgt zuverlässig über einen robusten Keilriemenantrieb. Zudem ist die Wasserpumpe für anfallende Wartungsarbeiten besonders leicht zugänglich konstruiert.
Welche Werte erreicht die Steintrennmaschine bei Schallemissionen und Vibrationen?
Die Maschine weist folgende Sicherheits- und Emissionswerte auf:
- Die Hand-Arm-Vibrationen liegen unter 2,5 m/s²
- Der gemessene Schallleistungspegel beträgt 97 dB(A)
- Der Schalldruckpegel liegt bei 81 dB(A)
