Kurzüberblick

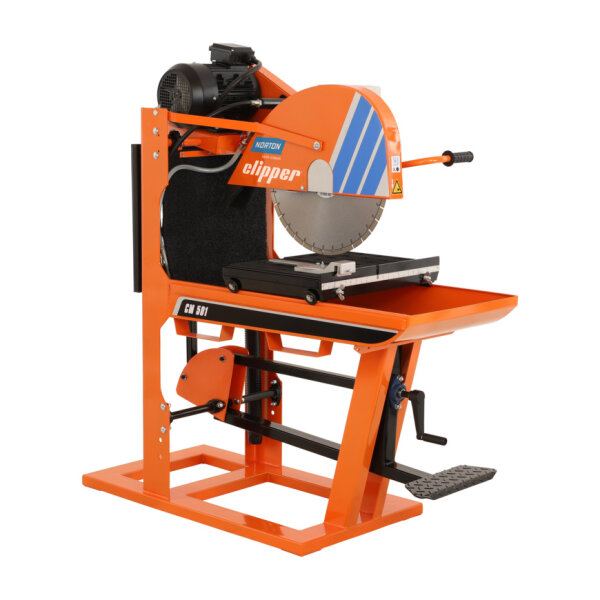

Die Norton Clipper Steintrennmaschine CM501 Major 70184627018 ist ein elektrisch betriebener Nassschneidetisch mit einem 400-V-Anschluss, der für präzise Trennarbeiten mit einer maximalen Schnitttiefe von 195 mm konstruiert wurde.
-
Leistungsstarker Antrieb Elektrischer Motor mit 4 kW Leistung
-
Präzise Führung Rolltisch ausgestattet mit einer rutschfesten Auflage
-
Optimierte Kraftübertragung Robuster Keilriemenantrieb
-
Komfortable Bedienung Integriertes Fußpedal für hohes Schneidaufkommen
Konstruktion und Ausstattung
Die Steinsäge verfügt über einen Rolltisch, der auf patentierten, schrägstehenden und nachstellbaren Laufrollen geführt wird. Diese Konstruktion ermöglicht in Kombination mit der verstellbaren Schnittführung akkurate und stabile Schnitte. Für den Antrieb der Schneidwelle sorgt ein Keilriemenantrieb, der eine optimierte Kraftübertragung auf das Sägeblatt sicherstellt.
Um die Wartung der Maschine zu erleichtern, ist der Zugang zur Wasserpumpe einfach zugänglich gestaltet. Die Bedienung wird durch ein Fußpedal unterstützt, was insbesondere bei einem hohen Schneidaufwand eine Entlastung bietet. Für den sicheren Transport ist das Fahrgestell mit serienmäßigen Staplertaschen ausgestattet, die eine problemlose Aufnahme per Palettengabel ermöglichen.
Technische Details
-
Artikelnummer BS113-70184627018
-
Herstellernummer 70184627018
-
Hersteller Norton Clipper
-
Motorart Elektrisch
-
Netzspannung 400 V
-
Motorleistung 4 kW (5,5 PS)
-
Maximaler Blattdurchmesser 500 mm
-
Blattaufnahme 25,4 mm
-
Drehzahl Schneidwelle 1.900 min-1
-
Maximale Schnitttiefe (90° / 45°) 195 mm
-
Maximale Schnittlänge 500 mm
-
Maximale Materialhöhe 355 mm
-
Abmessungen Schneidtisch 580 x 420 mm
-
Abmessungen (L x B x H) 1.480 x 610 x 1.550 mm
-
Gewicht 165 kg
-
Hand-Arm-Vibrationen < 2,5 m/s²
-
Schallleistungspegel 97 dB(A)
-
Schalldruckpegel 81 dB(A)
Angaben zur Produktsicherheit
Herstellerinformationen:
Saint-Gobain Abrasives GmbH
Birkenstraße 45-49
Wesseling, Deutschland, 50389
Häufig gestellte Fragen zur Norton Clipper CM501 Major Steintrennmaschine
Welche maximale Schnitttiefe und Schnittlänge bietet die Maschine?
Die Steinsäge erreicht eine maximale Schnitttiefe von 195 mm, die sowohl bei 90-Grad- als auch bei 45-Grad-Schnitten gilt. Die maximale Schnittlänge liegt bei 500 mm, während die Materialhöhe bis zu 355 mm betragen darf.
Welchen Durchmesser und welche Aufnahme benötigt das Sägeblatt?
Für diesen Nassschneidetisch benötigen Sie ein Trennblatt mit folgenden Spezifikationen:
- Maximaler Blattdurchmesser: 500 mm
- Blattaufnahme (Bohrung): 25,4 mm
Über welche Motorleistung und Antriebsart verfügt die Steinsäge?
Das Gerät wird von einem 400-Volt-Elektromotor mit einer Leistung von 4 kW (entspricht 5,5 PS) angetrieben. Die Kraftübertragung auf die Schneidwelle erfolgt über einen robusten Keilriemenantrieb, der eine Drehzahl von 1.900 Umdrehungen pro Minute sicherstellt.
Wie wird die Steintrennmaschine bei hohem Schneidaufkommen bedient?
Um Sie bei intensiven und langwierigen Arbeiten zu entlasten, ist die Säge mit einem integrierten Fußpedal ausgestattet. Dies ermöglicht eine komfortable Bedienung, während der Rolltisch mit seiner rutschfesten Auflage das Material sicher in Position hält.
Wie wird ein akkurater Schnitt bei der CM501 Major sichergestellt?
Die hohe Präzision wird durch das Zusammenspiel einer verstellbaren Schnittführung und eines speziellen Rolltisches erreicht. Dieser Tisch wird auf patentierten, schrägstehenden und nachstellbaren Laufrollen geführt, was besonders stabile Trennarbeiten garantiert.
Wie lässt sich die 165 kg schwere Maschine sicher transportieren?
Für einen sicheren und unkomplizierten Transport auf der Baustelle ist das Fahrgestell serienmäßig mit Staplertaschen versehen. Dadurch können Sie das Gerät problemlos mit einer Palettengabel oder einem Gabelstapler anheben und versetzen.
Ist die Wartung der Wasserpumpe bei diesem Nassschneidetisch aufwendig?
Nein, die Konstruktion ist bewusst wartungsfreundlich gehalten. Der Zugang zur Wasserpumpe ist einfach und direkt gestaltet, sodass Sie anfallende Reinigungs- oder Wartungsarbeiten schnell und ohne großen Aufwand durchführen können.
