Kurzüberblick

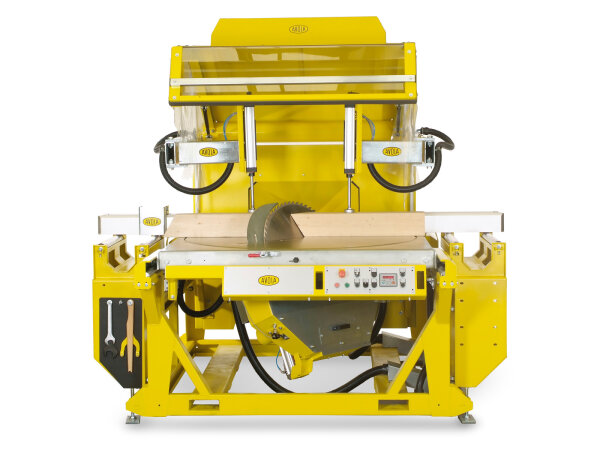

Die AVOLA Zimmereimaschine GAMA 65 V ist eine seitenverfahrbare Längs-, Kapp- und Gehrungssäge mit einem 12 kW starken Direktantrieb und einer maximalen Schnitthöhe von 245 mm.
-
Maschinentyp Längs-, Kapp- und Gehrungssäge
-
Motorleistung 12 kW (Direktantrieb)
-
Schnitthöhe Bis zu 245 mm bei 90°
-
Sägeblatt Hartmetall (HM), 650 mm Durchmesser
-
Tischfunktion Seitenverfahrbar um ca. 400 mm mit pneumatischer Bremseinrichtung
-
Bedienung Pneumatische Kappvorrichtung über Zweihand-Steuerung
Produktmerkmale
Die Abbundkreissäge 650mm verfügt über einen Drehteller mit einem Schwenkbereich von 0 bis 270 Grad sowie eine elektrische Sägeblatt-Schrägverstellung von 90 bis 30 Grad. Für präzise Schnitte ist die Profi Kappsäge mit Laseranzeige ausgestattet. Die Sägeblatt-Höhenverstellung erfolgt über ein mechanisches Anschlagsystem, dessen Werte über eine integrierte Maßskala abgelesen werden.
Werkstücke werden durch pneumatische Spannzylinder auf der rechten und linken Seite sicher fixiert. Die Gehrungssäge pneumatisch ist zudem mit einer Maschinenhaube versehen, die über seitliche PVC-Schutzvorhänge verfügt.
Technische Details
-
Artikelnummer BS131-GAMA65V
-
Herstellernummer GAMA 65 V
-
Hersteller AVOLA
-
Motorleistung 12 kW (S6 - 40%)
-
Antriebsart Direkt
-
Motordrehzahl 3.000 1/min
-
Sägeblattdrehzahl 3.000 1/min
-
Schnittgeschwindigkeit 102 m/s
-
Sägeblattdurchmesser 650 mm (Hartmetall)
-
Schnitthöhe bei 90° 245 mm
-
Schnitthöhe bei 45° 164 mm
-
Schnitthöhe bei 30° 113 mm
-
Tischabmessungen 1,5 x 1,5 x 0,9 m
-
Schrägverstellung 90 bis 30°
-
Drehbarer Tischbereich 0 bis 270°
-
Absauganschluss 160 / 125 mm
-
Unterdruck Absaugung 1750 Pa
Anwendung und Einsatzbereiche
Diese seitenverfahrbare Kappsäge Zimmerei ist als Holzbearbeitungsmaschine für Längs-, Kapp- und Gehrungsschnitte konzipiert. Die Untertischkappsäge 12 kW ermöglicht durch ihre Schrägverstellung und den Drehteller komplexe Schnittführungen im professionellen Abbund.
Sicherheit und Normen
-
Schallleistungspegel (DIN EN ISO 3746) 107,5 dB (Leerlauf) / 109,1 dB (Bearbeitung)
-
Emissionsschalldruck (pr EN ISO 11202 / CEN TC 142) 92,2 dB (Leerlauf) / 95,6 dB (Bearbeitung)
-
Sicherheitsausstattung Zweihand-Steuerung für die pneumatische Kappvorrichtung
-
Schutzvorrichtung Maschinenhaube mit PVC-Schutzvorhängen
Angaben zur Produktsicherheit
Herstellerinformationen:
AVOLA MASCHINENFABRIK
Heiskampstr. 11
Hattingen, Deutschland, 45527
info@avola.de
Häufig gestellte Fragen zur AVOLA GAMA 65 V Zimmereimaschine
Für welche Einsatzbereiche ist die AVOLA GAMA 65 V geeignet?
Diese Holzbearbeitungsmaschine ist speziell für den professionellen Abbund in Zimmereien konzipiert. Sie dient als vielseitige Längs-, Kapp- und Gehrungssäge und ermöglicht durch den Drehteller sowie die elektrische Schrägverstellung auch komplexe Schnittführungen wie beispielsweise Schifterschnitte.
Welche maximale Schnitthöhe bietet diese Zimmereisäge?
Die Maschine erreicht bei einem 90-Grad-Winkel eine maximale Schnitthöhe von 245 mm. Bei geneigtem Sägeblatt verändern sich die Werte wie folgt:
- 164 mm bei 45 Grad
- 113 mm bei 30 Grad
Wie wird das Werkstück bei der Bearbeitung fixiert?
Die sichere Fixierung des Holzes erfolgt über pneumatische Spannzylinder, die sich sowohl auf der rechten als auch auf der linken Seite befinden. Zusätzlich unterstützt eine integrierte Laser-Kappschnittanzeige das präzise Ausrichten vor dem eigentlichen Schnitt.
Über welche Funktionen verfügt der Maschinentisch?
Der Tisch mit den Abmessungen 1,5 x 1,5 x 0,9 Metern bietet mehrere Einstellmöglichkeiten für flexible Arbeiten:
- Seitenverfahrbarkeit um etwa 400 mm
- Pneumatische Bremseinrichtung für den verfahrbaren Tisch
- Integrierter Drehteller mit einem Schwenkbereich von 0 bis 270 Grad
Welche Leistung und welches Sägeblatt hat die Abbundkreissäge?
Der Direktantrieb verfügt über eine Motorleistung von 12 kW. Als Werkzeug kommt ein Hartmetall-Sägeblatt (HM) mit einem Durchmesser von 650 mm zum Einsatz, welches mit einer Drehzahl von 3.000 Umdrehungen pro Minute arbeitet und eine Schnittgeschwindigkeit von 102 m/s erreicht.
Welche Sicherheitsausstattung ist bei dieser Maschine integriert?
Um einen hohen Arbeitsschutz zu gewährleisten, ist die Säge mit folgenden Vorrichtungen ausgestattet:
- Zweihand-Steuerung zur sicheren Bedienung der pneumatischen Kappvorrichtung
- Maschinenhaube zum Schutz vor dem Sägeblatt
- Seitliche PVC-Schutzvorhänge an der Haube
Welche Anforderungen gelten für die Absaugung?
Für eine effektive Späneerfassung besitzt die Maschine Anschlüsse mit Durchmessern von 160 mm und 125 mm. Der benötigte Unterdruck am Absauganschluss liegt bei 1750 Pa.
