Kurzüberblick

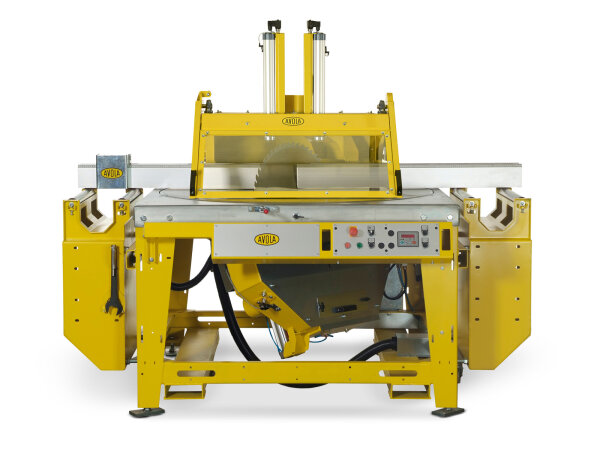

Die AVOLA Zimmerei-Untertischkappsäge GAMA 65 K ist eine leistungsstarke Holzbearbeitungsmaschine für den Abbund, die sich durch einen 8,1-kW-Motor und eine maximale Schnitthöhe von 245 mm auszeichnet. Die Maschine kombiniert einen schwenkbaren Drehteller mit einem elektrisch schrägstellbaren Sägeblatt und ermöglicht so präzise Winkelschnitte im professionellen Holzbau.
-
Sägeblatt 650 mm Hartmetallausführung
-
Schnitthöhe Bis zu 245 mm bei 90 Grad
-
Bedienung Pneumatische Kappvorrichtung über Zweihand-Steuerung
-
Ausrichtung Laser-Kappschnittanzeige für exaktes Anlegen
-
Einstellung Elektrische Schrägverstellung mit digitaler Anzeige
Produktmerkmale
Die Untertischkappsäge mit Drehteller verfügt über ein schrägstellbares Sägeblatt, dessen Neigungswinkel zwischen 90 und 30 Grad elektrisch angepasst wird. Eine integrierte digitale Anzeige erleichtert das exakte Ablesen der eingestellten Werte. Der drehbare Teil des Tisches lässt sich in einem Bereich von 20 bis 160 Grad flexibel positionieren, um unterschiedliche Schnittwinkel zu realisieren.
Für die sichere Fixierung der Werkstücke sorgen pneumatische, verstellbare Spannzylinder. Der eigentliche Kappschnitt erfolgt ebenfalls pneumatisch und wird über eine sichere Zweihand-Steuerung ausgelöst. Eine Laser-Kappschnittanzeige unterstützt die genaue Ausrichtung des Materials vor dem Schnitt. Zum Schutz des Anwenders während des Betriebs ist die Profi Kappsäge 650 mm mit einer Sicherheitsschutzhaube ausgestattet.
Technische Details
-
Artikelnummer BS131-GAMA65K
-
Herstellernummer GAMA 65 K
-
Hersteller AVOLA
-
Motorleistung 8,1 kW (S6 - 40%)
-
Antrieb Direkt
-
Motordrehzahl 3000 1/m
-
Sägeblattdrehzahl 3000 1/m
-
Schnittgeschwindigkeit 102 m/s
-
HM-Sägeblatt Durchmesser 650 mm
-
Schnitthöhe bei 90 Grad 245 mm
-
Schnitthöhe bei 45 Grad 164 mm
-
Schnitthöhe bei 30 Grad 113 mm
-
Schrägverstellung 90 bis 30 Grad
-
Drehbarer Teil des Tisches 20 bis 160 Grad
-
Tischabmessung 1,5 x 1,5 x 0,9 m
-
Durchmesser Absauganschluss 125 mm und 80 mm
-
Unterdruck am Absauganschluss 1750 pa
Anwendung und Einsatzbereiche
Diese AVOLA Zimmereimaschine ist speziell für den professionellen Holzbau konzipiert. Sie dient als Untertischkappsäge für die Zimmerei und wird primär für den Abbund eingesetzt, bei dem große Materialquerschnitte und präzise Winkelschnitte gefordert sind.
Sicherheit und Normen
-
Schallleistungspegel Leerlauf 107,5 dB (nach DIN EN ISO 3746)
-
Schallleistungspegel Bearbeitung 109,1 dB (nach DIN EN ISO 3746)
-
Emissionsschalldruck Leerlauf 92,2 dB (nach prEN ISO 11202 mit Ergänzung CEN TC 142)
-
Emissionsschalldruck Bearbeitung 95,6 dB (nach prEN ISO 11202 mit Ergänzung CEN TC 142)
Angaben zur Produktsicherheit
Herstellerinformationen:
AVOLA MASCHINENFABRIK
Heiskampstr. 11
Hattingen, Deutschland, 45527
info@avola.de
Häufig gestellte Fragen zur AVOLA GAMA 65 K Untertischkappsäge
Für welche Einsatzbereiche eignet sich diese Zimmereimaschine?
Dieses Modell ist speziell für den professionellen Holzbau und den Abbund konzipiert. Es eignet sich ideal für Arbeiten in der Zimmerei, bei denen große Materialquerschnitte bearbeitet und exakte Winkelschnitte durchgeführt werden müssen.
Welche maximale Schnitthöhe bietet die Untertischkappsäge?
Die Maschine erreicht eine maximale Schnitthöhe von 245 mm bei einem 90-Grad-Winkel. Bei geneigtem Sägeblatt betragen die möglichen Schnitthöhen:
- 164 mm bei einer Neigung von 45 Grad
- 113 mm bei einer Neigung von 30 Grad
Wie funktioniert die Schrägverstellung des Sägeblatts?
Die Neigung des 650-mm-Hartmetallsägeblatts lässt sich elektrisch in einem Bereich von 90 bis 30 Grad anpassen. Eine integrierte digitale Anzeige hilft Ihnen dabei, den eingestellten Winkel jederzeit präzise abzulesen.
Welche Einstellmöglichkeiten bietet der Drehteller?
Der drehbare Teil des Maschinentisches kann flexibel in einem Bereich von 20 bis 160 Grad positioniert werden. Dies ermöglicht Ihnen die Umsetzung unterschiedlichster Schnittwinkel für komplexe Holzbauprojekte.
Wie wird das Werkstück während des Kappschnitts fixiert?
Für einen sicheren Halt des Materials sorgen verstellbare pneumatische Spannzylinder. Der eigentliche Schnittvorgang wird ebenfalls pneumatisch ausgeführt und über eine sichere Zweihand-Steuerung ausgelöst. Zusätzlich unterstützt Sie eine Laser-Kappschnittanzeige bei der genauen Ausrichtung vor dem Schnitt.
Welche Motorleistung hat die Profi-Kappsäge?
Die Säge ist mit einem leistungsstarken Direktantrieb ausgestattet, der eine Motorleistung von 8,1 kW (S6 - 40 %) liefert. Die Motordrehzahl sowie die Sägeblattdrehzahl liegen bei jeweils 3000 Umdrehungen pro Minute, was eine Schnittgeschwindigkeit von 102 m/s ermöglicht.
Welche Anschlüsse für eine Absauganlage sind vorhanden?
Die Maschine ist mit zwei Absauganschlüssen ausgestattet:
- Ein Anschluss mit 125 mm Durchmesser
- Ein Anschluss mit 80 mm Durchmesser
Für eine effektive Staubabsaugung ist ein Unterdruck von 1750 Pa an der Anlage vorgesehen.
Welche Sicherheitsmerkmale bietet die Maschine für den Anwender?
Der Arbeitsschutz wird durch mehrere aufeinander abgestimmte Komponenten gewährleistet:
- Sichere Auslösung des pneumatischen Kappschnitts ausschließlich über eine Zweihand-Steuerung
- Schutz des Bedieners durch eine integrierte Sicherheitsschutzhaube über dem Sägeblatt
- Feste und verrutschsichere Fixierung der Werkstücke mittels pneumatischer Spannzylinder
