Kurzüberblick

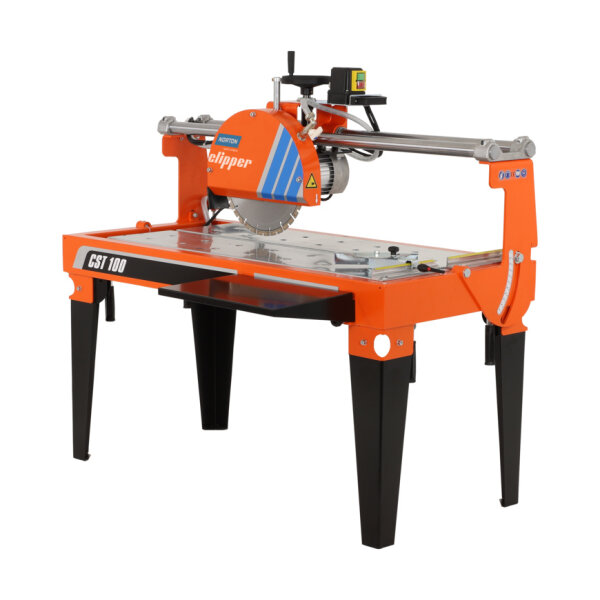

Die Norton Clipper Steintrennmaschine CST100 I ist eine robuste Brückenkopfsäge für den Nassschnitt, die eine maximale Schnittlänge von 1000 mm sowie eine Schnitttiefe von 110 mm bietet.
-
Antrieb Nassschneidetisch mit 230 V Netzspannung und 2,2 kW Motorleistung
-
Werkzeugaufnahme Ausgelegt für Diamantsägeblätter mit Ø 350 x 25,4 mm
-
Flexibilität Neigbarer Schneidkopf für Winkelschnitte bis 45 Grad
-
Erweiterung Inklusive seitlichem Auflagetisch zur Vergrößerung der Arbeitsfläche
Produktmerkmale
Die Konstruktion der Norton Clipper Steintrennmaschine CST100 I basiert auf einer robusten Bauweise mit verchromten Führungsrohren. Der Schneidkopf der Steinsäge ist neigbar, wodurch präzise Schnitte in einem Winkel von bis zu 45 Grad umsetzbar sind. Zudem verfügt die Maschine über eine variable Schnitttiefeneinstellung.
Durch den mitgelieferten seitlichen Auflagetisch lässt sich die Auflagebreite der Tischsäge von regulär 660 mm auf bis zu 960 mm erweitern. Ein integrierter Winkelanschlag unterstützt die exakte Ausrichtung des Werkstücks auf dem Schneidtisch.
Technische Details
-
Artikelnummer BS113-70184613977
-
Herstellernummer 70184613977
-
Netzspannung 230 V 1~
-
Motorleistung 2,2 kW (3 PS)
-
Sicherung / Generator 16 A / 6 kVA
-
Maximaler Blattdurchmesser 350 mm
-
Blattaufnahme 25,4 mm
-
Maximale Schnitttiefe 110 mm
-
Maximale Schnittlänge 100 mm
-
Maximale Materialhöhe 130 mm
-
Abmessungen Schneidtisch 100 mm
-
Drehzahl Schneidwelle 2.800 min-1
-
Abmessungen mit Untergestell (L x B x H) 1.270 x 660 x 1.350 mm
-
Abmessungen ohne Untergestell (L x B x H) 1.270 x 660 x 780 mm
-
Gewicht 105 kg
Lieferumfang
-
Zusatztisch Seitlicher Auflagetisch (450 x 300 mm)
-
Anschlag Winkelanschlag
Sicherheit und Normen
-
Hand-Arm-Vibrationen < 2,5 m/s²
-
Schallleistungspegel 88,5 dB(A)
-
Schalldruckpegel 73,5 dB(A)
Angaben zur Produktsicherheit
Herstellerinformationen:
Saint-Gobain Abrasives GmbH
Birkenstraße 45-49
Wesseling, Deutschland, 50389
Häufig gestellte Fragen zur Norton Clipper Steintrennmaschine CST100 I
Welche maximale Schnittlänge und Schnitttiefe bietet die Maschine?
Dieser Nassschneidetisch ermöglicht Ihnen eine Schnittlänge von bis zu 1.000 mm. Die maximale Schnitttiefe liegt bei 110 mm, während die Materialhöhe des Werkstücks bis zu 130 mm betragen darf.
Sind mit der Steinsäge auch Gehrungsschnitte möglich?
Ja, der Schneidkopf der Brückenkopfsäge ist neigbar konstruiert. Dadurch können Sie präzise Winkelschnitte von bis zu 45 Grad durchführen.
Lässt sich die Arbeitsfläche für breitere Werkstücke vergrößern?
Ja, im Lieferumfang ist ein seitlicher Auflagetisch mit den Maßen 450 x 300 mm enthalten.
Wenn Sie diesen montieren, erweitert sich die reguläre Auflagebreite von 660 mm auf insgesamt 960 mm. Zusätzlich hilft ein integrierter Winkelanschlag bei der exakten Ausrichtung des Materials.
Welche Sägeblätter passen auf die Norton Clipper CST100 I?
Die Werkzeugaufnahme ist für Diamantsägeblätter mit folgenden Spezifikationen ausgelegt:
- Maximaler Blattdurchmesser: 350 mm
- Benötigte Blattaufnahme (Bohrung): 25,4 mm
Welche Stromversorgung wird für den Betrieb benötigt?
Die Steintrennmaschine wird mit einer regulären Netzspannung von 230 V betrieben. Der Motor liefert dabei eine Leistung von 2,2 kW, was etwa 3 PS entspricht. Für die Absicherung werden 16 A beziehungsweise ein 6-kVA-Generator empfohlen.
Was unterscheidet die CST 100 von anderen Modellen der CST-Reihe?
Die Modelle der CST-Reihe unterscheiden sich unter anderem in der maximalen Auflagebreite bei Nutzung des Zusatztisches. Bei der CST 100 und der CST 120 lässt sich die Breite auf 960 mm erweitern, während das größere Modell CST 150 eine Breite von bis zu 1.110 mm erreicht.
Wie schwer ist der Nassschneidetisch und welche Abmessungen hat er?
Das Gesamtgewicht der Maschine beträgt 105 kg. Die Abmessungen (Länge x Breite x Höhe) betragen:
- Mit Untergestell: 1.270 x 660 x 1.350 mm
- Ohne Untergestell: 1.270 x 660 x 780 mm
