Kurzüberblick

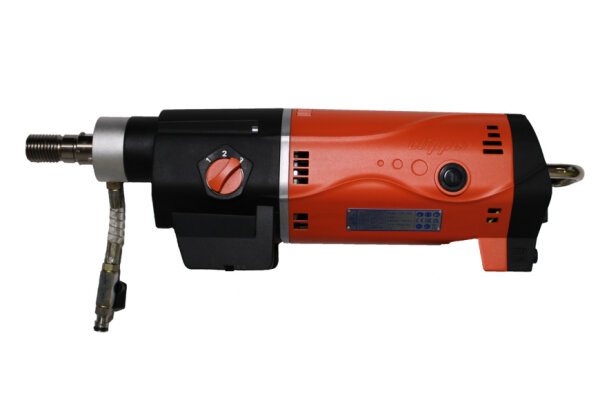

Die Norton Clipper Kernbohrmaschine 70184631871 CDM 354 I ist ein leistungsstarker 3,3-kW-Motor, der speziell für ständergeführte Nassbohrungen im Durchmesserbereich von 102 bis 402 Millimetern konzipiert wurde.
-
Leistung 3,3 kW (4,4 PS) für anspruchsvolle Bohrarbeiten
-
Bohrbereich Ø 102 bis 402 mm
-
Betriebsart Ausgelegt für das Nassbohren
-
Überwachung Integriertes LCD-Display und LED-Anzeige
Konstruktion und Ausstattung
Die ständergeführte Diamantbohrmaschine verfügt über ein integriertes LCD-Display sowie eine LED-Anzeige. Diese Instrumente liefern Ihnen in Echtzeit präzise Daten zu Temperatur, Stromstärke (Ampere), abgerufener Leistung (kW) und den bisherigen Betriebsstunden. Dadurch lassen sich der Bohrvorgang und die anstehende Wartung des Motors kontinuierlich überwachen.
Für die Kraftübertragung nutzt das 3-Gang Kernbohrgerät ein ölbadgeschmiertes Getriebe, was den generellen Wartungs- und Instandhaltungsaufwand reduziert. Die Motorhalterung der Maschine ist so konstruiert, dass sie auf alle handelsüblichen Bohrständer passt. Zudem ist die Kernbohrmaschine mit Sanftanlauf ausgestattet, der in Kombination mit der mechanischen Kupplung jederzeit die volle Kontrolle über das Nass-Kernbohrgerät 230V gewährleistet.
Technische Details
-
Artikelnummer BS113-70184631871
-
Herstellernummer 70184631871
-
Netzspannung 230 V (1~)
-
Leistung 3,3 kW (4,4 PS)
-
Bohrbereich 102 bis 402 mm
-
Drehzahlen 350 / 700 / 1.100 U/min
-
Werkzeugaufnahme 1 ¼ Zoll
-
Betriebsart Nass (Trockenbohren nicht vorgesehen)
-
Gewicht 13,5 kg
Anwendungsbereiche
Der Kernbohrmotor 3.3 kW ist ausschließlich für ständergeführte Kernbohranwendungen vorgesehen. Die Maschine ist speziell für das Nassbohren konzipiert und eignet sich für Bohrungen mit großen Durchmessern bis zu 402 Millimetern.
Sicherheit und Emissionswerte
-
Überlastungsschutz Ausgestattet mit LED-Anzeige zum Schutz der elektrischen und mechanischen Bauteile
-
Mechanische Kupplung Verhindert unkontrollierte Reaktionen bei blockierendem Werkzeug
-
Hand-Arm-Vibrationen 4,2 m/s²
-
Schallleistungspegel 94,5 dB
-
Schalldruckpegel 87,8 dB
Angaben zur Produktsicherheit
Herstellerinformationen:
Saint-Gobain Abrasives GmbH
Birkenstraße 45-49
Wesseling, Deutschland, 50389
Häufig gestellte Fragen zur Norton Clipper CDM 354 I Kernbohrmaschine
Ist dieses Modell für das Trockenbohren geeignet?
Nein, dieses Gerät ist ausschließlich für das Nassbohren konzipiert. Ein Einsatz als Trockenbohrmaschine ist laut Hersteller nicht vorgesehen.
Welchen Bohrbereich deckt das Nass-Kernbohrgerät ab?
Die Maschine ist speziell für Bohrungen mit großen Durchmessern ausgelegt. Der mögliche Bohrbereich liegt zwischen 102 und 402 Millimetern.
Welche Informationen liefert das integrierte LCD-Display?
Über das Display sowie die zusätzliche LED-Anzeige können Sie den Bohrvorgang in Echtzeit überwachen. Folgende Daten werden Ihnen angezeigt:
- Aktuelle Temperatur
- Stromstärke in Ampere
- Abgerufene Leistung in Kilowatt
- Bisherige Betriebsstunden
Benötige ich für diesen Kernbohrmotor einen speziellen Bohrständer?
Die Motorhalterung der Maschine ist so konstruiert, dass sie mit allen handelsüblichen Bohrständern kompatibel ist. Ein spezielles Modell ist somit nicht zwingend erforderlich. Bitte beachten Sie jedoch, dass das Gerät ausschließlich ständergeführt betrieben werden darf.
Über welche Drehzahlen verfügt das 3-Gang-Getriebe?
Das ölbadgeschmierte Getriebe bietet drei verschiedene Geschwindigkeitsstufen für unterschiedliche Anforderungen. Die Drehzahlen liegen bei 350, 700 sowie 1.100 Umdrehungen pro Minute.
Welche Sicherheitsfunktionen bietet die Maschine beim Bohren?
Für eine sichere Handhabung ist das Gerät mit mehreren Schutzmechanismen ausgestattet:
- Ein Sanftanlauf für kontrolliertes Starten
- Eine mechanische Kupplung zum Schutz bei blockierendem Werkzeug
- Ein Überlastungsschutz inklusive LED-Anzeige zur Schonung der elektrischen und mechanischen Bauteile
Welche Werkzeugaufnahme besitzt die Diamantbohrmaschine?
Der Anschluss für die Bohrkronen erfolgt über eine standardisierte Werkzeugaufnahme mit einem Maß von 1 ¼ Zoll.
