Kurzüberblick

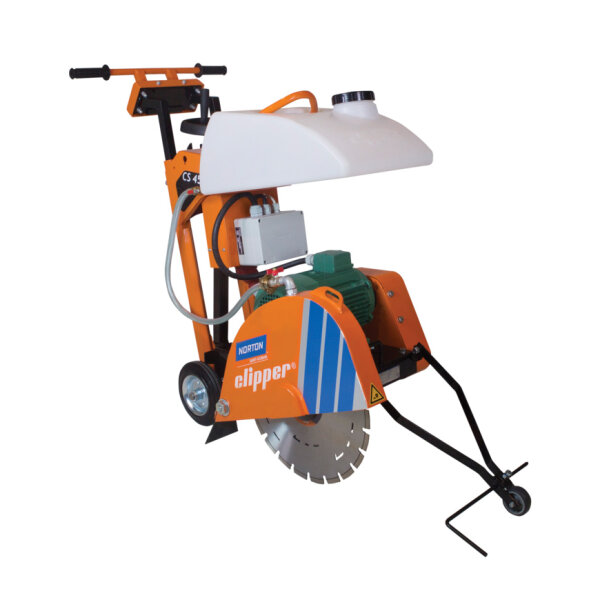

Der Norton Clipper Fugenschneider CS451 E 70184601973 Vibrationsarm ist eine elektrisch betriebene Bodensäge für Nassschnitte, die sich durch eine maximale Schnitttiefe von 170 mm und ein um 40 % reduziertes Vibrationsniveau auszeichnet.
-
Antrieb Elektrisch (400 V / 5,5 kW)
-
Schnitttiefe Maximal 170 mm
-
Blattaufnahme Ø 450 x 25,4 mm
-
Wasserversorgung Integrierter 25-Liter-Tank und externer Anschluss
-
Vibration Reduzierte Hand-Arm-Vibrationen (<2,5 m/s²)
Produktmerkmale
Der Elektro Fugenschneider 400V verfügt über eine verwindungssteife Rahmenkonstruktion, die eine exakte Führung während des Schneidvorgangs unterstützt. Für eine ergonomische Arbeitsposition lässt sich der Handgriff an alle Schnitttiefen anpassen und ist mit speziellen Vibrationsabsorbern ausgestattet.
Die Einstellung der Schnitttiefe erfolgt stufenlos über ein Handrad, während der Aushub über eine Handkurbel gesteuert wird. Neben dem abnehmbaren Wassertank bietet die Bodensäge eine Anschlussmöglichkeit für eine externe Wasserzufuhr.
Technische Details
-
Artikelnummer BS113-70184601973
-
Herstellernummer 70184601973
-
Netzspannung 400 V 3~
-
Motorleistung 5,5 kW (7,5 PS)
-
Sicherung / Generator 16A / 14 kVA
-
Max. Schnitttiefe 170 mm
-
Blattaufnahme Ø 450 x 25,4 mm
-
Drehzahl Schneidwelle 2.850 min-1
-
Wassertank 25 L (abnehmbar)
-
Vorschub Manuell
-
Aushub Handkurbel
-
Anlasser Elektrisch
-
Abmessungen (L x B x H) 1.160 x 512 x 990 mm
-
Gewicht 105 kg
Anwendung und Einsatzbereiche
Diese Maschine ist konstruktiv für die Durchführung von Nassschnitten ausgelegt. Die Wasserversorgung für den Schneidvorgang erfolgt dabei wahlweise autark über den abnehmbaren Tank oder kontinuierlich über die Bodensäge externe Wasserzufuhr.
Sicherheit und Normen
-
Hand-Arm-Vibrationen <2,5 m/s²
-
Schallleistungspegel 94 dB(A)
-
Schalldruckpegel 80 dB(A)
Angaben zur Produktsicherheit
Herstellerinformationen:
Saint-Gobain Abrasives GmbH
Birkenstraße 45-49
Wesseling, Deutschland, 50389
Häufig gestellte Fragen zum Norton Clipper CS451 E Fugenschneider
Welche elektrischen Anschlusswerte benötigt der Elektro-Fugenschneider?
Für den Betrieb der Maschine ist ein 400-Volt-Starkstromanschluss (3-phasig) erforderlich. Der Motor liefert eine Leistung von 5,5 kW, was etwa 7,5 PS entspricht. Die Absicherung muss bei 16 Ampere liegen. Falls Sie einen Generator verwenden, sollte dieser eine Leistung von 14 kVA bereitstellen.
Wie wird die maximale Schnitttiefe von 170 mm eingestellt?
Die Tiefe des Schnitts können Sie stufenlos und sehr präzise über ein integriertes Handrad anpassen. Das Ausheben des Sägeblatts aus der Fuge erfolgt separat über eine leicht bedienbare Handkurbel.
Welche Abmessungen muss das Sägeblatt für diese Bodensäge aufweisen?
Die Blattaufnahme der Maschine ist für Trennscheiben mit einem Außendurchmesser von 450 mm ausgelegt. Die Bohrung des verwendeten Sägeblatts muss exakt 25,4 mm betragen.
Wie erfolgt die Wasserversorgung bei Nassschnitten?
Sie haben zwei Möglichkeiten, die Maschine während des Schneidvorgangs mit Wasser zu versorgen:
- Nutzung des abnehmbaren 25-Liter-Wassertanks für autarkes Arbeiten
- Direkter Anschluss an eine externe Wasserzufuhr für kontinuierliches Schneiden ohne Unterbrechung
Warum gilt dieses Modell als besonders vibrationsarm?
Der Hersteller hat das Vibrationsniveau bei dieser Maschinengeneration um rund 40 Prozent gesenkt. Dies wird durch spezielle Vibrationsabsorber am Handgriff erreicht, sodass die Hand-Arm-Vibrationen unter einem Wert von 2,5 m/s² bleiben. Das ermöglicht Ihnen ein deutlich ergonomischeres und ermüdungsfreieres Arbeiten.
Was ist der Unterschied zwischen dem Norton Clipper CS451 E und dem Modell CS451 ET?
Die Standardausführung CS451 E ist primär für Nassschnitte konzipiert. Das Modell CS451 ET verfügt zusätzlich über eine Anschlussmöglichkeit für eine Staubabsaugung. Dadurch können Sie in Kombination mit einer passenden Absaugeinheit (wie beispielsweise der CV360) auch Trockenschnitte durchführen.
