Kurzüberblick

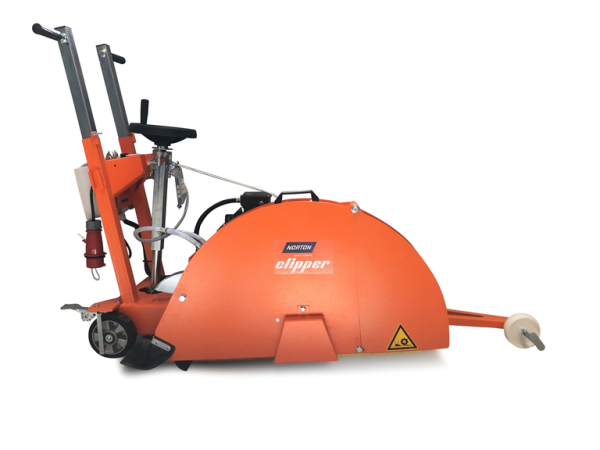

Der Norton Clipper Fugenschneider 70184632276 CS7,5e EVO I ist eine elektrisch angetriebene Bodensäge, die durch ihren emissionsfreien Betrieb speziell für den Einsatz in Innenräumen konzipiert wurde. Das Gerät erreicht mit einem 800-mm-Sägeblatt eine maximale Schnitttiefe von 320 mm und bietet eine leistungsstarke Alternative zu benzinbetriebenen Modellen.
-
Antrieb Emissionsfreier Elektromotor
-
Leistung 7,5 kW bei 400 V
-
Schnitttiefe Maximal 320 mm
-
Blattaufnahme Ø 800 x 25,4 mm
Produktmerkmale
Die Konstruktion der elektrischen Bodensäge ist auf Wendigkeit und Langlebigkeit ausgelegt. Der Antrieb erfolgt über einen durchzugsstarken Elektromotor, der einen vibrationsarmen Lauf gewährleistet. Für den Transport lässt sich die Maschine in handliche Baugruppen zerlegen.
Ein optional erhältliches Wandbündig-System ermöglicht das Schneiden mit einem minimalen Abstand von 10 bis 15 mm zur Wand. Die Steuerung der Maschine erfolgt über einen elektrischen Anlasser, während der Vorschub manuell und der Aushub über eine Handkurbel bedient werden.
Technische Details
-
Artikelnummer BS113-70184632276
-
Herstellernummer 70184632276
-
Netzspannung 400 V 3~
-
Motorleistung 7,5 kW (10 PS)
-
Sicherung 16 A
-
Generator 19 kVA
-
Blattaufnahme Ø 800 x 25,4 mm
-
Maximale Schnitttiefe 320 mm
-
Drehzahl Schneidwelle 1.250 min-1
-
Anlasser Elektrisch
-
Vorschub Manuell
-
Aushub Handkurbel
-
Abmessungen (L x B x H) 990 x 580 x 850 mm
-
Gewicht 156 kg
-
Hand-Arm-Vibrationen 4,86 m/s²
-
Schallleistungspegel 94 dB(A)
-
Schalldruckpegel 80 dB(A)
Anwendung und Einsatzbereiche
Aufgrund des emissionsfreien Antriebs wird dieser elektrische Fugenschneider primär für Arbeiten in geschlossenen Räumen eingesetzt. Die Maschine eignet sich zudem für wandbündiges Arbeiten, um präzise Schnitte direkt an bestehenden Strukturen durchzuführen.
Angaben zur Produktsicherheit
Herstellerinformationen:
Saint-Gobain Abrasives GmbH
Birkenstraße 45-49
Wesseling, Deutschland, 50389
Häufig gestellte Fragen zum Norton Clipper CS7,5e EVO I
Warum eignet sich dieser elektrische Fugenschneider als Alternative zu benzinbetriebenen Modellen?
Der Antrieb erfolgt über einen 7,5 kW starken Elektromotor, der komplett emissionsfrei arbeitet.
Dadurch ist die Maschine ideal für den Einsatz in geschlossenen Räumen geeignet, wo Abgase ein Gesundheitsrisiko darstellen würden. Zudem läuft das Gerät im Vergleich zu Verbrennungsmotoren besonders vibrationsarm.
Welche maximale Schnitttiefe erreicht die Bodensäge und welches Sägeblatt wird benötigt?
Mit diesem Modell können Sie eine maximale Schnitttiefe von 320 mm erreichen. Dafür wird ein passendes Werkzeug mit folgenden Maßen vorausgesetzt:
- Durchmesser des Sägeblatts: 800 mm
- Bohrung der Aufnahme: 25,4 mm
Ist mit der Maschine wandbündiges Schneiden möglich?
Ja, für präzise Schnitte direkt an bestehenden Strukturen gibt es ein optional erhältliches Wandbündig-System. Damit lässt sich der Abstand zur Wand auf lediglich 10 bis 15 mm reduzieren.
Welche Stromversorgung wird für den Betrieb vorausgesetzt?
Für den reibungslosen Betrieb der Maschine müssen folgende elektrische Voraussetzungen erfüllt sein:
- Ein 400-Volt-Starkstromanschluss (3-phasig) wird benötigt
- Die Absicherung muss mit 16 Ampere erfolgen
- Bei der Nutzung eines Generators wird eine Leistung von 19 kVA empfohlen
Wie erfolgt der Vorschub und die Steuerung der Schnitttiefe bei diesem Gerät?
Der Vorschub der Maschine wird manuell durch den Anwender ausgeführt. Das Absenken und Ausheben des Sägeblatts steuern Sie präzise über eine integrierte Handkurbel. Gestartet wird der Motor komfortabel über einen elektrischen Anlasser.
Wie lässt sich die 156 kg schwere Maschine transportieren?
Trotz des hohen Eigengewichts ist die Konstruktion auf Wendigkeit ausgelegt. Um den Transport zum Einsatzort zu erleichtern, kann der Fugenschneider in handliche Baugruppen zerlegt werden.
