Kurzüberblick

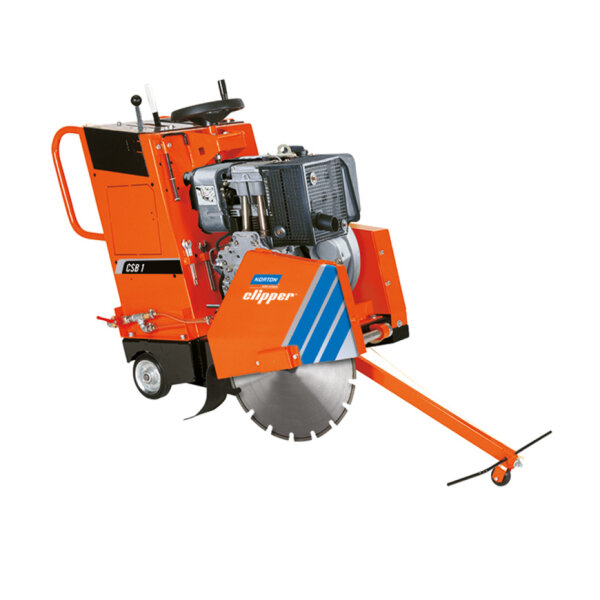

Der Norton Clipper Fugenschneider 70184613925 CSB1 D13 I ist eine dieselbetriebene Bodensäge für den Nassschnitt, die mit einem 9,6 kW starken Hatz-Motor ausgestattet ist und eine maximale Schnitttiefe von 190 mm erreicht.
-
Motor HATZ 1D81 Z Dieselmotor mit 9,6 kW (13 PS)
-
Schnittkapazität 190 mm maximale Schnitttiefe
-
Werkzeugaufnahme Ø 500 x 25,4 mm Blattaufnahme
-
Antrieb Automatischer Vorschub
-
Wasserversorgung Integrierter Wassertank für autarken Betrieb
Produktmerkmale
Der Betonschneider verfügt über einen automatischen Vorschub sowie einen handhydraulischen Aushub. Die exakte Einstellung der Schnitttiefe erfolgt wahlweise über ein Handrad oder eine hydraulische Handpumpe. Für den Transport ist die Maschine mit einem integrierten Transporthaken ausgestattet, der genau am Maschinenschwerpunkt positioniert ist.
Die autarke Wasserversorgung wird durch den integrierten Wassertank sichergestellt, was den Einsatz als Asphaltschneider im Nassschnitt unabhängig von externen Wasserquellen ermöglicht. Gestartet wird der verbaute Hatz Dieselmotor über eine mechanische Handkurbel.
Technische Details
-
Artikelnummer BS113-70184613925
-
Herstellernummer 70184613925
-
Hersteller Norton Clipper
-
Motor HATZ 1D81 Z
-
Kraftstoff Diesel
-
Motorleistung 9,6 kW (13 PS)
-
Max. Schnitttiefe 190 mm
-
Blattaufnahme Ø 500 x 25,4 mm
-
Drehzahl Schneidwelle 1.950 min-1
-
Vorschub Automatisch
-
Aushub Handhydraulisch
-
Anlasser Handkurbel
-
Wassertank 40 L
-
Abmessungen (L x B x H) 1.200 x 600 x 140 mm
-
Gewicht 255 kg
Anwendung und Einsatzbereiche
Dieser Profi Fugenschneider ist für den Straßenbau sowie für Trennarbeiten in Asphalt und Beton konzipiert. Durch den integrierten Wassertank eignet sich die Maschine speziell für den Nassschnitt auf Baustellen ohne direkten Wasseranschluss.
Sicherheit und Normen
-
Hand-Arm-Vibrationen 5,08 m/s²
-
Schallleistungspegel 114 dB(A)
-
Schalldruckpegel 101 dB(A)
Angaben zur Produktsicherheit
Herstellerinformationen:
Saint-Gobain Abrasives GmbH
Birkenstraße 45-49
Wesseling, Deutschland, 50389
Häufig gestellte Fragen zum Norton Clipper Fugenschneider CSB1 D13 I
Wie tief schneidet der Norton Clipper CSB1 D13 I Fugenschneider?
Die Maschine erreicht eine maximale Schnitttiefe von 190 Millimetern.
Die genaue Einstellung dieser Tiefe können Sie wahlweise über ein Handrad oder mithilfe einer hydraulischen Handpumpe vornehmen.
Für welche Einsatzbereiche ist dieser Betonschneider geeignet?
Dieses Profi-Gerät ist speziell für Trennarbeiten im Straßenbau konzipiert. Sie können die Bodensäge hervorragend für Schnitte in Asphalt und Beton verwenden.
Dank des integrierten Wassertanks ist sie besonders für den Nassschnitt auf Baustellen ohne direkten Wasseranschluss ausgelegt.
Welcher Motor treibt die Bodensäge an und welcher Kraftstoff wird benötigt?
In diesem Modell ist ein leistungsstarker HATZ 1D81 Z Motor verbaut. Dieser wird mit Diesel betrieben und liefert eine Motorleistung von 9,6 kW, was 13 PS entspricht.
Gestartet wird das Aggregat über eine mechanische Handkurbel.
Verfügt die Maschine über einen automatischen Vorschub?
Ja, der Fugenschneider ist mit einem automatischen Vorschub ausgestattet, was einen gleichmäßigen Schnittverlauf unterstützt.
Der Aushub des Schneidblattes erfolgt bei diesem Modell handhydraulisch.
Wie erfolgt die Wasserversorgung beim Nassschnitt?
Die Maschine verfügt über einen integrierten Wassertank mit einem Fassungsvermögen von 40 Litern.
Dadurch ist eine autarke Wasserversorgung gewährleistet und Sie können unabhängig von externen Wasserquellen arbeiten.
Welche Abmessungen hat die Blattaufnahme für die Trennscheiben?
Die Werkzeugaufnahme ist für Trennscheiben mit folgenden Maßen ausgelegt:
- Durchmesser: 500 mm
- Bohrung: 25,4 mm
Die Schneidwelle arbeitet dabei mit einer Drehzahl von 1.950 Umdrehungen pro Minute.
Wie lässt sich der Fugenschneider auf der Baustelle transportieren?
Für einen sicheren und komfortablen Transport der 255 kg schweren Maschine ist ein spezieller Transporthaken integriert.
Dieser befindet sich exakt am Maschinenschwerpunkt, was das Anheben per Kran oder Hebezeug optimal ausbalanciert.
