Kurzüberblick

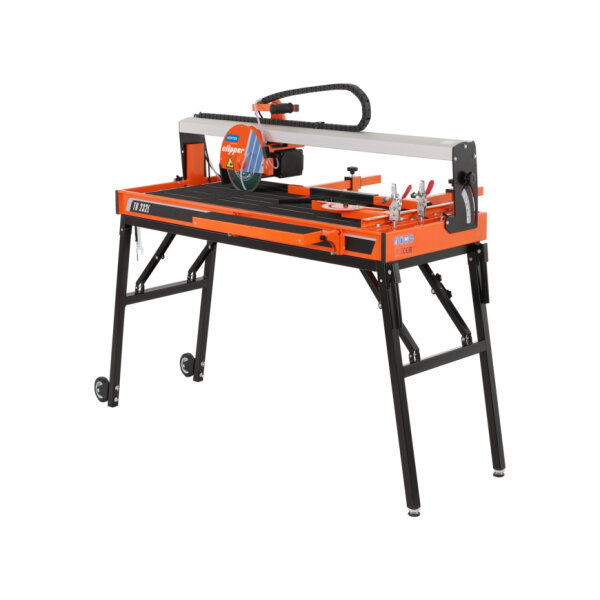

Der Norton Clipper Fliesenschneider TR232 L 70184601103 ist eine elektrische Fliesenschneidmaschine mit einer maximalen Schnittlänge von 1.200 mm und einer Motorleistung von 1,1 kW. Die Brückenkopfkonstruktion verfügt über einen neigbaren Schneidkopf und ist für die Bearbeitung großer Fliesenformate ausgelegt.
-
Schnittlänge Bis zu 1.200 mm
-
Motorleistung 1,1 kW bei 230 V
-
Schneidkopf Neigbar für Gehrungsschnitte von 0° bis 45°
-
Ausstattung Einklappbare Beine und Transporträder
-
Zubehör Inklusive Diamant-Trennscheibe Extreme Ceramic Turbo
Produktmerkmale
Die Konstruktion der Maschine basiert auf einem verstärkten Rahmen und einer robusten Schneidkopfschiene, die einen ruckfreien Vorschub gewährleisten. Der auf Gummi gelagerte Auflagetisch ist mit einer Antirutschbeschichtung sowie zusätzlichen Befestigungsklemmen ausgestattet, um Vibrationen während des Trennvorgangs zu minimieren und die Schnittqualität zu sichern.
Für die Bearbeitung großer Formate bietet das Gerät einen abnehmbaren seitlichen Ausleger sowie eine Schnittführung mit integrierter Winkelskala. Die Bauweise umfasst einklappbare Transportgriffe, Beine und Transporträder für einen platzsparenden Transport. Der Auflagetisch lässt sich zur Reinigung der Maschine einfach entfernen.
Technische Details
-
Artikelnummer BS113-70184601103
-
Herstellernummer 70184601103
-
Netzspannung 230 V 1~
-
Motorleistung 1,1 kW
-
Sicherung 16 A
-
Generator 3 kVA
-
Max. Schnittlänge 1.200 mm
-
Max. Schnitttiefe bei 90° 15 mm
-
Max. Schnitttiefe bei 45° 10 mm
-
Neigbarer Kopf 0 bis 45°
-
Blattdurchmesser Ø 230 mm
-
Blattaufnahme 25,4 mm
-
Drehzahl Schneidwelle 2.950 min-1
-
Abmessungen Schneidtisch 1.200 x 565 mm
-
Abmessungen (LxBxH) 1.860 x 600 x 1.175 mm
-
Verpackungsgröße 1.630 x 650 x 590 mm
-
Gewicht 72 kg
Anwendung und Einsatzbereiche
Die Maschine ist für das Schneiden von Fliesen mit einer Kantenlänge von bis zu 120 cm konzipiert. Bei diagonalen Schnitten können Fliesenformate von bis zu 85 x 85 cm bearbeitet werden. Die Konstruktion ermöglicht zudem präzise Winkelschnitte sowie den Fliesenschneider Gehrungsschnitt 45 Grad.
Lieferumfang
-
Maschine Norton Clipper Fliesenschneider TR232 L 70184601103
-
Trennscheibe Diamant-Trennscheibe Extreme Ceramic Turbo (Ø 230 mm)
-
Zubehör Schneideführungen
Sicherheit und Normen
-
Hand-Arm-Vibrationen < 2,5 m/s²
-
Schallleistungspegel 71 dB(A)
-
Schalldruckpegel 79 dB(A)
Angaben zur Produktsicherheit
Herstellerinformationen:
Saint-Gobain Abrasives GmbH
Birkenstraße 45-49
Wesseling, Deutschland, 50389
Häufig gestellte Fragen zum Norton Clipper TR232 L
Welche maximale Fliesengröße kann mit dem Gerät bearbeitet werden?
Die Maschine ist für gerade Schnitte bei Fliesen mit einer Kantenlänge von bis zu 1.200 mm ausgelegt. Wenn Sie diagonale Schnitte durchführen möchten, können Sie Formate von maximal 85 x 85 cm bearbeiten.
Sind mit der Maschine Gehrungsschnitte im 45-Grad-Winkel möglich?
Ja, der Schneidkopf lässt sich für präzise Gehrungsschnitte stufenlos von 0 bis 45 Grad neigen. Die erreichbare Schnitttiefe hängt vom eingestellten Winkel ab:
- Bei einem 90-Grad-Winkel beträgt die maximale Tiefe 15 mm
- Bei einem 45-Grad-Winkel erreichen Sie eine Tiefe von bis zu 10 mm
Welches Zubehör ist im Lieferumfang enthalten?
Neben der eigentlichen Fliesenschneidmaschine erhalten Sie folgendes Zubehör direkt ab Werk:
- Eine Diamant-Trennscheibe des Typs Extreme Ceramic Turbo mit 230 mm Durchmesser
- Passende Schneideführungen für exaktes Anlegen des Materials
Wie lässt sich die 72 kg schwere Fliesenschneidmaschine transportieren?
Die Konstruktion ist speziell für einen platzsparenden und einfachen Transport optimiert. Sie verfügt über einklappbare Beine sowie einklappbare Transportgriffe. Dank der integrierten Transporträder können Sie das Gerät bequem zum jeweiligen Einsatzort rollen.
Welche Stromversorgung wird für den Betrieb benötigt?
Der elektrische Motor mit einer Leistung von 1,1 kW wird über eine reguläre Netzspannung von 230 Volt betrieben. Die Absicherung erfolgt über 16 Ampere. Falls Sie das Gerät an einem Generator betreiben möchten, wird eine Leistung von 3 kVA empfohlen.
Wie wird ein vibrationsarmer Schnitt bei großen Fliesenformaten sichergestellt?
Um Erschütterungen während des Trennvorgangs zu minimieren, ist der Auflagetisch auf Gummi gelagert. Die Oberfläche ist zudem mit einer Antirutschbeschichtung versehen. Zusätzliche Befestigungsklemmen fixieren das Material sicher, was in Kombination mit dem verstärkten Rahmen für eine hohe Schnittqualität sorgt.
