Kurzüberblick

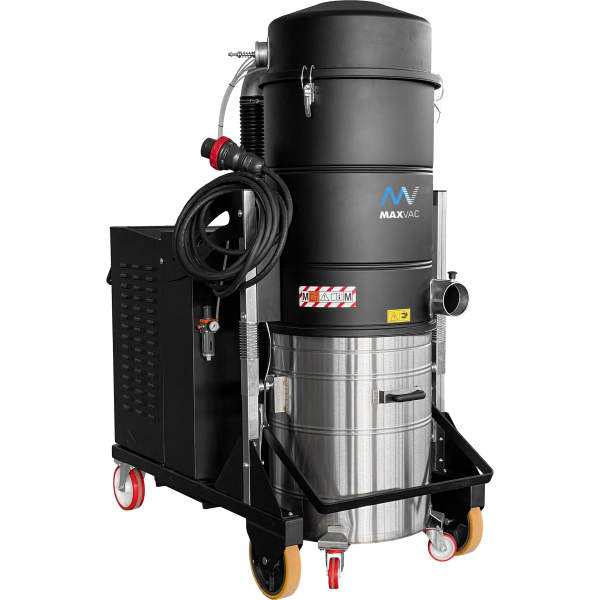

Der Maxvac Supra ATEX Industriesauger SV1-836-MBS15-415-EU Zone 20/22 ist ein explosionsgeschützter Industriesauger der mittleren bis großen Leistungsklasse, der speziell für die Absaugung schwerer Materialien unter rauen Bedingungen konstruiert wurde.
-
Leistungsstark 11 kW Seitenkanalverdichter für bis zu 950 m³/h Luftstrom
-
Explosionsschutz ATEX- und TÜV-zertifiziert für Zone 20 (innen) und Zone 22
-
Kapazität 175 Liter fassender Sammelbehälter mit praktischem Freigabesystem
-
Filtration Antistatischer Sternfilter der Staubklasse M mit 45.000 cm² Filterfläche
-
Abscheidung Integrierter Zyklon für höchste Effizienz bei feinsten Pulvern
Produktmerkmale und Konstruktion
Der Maxvac Supra ATEX Industriesauger SV1-836-MBS15-415-EU Zone 20/22 arbeitet mit einem parallelen beziehungsweise seriellen zweistufigen Seitenkanalverdichter, der einen hohen Luftstrom und ein starkes Vakuum erzeugt. Ein tangentialer Einlass führt das angesaugte Material in einen robusten, in die Filterkammer eingeschweißten Zyklon. Durch die entstehende Reibung verliert das Material an Geschwindigkeit und fällt direkt in den Behälter. Dieses System schützt den Filter effektiv vor dem Sauggut und stellt eine hohe Abscheideleistung selbst bei feinsten Pulvern sicher.
Das Filtersystem besteht aus einem antistatischen Polyester-Sternfilter mit einer Abscheideleistung von 1 µ, der je nach spezifischer Anwendung angepasst werden kann. Die Reinigung erfolgt standardmäßig über ein manuelles System (Shaker), das über einen Hebel an der Oberseite des Geräts bedient wird. Optional lässt sich der Sauger mit einer automatischen Gegenstrom-Filterabreinigung konfigurieren. Der 175-Liter-Behälter ist mit einem Freigabesystem sowie vier schwenkbaren Rädern auf verstärkten Stützen ausgestattet, um auch schwere Materialmengen sicher zu handhaben. Auf Wunsch ist zudem ein Bausatz für das Handling und Entladen per Gabelstapler verfügbar. Zur Standardausstattung gehören außerdem ein Sicherheits-Vakuumschaltventil sowie ein Überdruckventil.
Technische Details
-
Artikelnummer SV1-836-MBS15-415-EU-127
-
Herstellernummer SV1-836-MBS15-415-EU
-
Hersteller Maxvac
-
Leistung 11 kW / 15 PS
-
Spannung 400 Volt
-
Motortyp Seitenkanalverdichter
-
Maximaler Luftstrom 950 m³/h
-
Vakuum im Dauerbetrieb 300 mBar
-
Behältervolumen 175 Liter
-
Filtertyp Sternfilter
-
Filtermedium Antistatisches Polyester
-
Filterfläche 45.000 cm²
-
Filterreinigung Manuelle Abreinigung (Shaker)
-
Ø Ansaugöffnung 100 mm
-
Geräuschpegel 74 dB
-
Abmessungen 850 x 1550 x 1980 mm
-
Gewicht 270 kg
-
Garantie 12 Monate
Anwendung und Einsatzbereiche
Dieser Schwerlast Industriesauger ist für den Einsatz unter rauen industriellen Bedingungen ausgelegt. Er dient der zuverlässigen Aufnahme von schweren Materialien sowie der Absaugung von feinsten Pulvern und Feinstaub. Durch seine Bauweise eignet sich das Gerät für Arbeitsumgebungen, in denen große Mengen an Sauggut anfallen und sicher gesammelt sowie entsorgt werden müssen.
Sicherheit und Normen
-
ATEX-Zertifizierung Innenbereich als Zone 20 (Z20) bescheinigt, Zone 22
-
Prüfsiegel TÜV-Zertifizierung
-
Filterklasse M-Klasse nach EN 60336-2-69
-
Schutzart (IP) IP65
-
Isolationsklasse F
Angaben zur Produktsicherheit
Herstellerinformationen:
SwissLogo AG
Mülibodenstrasse 3
Niederglatt, Deutschland, 8172
sales@max-vac.com
Häufig gestellte Fragen zum Maxvac Supra ATEX Industriesauger SV1-836
Für welche ATEX-Zonen ist dieser Industriesauger zugelassen?
Das Gerät verfügt über eine TÜV-Zertifizierung für explosionsgefährdete Bereiche. Es ist für den Innenbereich als Zone 20 (Z20) sowie für die Zone 22 zugelassen.
Welche Leistung bietet der verbaute Seitenkanalverdichter?
Der Sauger wird mit 400 Volt betrieben und liefert eine Leistung von 11 kW. Damit erzeugt er einen maximalen Luftstrom von 950 m³/h sowie ein Vakuum von 300 mBar im Dauerbetrieb.
Wie funktioniert die Abscheidung von Feinstaub bei diesem Modell?
Das Sauggut wird über einen tangentialen Einlass in einen robusten, in die Filterkammer eingeschweißten Zyklon geführt. Durch die entstehende Reibung verliert das Material an Geschwindigkeit und fällt direkt in den Sammelbehälter. Dies schützt den Filter effektiv und sorgt für eine hohe Effizienz selbst bei feinsten Pulvern.
Welche Filterklasse besitzt das Gerät und wie wird der Filter gereinigt?
Der antistatische Polyester-Sternfilter entspricht der Staubklasse M nach EN 60336-2-69 und bietet eine Filterfläche von 45.000 cm². Die Reinigung erfolgt standardmäßig manuell über einen Hebel an der Geräteoberseite. Optional ist das Modell auch mit einer automatischen Gegenstrom-Filterabreinigung konfigurierbar.
Wie wird das aufgesaugte Material entleert?
Das Material sammelt sich in einem 175 Liter fassenden Behälter, der mit einem praktischen Freigabesystem ausgestattet ist. Für eine einfache Handhabung des schweren Saugguts verfügt der Behälter über vier schwenkbare Rollen auf verstärkten Stützen. Auf Wunsch ist zudem ein Bausatz für die Entleerung per Gabelstapler erhältlich.
Für welche Materialien eignet sich der Schwerlast-Sauger?
Die Konstruktion ist speziell für raue industrielle Bedingungen ausgelegt. Sie können damit zuverlässig schwere Materialien sowie feinste Pulver und Feinstäube aufnehmen.
Welche Abmessungen und welches Gewicht hat der Sauger?
Das Gerät weist folgende physikalische Eigenschaften auf:
- Länge: 850 mm
- Breite: 1550 mm
- Höhe: 1980 mm
- Gewicht: 270 kg
