Kurzüberblick

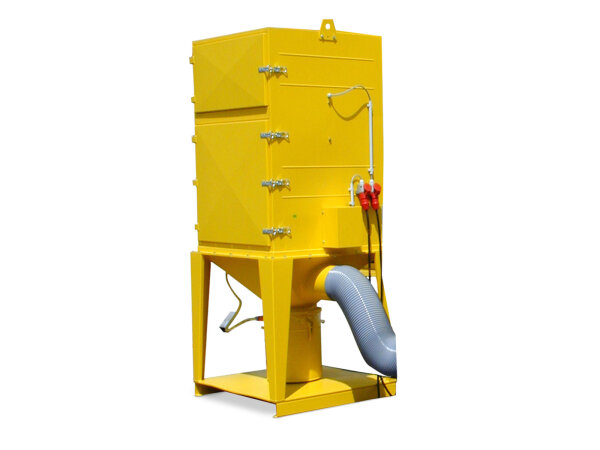

Der AVOLA Compact Filter 40300 CF 30G für Steintrennsägen dient der effizienten Filterung von staubhaltiger Abluft im diskontinuierlichen Betrieb. Die Anlage trennt feines Steinmehl zuverlässig ab und verfügt über eine automatische Abreinigungsfunktion, die bei Abschaltung des Gebläses aktiviert wird.
-
Volumenstrom 3000 m³/h
-
Filterfläche 30 m²
-
Staubart Steinmehl
-
Kornfraktion <100 my
Produktmerkmale
Die staubhaltige Luft verteilt sich bei diesem Kompaktfilter über die gesamte Filterfläche und durchströmt die Filtertaschen von außen nach innen. Der mitgeführte Staub wird dabei an der Außenseite der Taschen abgeschieden. Eine regelmäßige Abreinigung des Taschenfiltereinsatzes ist für die ordnungsgemäße Funktion des Gerätes zwingend erforderlich.
Die automatische Filterabreinigung startet selbstständig, sobald das Gebläse ausgeschaltet wird. Der genaue Abreinigungsintervall richtet sich nach der jeweiligen Betriebsweise. Während des Abreinigungsvorgangs muss der Volumenstrom unterbrochen sein. Diese Betriebsunterbrechung dauert etwa ein bis zweieinhalb Minuten, danach ist der Industriefilter wieder vollständig betriebsbereit. Die gefilterte Reinluft muss im Abluftbetrieb nach außen abgeführt werden und darf nicht in geschlossene Räume zurückgeleitet werden.
Technische Details
-
Artikelnummer BS131-40300
-
Herstellernummer 40300
-
Hersteller AVOLA
-
Volumenstrom 3000 m³/h
-
Betriebsspannung 400 V
-
Frequenz 50 Hz
-
Filterfläche 30 m²
-
Temperaturbereich 20 bis 40 °C
-
Staubbelastung 2 bis 5 g/m³
-
Reststaubgehalt <20 mg/m³
-
Spezifische Filterflächenbelastung 1.67 m³/m³ x min
-
Filterwiderstand 80 bis 100 daPa
-
Schallleistungspegel Lwi 96 dB
-
Schalldruckpegel LpA 84 dB
Anwendung und Einsatzbereiche
Der Abluftfilter ist als Zubehör für AVOLA Steintrennsägen konzipiert und dient der Staubabsaugung von Steinmehl. Das Gerät ist ausschließlich für den diskontinuierlichen Betrieb vorgesehen. Der Aufstellungsort der Absauganlage befindet sich im Raum, wobei die Abluftführung zwingend nach außen erfolgen muss.
Angaben zur Produktsicherheit
Herstellerinformationen:
AVOLA MASCHINENFABRIK
Heiskampstr. 11
Hattingen, Deutschland, 45527
info@avola.de
Häufig gestellte Fragen zum AVOLA Compact Filter CF 30G
Für welche Maschinen ist der AVOLA Compact Filter CF 30G geeignet?
Diese Absauganlage ist speziell als Zubehör für Steintrennsägen des Herstellers AVOLA konzipiert. Sie dient der zuverlässigen Staubabsaugung von feinem Steinmehl im diskontinuierlichen Betrieb.
Wie funktioniert die automatische Filterabreinigung bei diesem Kompaktfilter?
Der Abreinigungsvorgang des Taschenfiltereinsatzes startet vollautomatisch, sobald Sie das Gebläse ausschalten. Während dieser Zeit muss der Volumenstrom zwingend unterbrochen sein. Der Vorgang nimmt etwa ein bis zweieinhalb Minuten in Anspruch, wonach das Gerät wieder vollständig einsatzbereit ist.
Wo darf die Absauganlage für Steinstaub aufgestellt werden und wohin wird die Abluft geleitet?
Der Aufstellungsort des Industriefilters befindet sich im Innenraum. Es ist jedoch zwingend erforderlich, dass die gefilterte Reinluft im Abluftbetrieb nach außen abgeführt wird. Eine Rückführung der Luft in geschlossene Räume ist nicht zulässig.
Welche technischen Leistungswerte bietet die Filteranlage für Steinmehl?
Der Abluftfilter zeichnet sich durch folgende technische Spezifikationen aus:
- Volumenstrom von 3000 m³/h
- Filterfläche von 30 m²
- Betriebsspannung von 400 V bei 50 Hz
- Reststaubgehalt von unter 20 mg/m³
- Schutzart IP 54
Für welche Umgebungsbedingungen und Staubarten ist der Abluftfilter ausgelegt?
Das Gerät ist für die Abscheidung von Steinmehl mit einer Kornfraktion von unter 100 Mikrometern vorgesehen. Die zulässige Staubbelastung liegt zwischen 2 und 5 g/m³. Zudem sollte die Umgebungstemperatur am Einsatzort zwischen 20 und 40 °C betragen.
