Kurzüberblick

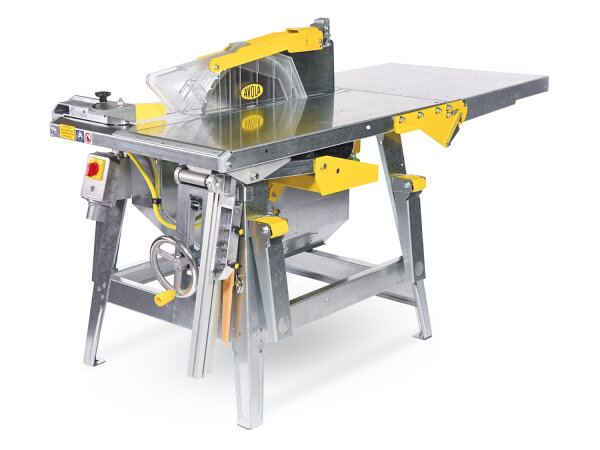

Die AVOLA Baukreissäge ZBV 400-500 BS131-V32304 ist eine stationäre Baustellensäge mit einem feuerverzinkten, verwindungsfesten Maschinengestell und einer integrierten Magnetbremse, die das Sägeblatt in unter zehn Sekunden stoppt. Die Maschine ist mit einem schallgedämpften Hartmetallsägeblatt ausgestattet und verfügt über umfangreiche Schutzmechanismen wie Thermofühler und eine Unterspannungsauslösung.
-
Sägeblattdurchmesser 400 bis 500 mm
-
Maschinengestell Feuerverzinkt und verwindungsfest
-
Bremssystem Magnetbremse mit Stoppzeit unter 10 Sekunden
-
Motorschutz Thermofühler und Unterspannungsauslösung
-
Ausstattung Schallgedämpftes Hartmetallsägeblatt
Produktmerkmale
Der Antrieb der AVOLA Baukreissäge ZBV 400-500 BS131-V32304 erfolgt über einen Motor, dessen Abwicklung mit Thermofühlern (Protektoren) ausgestattet ist. Die Steuerung wird über spezielle Motorschutzschalter in Kombination mit CEE-Gerätesteckern realisiert. Für Drehstrommaschinen ist serienmäßig ein Phasenwender verbaut, der die Einstellung der Drehrichtung ermöglicht. Bei den Modellen ZB/ZBV 450 und 500 kommt ein Gussschalter zum Einsatz.
Das feuerverzinkte Maschinengestell ist mit vier stabilen Kranhaken für den Transport versehen. Die Führungselemente der Säge sind geschützt unter dem Maschinentisch montiert. Für präzise Schnitte verfügt der Parallelanschlag über zwei Anlegekanten und eine millimetergenaue Maßskala. Zusätzlich ist eine winkelverstellbare Quer- und Keilschneidlehre in die Baustellensäge integriert.
Technische Details
-
Hersteller AVOLA
-
Artikelnummer BS131-V32304
-
Sägeblattdurchmesser 400 bis 500 mm
-
Bremszeit Sägeblatt Unter 10 Sekunden
-
Schlüsselweite Maulschlüssel SW 30
-
Anzahl Kranhaken 4 Stück
Anwendung und Einsatzbereiche
Die Maschine ist als Baukreissäge für den stationären Einsatz konzipiert. In Kombination mit der optional erhältlichen Schmiegenlehre lässt sich die Säge gezielt zum Anfasen sowie zur Herstellung von Dreikantprofilen verwenden.
Lieferumfang und Zubehör
Die AVOLA Baukreissäge ZBV 400-500 BS131-V32304 wird mit einer umfangreichen Standardausrüstung geliefert. Darüber hinaus bietet der Hersteller verschiedene Erweiterungsmöglichkeiten an.
Standardausrüstung
-
Sägeblatt Schallgedämpftes Hartmetallsägeblatt
-
Anschläge Parallelanschlag mit Maßskala sowie Quer- und Keilschneidlehre
-
Tischbauteile Sicherheitsschutzhaube und Tischverlängerung
-
Werkzeuge Schiebestock, Maulschlüssel SW 30 und Gegenhalter
Sonderzubehör (optional)
-
Erweiterungen Tischverbreiterung und Rollenbock
-
Mobilität Fahrvorrichtung
-
Spezialanwendungen Schmiegenlehre für Dreikantprofile
-
Absaugung Späneabsaugung CF 4
-
Sicherheit Sicherheitsschutzhauben SSH und SSH/B als Umbausatz
-
Schalter Umrüstung auf Gussschalter CEE 532/400 V (für ZB/ZBV 400)
Sicherheit und Normen
Die AVOLA Bausäge ist mit einer Magnetbremse ausgestattet, die das Sägeblatt in weniger als zehn Sekunden vollständig abbremst. Ein integrierter CEE Stecker mit Motorschutz und Thermofühlern schützt das Aggregat vor Überlastung. Eine Unterspannungsauslösung schaltet die Maschine bei einem Spannungsausfall automatisch ab und sichert sie bei Stromwiederkehr gegen ein selbsttätiges Anlaufen. Eine Sicherheitsschutzhaube deckt das Sägeblatt im Betrieb ab.
Angaben zur Produktsicherheit
Herstellerinformationen:
AVOLA MASCHINENFABRIK
Heiskampstr. 11
Hattingen, Deutschland, 45527
info@avola.de
Häufig gestellte Fragen zur AVOLA Baukreissäge ZBV 400-500
Für welche Sägeblattdurchmesser ist die Baustellensäge ausgelegt?
Diese stationäre Kreissäge kann mit schallgedämpften Hartmetallsägeblättern betrieben werden, die einen Durchmesser zwischen 400 und 500 Millimetern aufweisen.
Wie schnell stoppt die integrierte Magnetbremse das Sägeblatt?
Das Bremssystem ist so konzipiert, dass es das rotierende Sägeblatt nach dem Ausschalten in weniger als zehn Sekunden vollständig zum Stillstand bringt. Dies sorgt für eine hohe Arbeitssicherheit auf der Baustelle.
Welche Schutzmechanismen bewahren den Motor vor Schäden?
Das Aggregat verfügt über mehrere Sicherheitssysteme:
- Thermofühler in der Motorabwicklung verhindern eine Überhitzung.
- Ein spezieller Motorschutzschalter im CEE-Gerätestecker schützt vor Überlastung.
- Eine Unterspannungsauslösung verhindert das selbsttätige Anlaufen der Maschine nach einem Stromausfall.
Wie lässt sich die Baukreissäge auf der Baustelle transportieren?
Das feuerverzinkte und verwindungsfeste Maschinengestell ist serienmäßig mit vier stabilen Kranhaken ausgestattet. Dadurch können Sie die Säge problemlos mit einem Kran an den gewünschten Einsatzort heben. Für noch mehr Mobilität am Boden ist optional eine Fahrvorrichtung erhältlich.
Welche Anschläge sind in der Standardausrüstung enthalten?
Ab Werk wird die Maschine mit folgenden Führungselementen geliefert:
- Ein Parallelanschlag mit zwei Anlegekanten und einer millimetergenauen Maßskala.
- Eine winkelverstellbare Quer- und Keilschneidlehre.
Die Führungselemente sind dabei geschützt unter dem Maschinentisch montiert.
Wie wird die korrekte Drehrichtung des Sägeblatts sichergestellt?
Die Drehstrommaschinen dieser Baureihe sind serienmäßig mit einem Phasenwender ausgestattet. Über diesen können Sie die Drehrichtung bei Bedarf schnell und unkompliziert anpassen.
Welches optionale Zubehör gibt es für spezielle Anwendungen?
Der Hersteller bietet verschiedene Erweiterungen an, um die Säge an Ihre Anforderungen anzupassen:
- Schmiegenlehre zum Anfasen und für die Herstellung von Dreikantprofilen
- Tischverbreiterung und Rollenbock für die Bearbeitung großer Werkstücke
- Späneabsaugung CF 4 für ein sauberes Arbeitsumfeld
- Sicherheitsschutzhauben SSH und SSH/B als Umbausatz
